Technical Values: Overview
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|

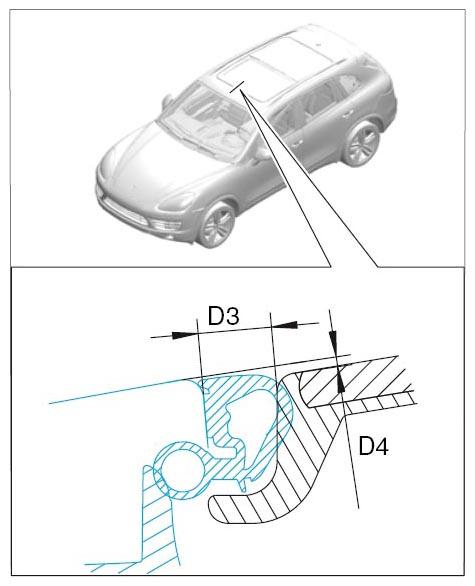

| Roof to front lid (D3) | Gap dimension | 10 mm | +/-1.2 mm | ||
|
Roof to front lid |
|||||
| Roof to front lid (D4) | Gap dimension | 1.4 mm | +/-1 mm | ||
|
Roof to front lid |
|||||

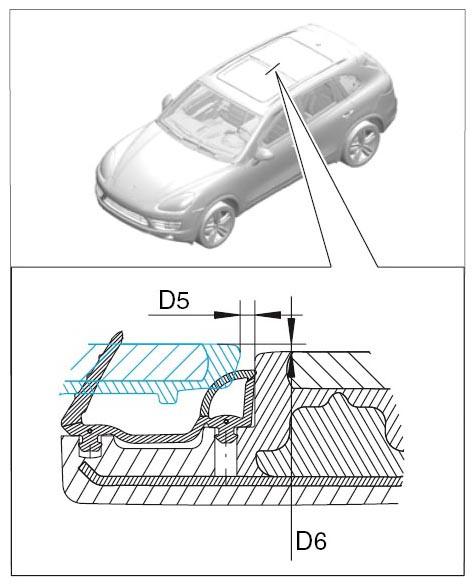

| Front lid to rear lid (D5) | Gap dimension | 2 mm | +/-0.5 mm | ||
| Front lid to rear lid | |||||
| Front lid to rear lid (D6) | Gap dimension | 1 mm | +1.2 mm | -0.6 mm | |
|
Front lid to rear lid |
|||||

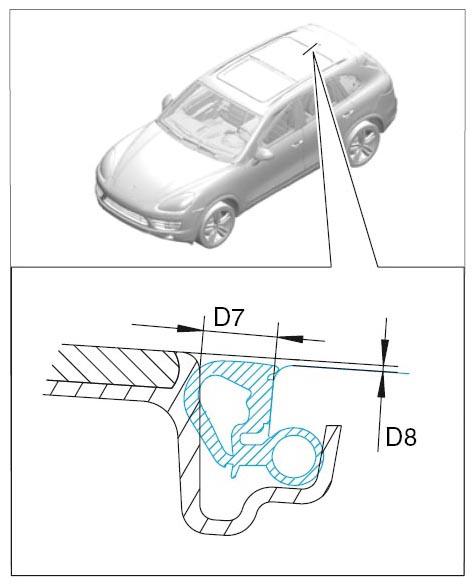

| Rear lid to roof (D7) | Gap dimension | 10 mm | +/-1.2 mm | ||
|
Rear lid to roof |
|||||
| Rear lid to roof (D8) | Gap dimension | 0.8 mm | +/-1 mm | ||
| Rear lid to roof | |||||
| Fastening screws for front panel | Tightening Torque | 7 Nm (5 ft. lb.) | |||
| Fastening screws for rear panel | Tightening Torque | 7 Nm (5 ft. lb.) | |||
