Removing Transmission Cover
WARNING: This page is about a different variant/trim than selected.

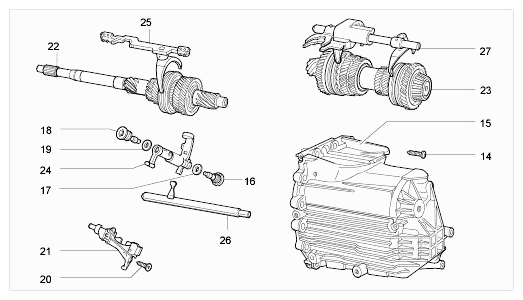

| No. | Designation | Qty. | Removal |
|---|---|---|---|
| 14 | Torx screw | 14 | |
| 15 | Transmission cover | 1 | |
| 16 | Torx screw | 1 | |
| 17 | Spacer | 1 | |
| 18 | Torx screw | 1 | |
| 19 | Spacer | 1 | |
| 20 | Torx screw with collar | 1 | |
| 21 | Switch interlock | 1 | |
| 22 | Drive shaft | 1 | |
| 23 | Output shaft | 1 | |
| 24 | Relay shaft | 1 | |
| 25 | Shift rod and shift fork for 3rd and 4th gear | 1 | |
| 26 | Interior shift rod | 1 | |
| 27 | Shift rod with shift fork for 1st, 2nd, 5th, and reverse gear | 1 |
