Technical Values
WARNING: This page is about a different variant/trim than selected.
TIGHTENING TORQUE SPECIFICATIONS
| Location | Des... | Type | Basic val... | Toleranc... | Toleranc... |
|---|---|---|---|---|---|
| Screw securing heat shield to left longitudinal member | Tightening torque | 2 (1.5 ftlb.) Nm | |||
| No. 1: Pedals (pedal bearing block) to assembly plate | M8 x 20 thread | Tightening torque | 23 (17 ftlb.) Nm | +/- 3 (2 ftlb.) Nm | |
| Brake booster to pedals | Item 2: M8 thread | Tightening torque | 26 Nm (19 ftlb.) | +/- 3 Nm (2 ftlb.) | |
|

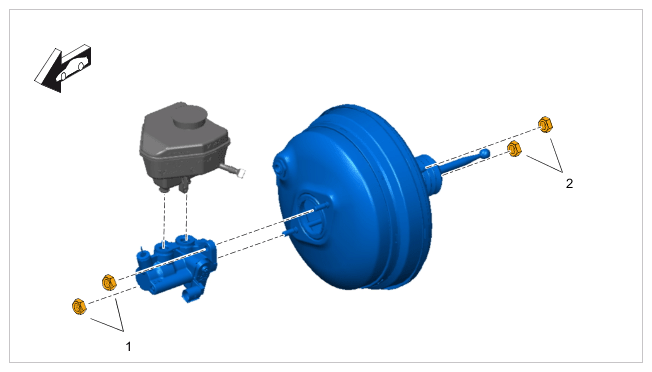

Brake booster/brake master cylinder with reservoir |
|||||
