Removing Sealing Ring For Cardan Flange

  1. Remove sealing ring for cardan flange.
    1. 1.1. Make a hole in the sealing ring using a suitable tool, e.g. a pointed drift.

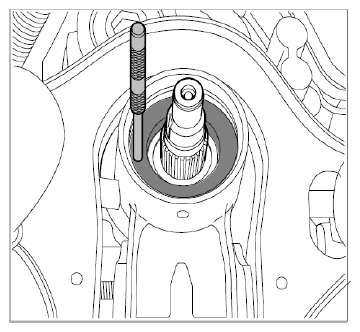

      Fig 1: Making Hole In Sealing Ring
      G09825387Courtesy of PORSCHE CARS NORTH AMERICA, INC.
    2. 1.2. Screw a tapping screw approx. 1 cm into the sealing ring.

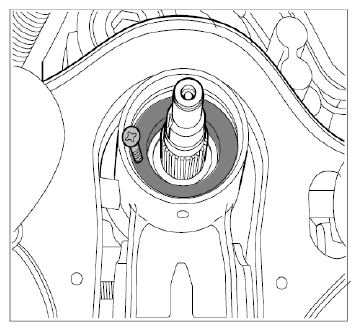

      Fig 2: Identifying Screw In Sealing Ring
      G09825388Courtesy of PORSCHE CARS NORTH AMERICA, INC.
    3. 1.3. Knock out sealing ring on screw using Slide Hammer Kit Nr. 168  .

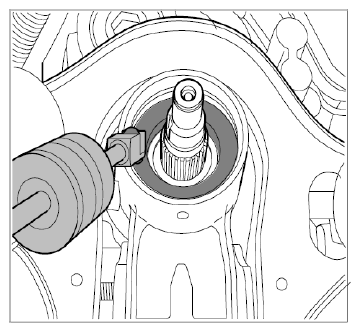

      Fig 3: Tapping Out Sealing Ring
      G09825389Courtesy of PORSCHE CARS NORTH AMERICA, INC.
