Disassembling rear spoiler
NOTE:
- When removing the air outlet grille -17-, do not undo the retaining clips by using the screwdriver between the retaining clip and the rear end ribs!
- Use new retaining clips -18- for installation!

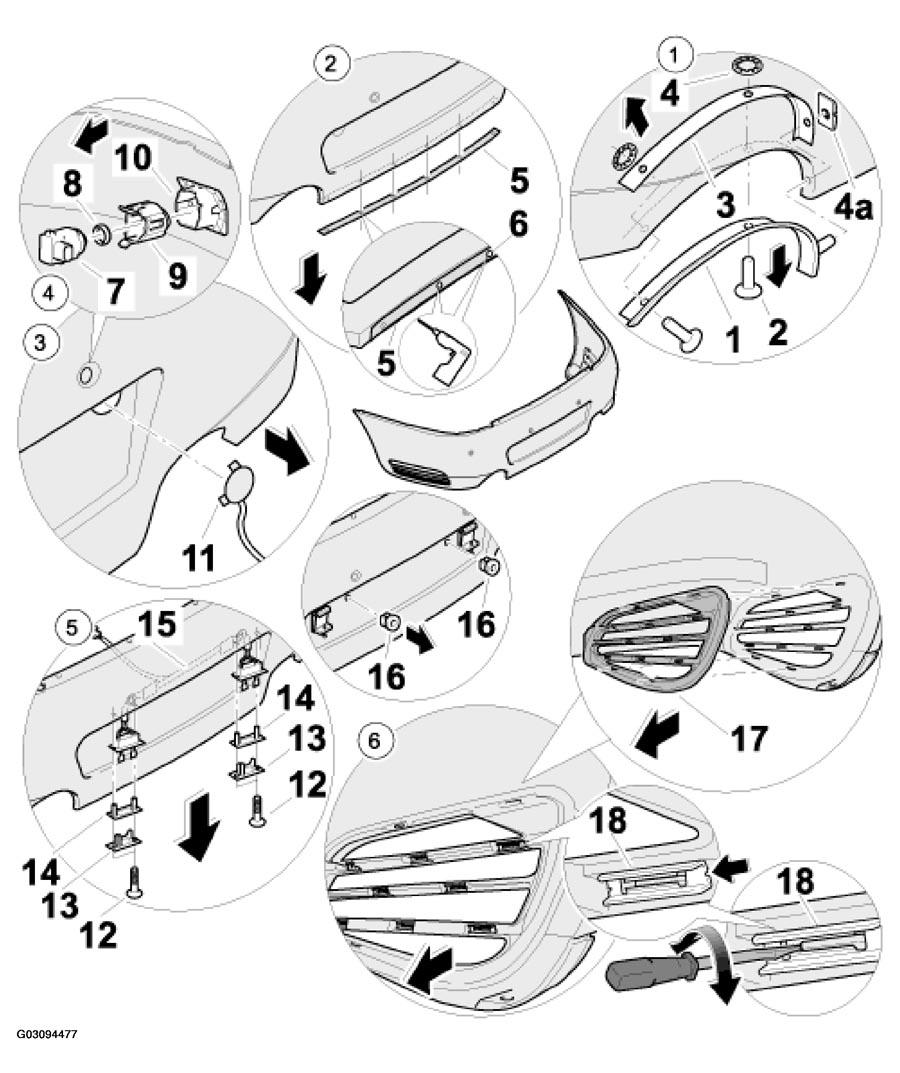

REAR SPOILER DISASSEMBLING PROCEDURE AND INSTRUCTIONS
| No. | Procedure | Instructions |
|---|---|---|
| Removing rear spoiler | See REMOVING REAR SPOILER | |
| 1 | Remove shield cover -1- | Press off clamping washers -4-3-1-2- |
| 2 | Remove lower retaining strip -5- | Bore out rivets -6-5- |
| 3 | Remove cover -11- | |
| 4 | Remove ParkAssistent sensor -7- | Disengage ParkAssistent sensor -7-8-9-10- Refer to REMOVING AND INSTALLING SENSOR FOR PARKASSISTENT |
| 5 | Remove licence plate light | Unscrew fastening screws -12-13-14-15-16- |
| 6 | Remove air outlet grille -17- | Move retaining clips -18-18-17- |
