Assembling front spoiler: Notes

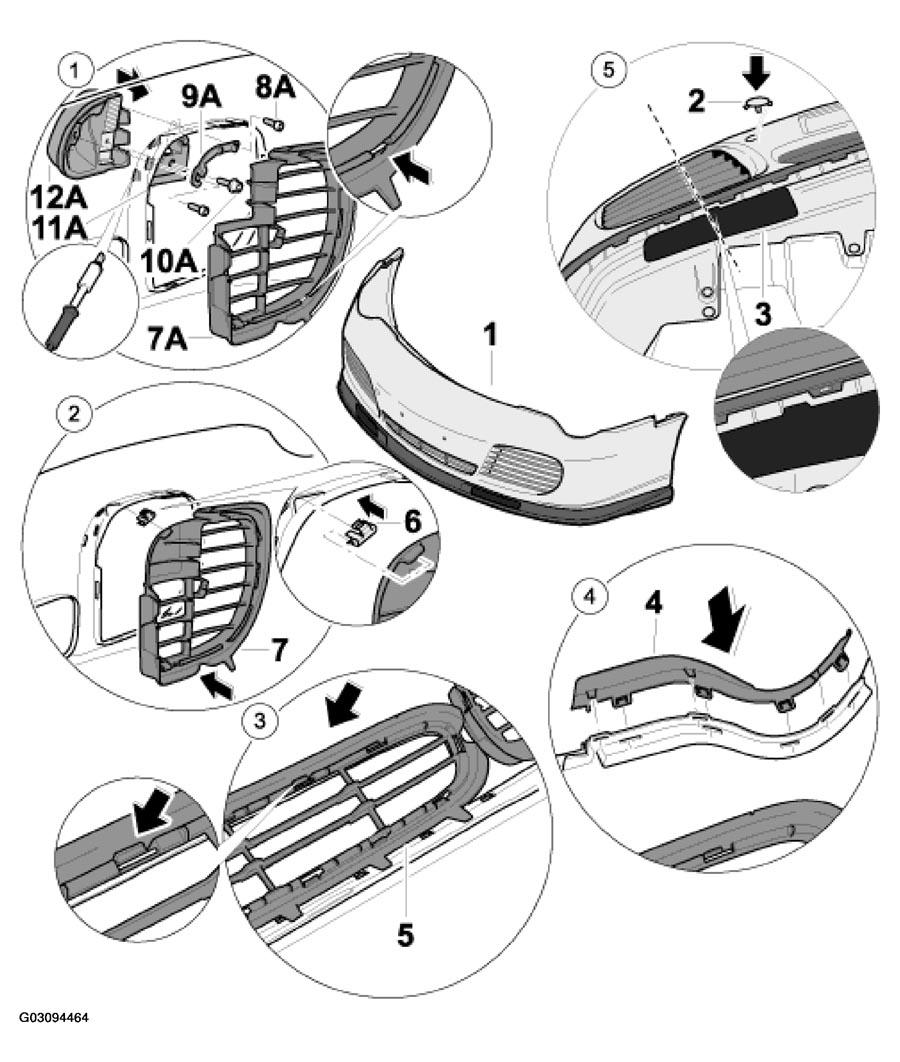

FRONT SPOILER ASSEMBLING PROCEDURE AND INSTRUCTIONS
| No. | Procedure | Instructions |
|---|---|---|
| 1 | Install USA version grille frame -7A-12A- | Position the retaining bracket -11A-1-12A-11A-10A-9A-8A-12A-11A-7A- |
| 2 | Install grille frame -7- | Lock grille frame -7-1-6-1- |
| 3 | Install frame centre -5- | Lock frame centre -5-1- |
| 4 | Install covering frame -4- | Lock covering frame -4-1- |
| 5 | Install covering cap | Pull securing cord into the eyelet of the covering cap -2-1-3- |
