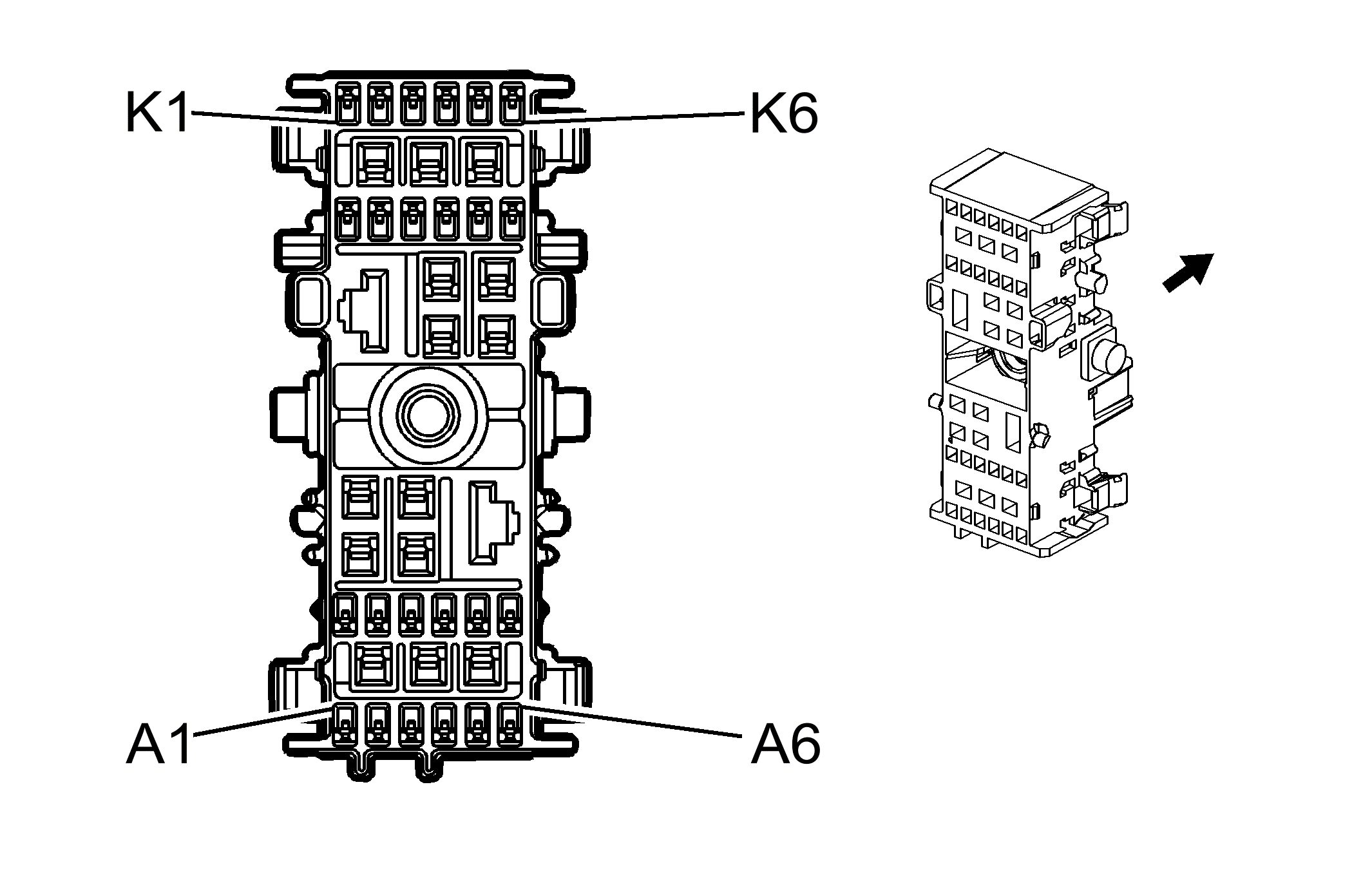

Fuse Block - Underhood X1
WARNING: This page is about a different car, the 2009 Cadillac DTS. However, it is still accessible from the selected car via links, so may be relevant.
Fuse Block - Underhood X1
| Pin | Wire | Circuit | Function |
|---|---|---|---|
| A1-A6 | - | - | Not Used |
| B1 | 3 GY | 532 | Cooling Fan Motor Supply Voltage |
| B2 | 3 L-BU | 409 | Cooling Fan Motor Supply Voltage |
| B3 | 3 WH | 504 | Cooling Fan Low Reference |
| C1-C3 | - | - | Not Used |
| C4 | 0.35 YE | 5727 | High Speed GMLAN Serial Data Wake Up (UFR with K59) |
| C5 | 0.5 L-BU/WH | 1314 | Left Front Turn Signal Lamp Supply Voltage |
| C6 | 0.5 D-BU/WH | 1315 | Right Front Turn Signal Lamp Supply Voltage |
| D1 | 3 BK | 250 | Ground |
| D2 | 0.8 D-GN | 29 | Horn Control |
| E1-E3 | - | - | Not Used |
| F1 | - | - | Not Used |
| F2 | 0.5 PU | 34 | Front Fog Lamp Supply Voltage |
| F3 | 1 BK/WH | 250 | Ground |
| G1 | - | - | Not Used |
| G2 | 0.5 L-GN/BK | 311 | Right Headlamp High Beam Supply Voltage |
| H1-H3 | - | - | Not Used |
| H4 | 0.5 D-GN/WH | 711 | Left Headlamp High Beam Supply Voltage |
| H5-H6 | - | - | Not Used |
| J1 | 3 YE | 712 | Left Headlamp Low Beam Supply Voltage |
| J2 | 3 TN/WH | 312 | Right Headlamp Low Beam Supply Voltage |
| J3 | 0.5 OG | 228 | Windshield Washer Pump Control |
| K1-K4 | - | - | Not Used |
| K5 | 0.5 OG/L-GN | 57 | Left Cornering Lamp Supply Voltage |
| K6 | 0.5 TN | 58 | Right Cornering Lamp Supply Voltage |
Connector Part Information
|
Terminal Part Information
|
