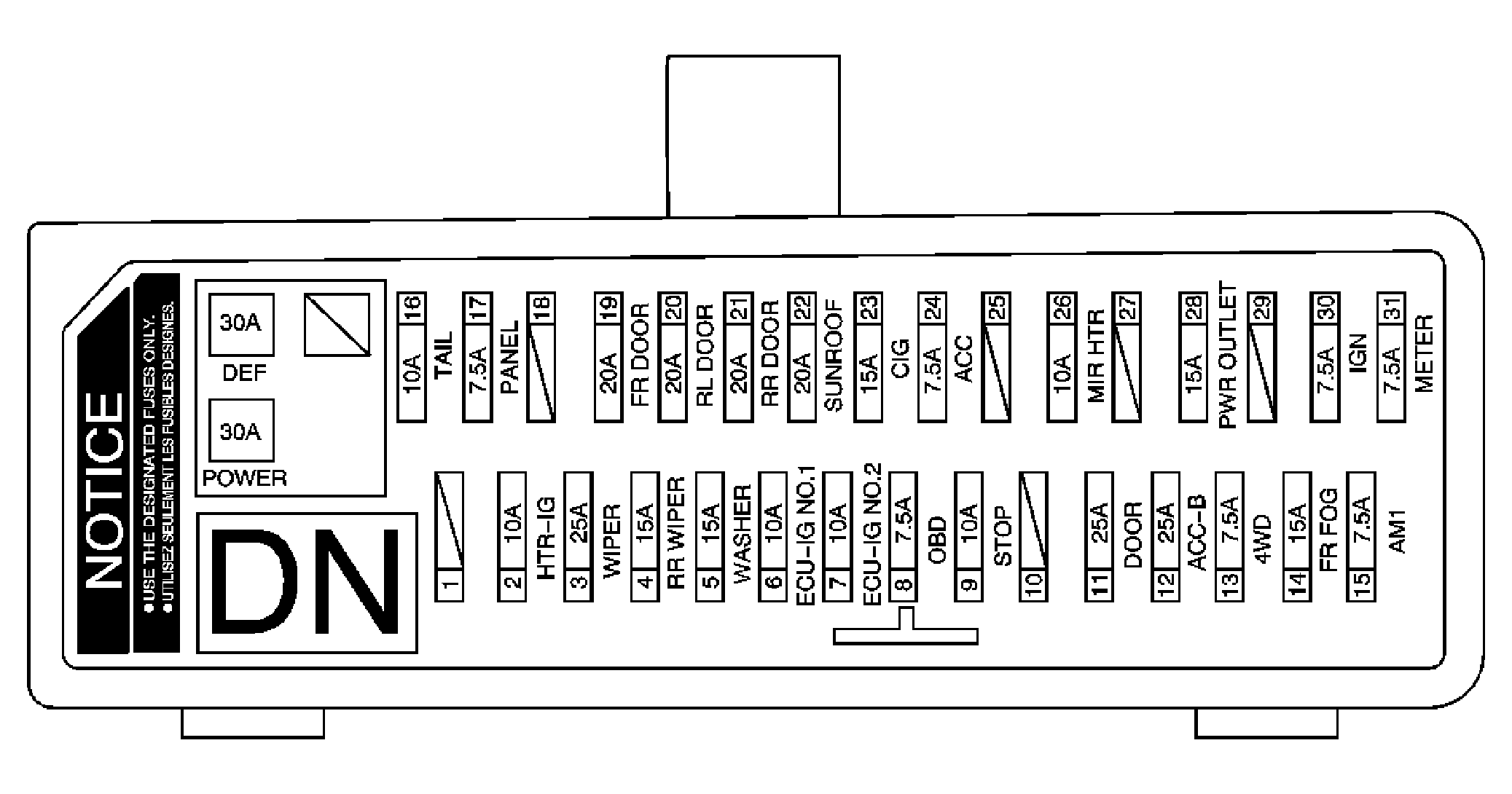

Instrument Panel Fuse Block (Bottom)
Courtesy of GENERAL MOTORS CORP.
| No. |
Description |
| 1 |
Power Fuse 30A |
| 2 |
DEF Fuse 30A |
| 3 |
Not Used |
| 4 |
TAIL Fuse 10A |
| 5 |
PANEL Fuse 7.5A |
| 6 |
Not Used |
| 7 |
FRONT DOOR Fuse 20A |
| 8 |
REAR LEFT DOOR Fuse 20A |
| 9 |
REAR DOOR Fuse 20A |
| 10 |
SUNROOF Fuse 20A |
| 11 |
CIG Fuse 15A |
| 12 |
ACC Fuse 7.5A |
| 13 |
Not Used |
| 14 |
MIR HTR Fuse 10A |
| 15 |
Not Used |
| 16 |
PWR OUTLET Fuse 15A |
| 17 |
Not Used |
| 18 |
IGN Fuse 7.5A |
| 19 |
METER Fuse 7.5A |
| 20 |
AM1 Fuse 7.5A |
| 21 |
FR FOG Fuse 15A |
| 22 |
AWD Fuse 7.5A |
| 23 |
ACC-B Fuse 25A |
| 24 |
DOOR Fuse 25A |
| 25 |
Not Used |
| 26 |
STOP Fuse 10A |
| 27 |
OBD Fuse 7.5A |
| 28 |
ECU-IG NO. 2 Fuse 10A |
| 29 |
ECU-IG NO. 1 Fuse 10A |
| 30 |
WASHER Fuse 15A |
| 31 |
RR WIPER Fuse 15A |
| 32 |
WIPER Fuse 25A |
| 33 |
HTR-IG 10A |
| 34 |
Not Used |
