Emission Hose Routing Diagram
WARNING: This page is about a different variant/trim than selected.

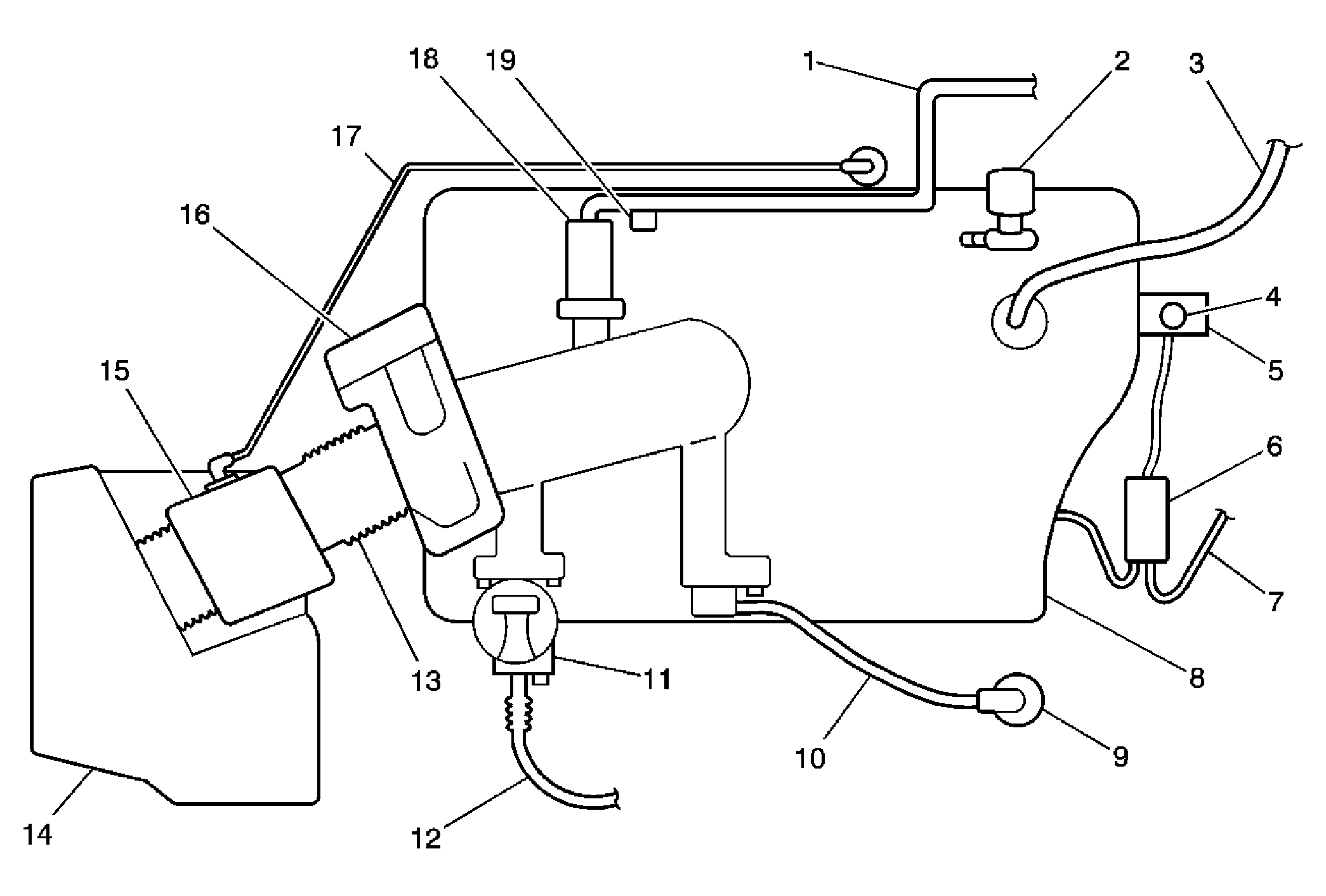

| Callout | Component Name |
|---|---|
| 1 | EVAP Purge Line |
| 2 | Manifold Absolute Pressure (MAP) Sensor |
| 3 | Vacuum Brake Booster Hose |
| 4 | Fuel Pressure Test Port |
| 5 | Fuel Rail Assembly |
| 6 | Fuel System Dampener |
| 7 | Fuel Pressure Line From Fuel Pump |
| 8 | Upper Intake Manifold |
| 9 | PCV Valve |
| 10 | PCV Vacuum Supply Hose |
| 11 | EGR Valve |
| 12 | EGR Tube |
| 13 | Air Inlet Tube |
| 14 | Air Cleaner Assembly |
| 15 | MAF/IAT Sensor |
| 16 | Throttle Actuator Control |
| 17 | Crankcase Ventilation Tube |
| 18 | EVAP Purge Valve Solenoid |
| 19 | EVAP Test Port |
