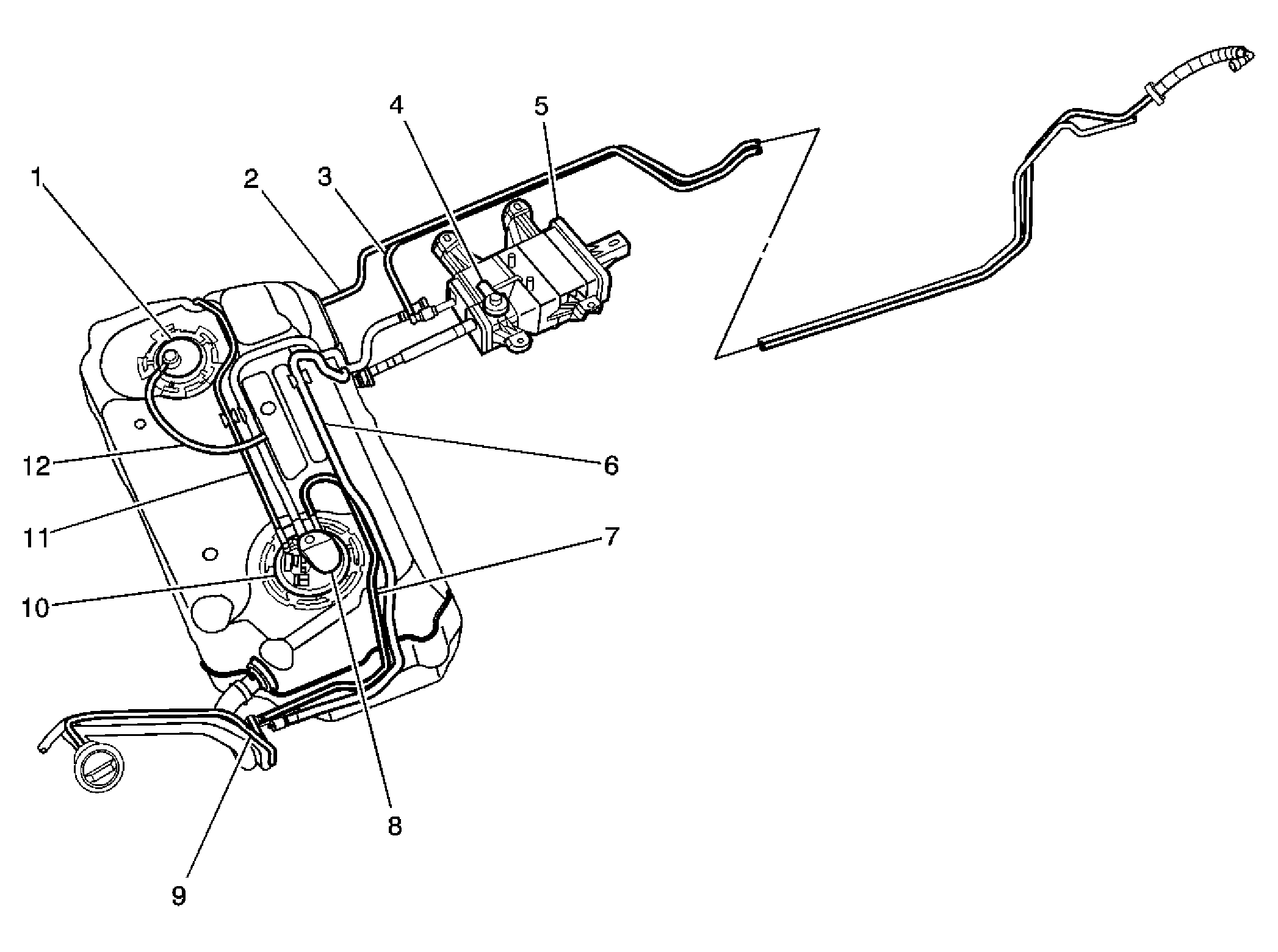

Evaporative Emissions Hose Routing Diagram
WARNING: This page is about a different car, the 2009 Pontiac Torrent and 2009 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Secondary Fuel Tank Module |
| 2 | Fuel Feed Pipe |
| 3 | Evaporative Emissions (EVAP) Canister Purge Pipe |
| 4 | EVAP Canister Vent Solenoid-If Equipped |
| 5 | EVAP Canister |
| 6 | EVAP Canister Fresh Air Inlet Pipe |
| 7 | Fuel Filler Recirculation Pipe |
| 8 | Primary Fuel Tank Module and Fuel Limiter Vent Valve (FLVV) |
| 9 | EVAP Canister Vapor Recirculation Pipe |
| 10 | Fuel Tank Pressure Sensor (FTP)-If Equipped |
| 11 | Fuel Feed Pipe |
| 12 | EVAP Pipe |
