Emission Hose Routing Diagram (L26/L32)
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
To Vacuum Brake Booster |
| 2 |
EVAP Canister Purge Solenoid Valve |
| 3 |
EVAP Purge Line |
| 4 |
EVAP Service Port |
| 5 |
Throttle Actuator Control |
| 6 |
PCV Valve |
| 7 |
Intake Manifold |
| 8 |
MAP Sensor |

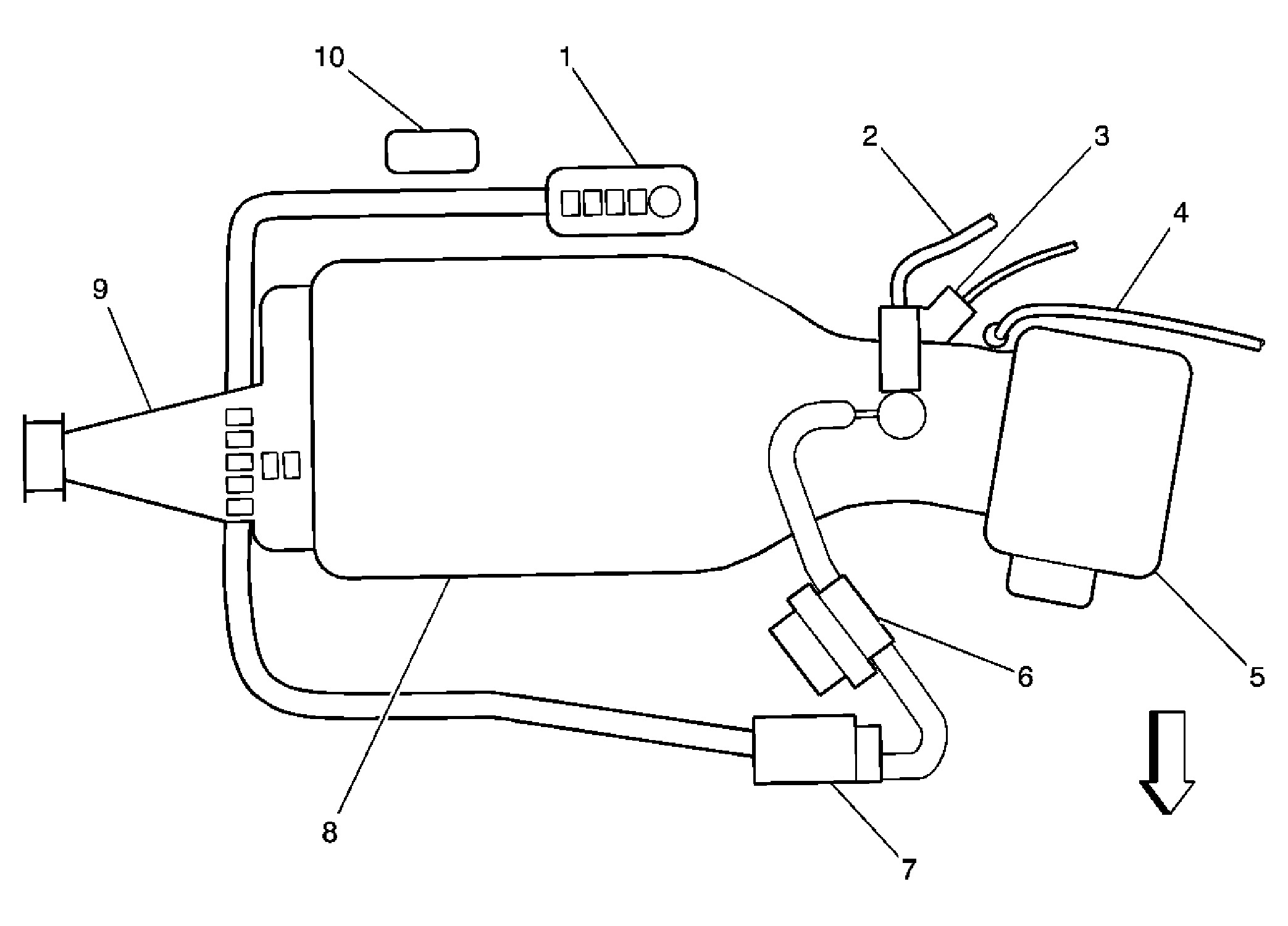

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
MAP Sensor |
| 2 |
To Vacuum Brake Booster |
| 3 |
EVAP Canister Purge Solenoid Valve |
| 4 |
PCV Valve |
| 5 |
Throttle Actuator Control |
| 6 |
Supercharger Bypass Actuator |
| 7 |
Supercharger Bypass Solenoid |
| 8 |
Intake Manifold |
| 9 |
Super Charger Assembly |
| 10 |
BARO Sensor |
