Manual Transaxle Components
WARNING: This page is about a different variant/trim than selected.

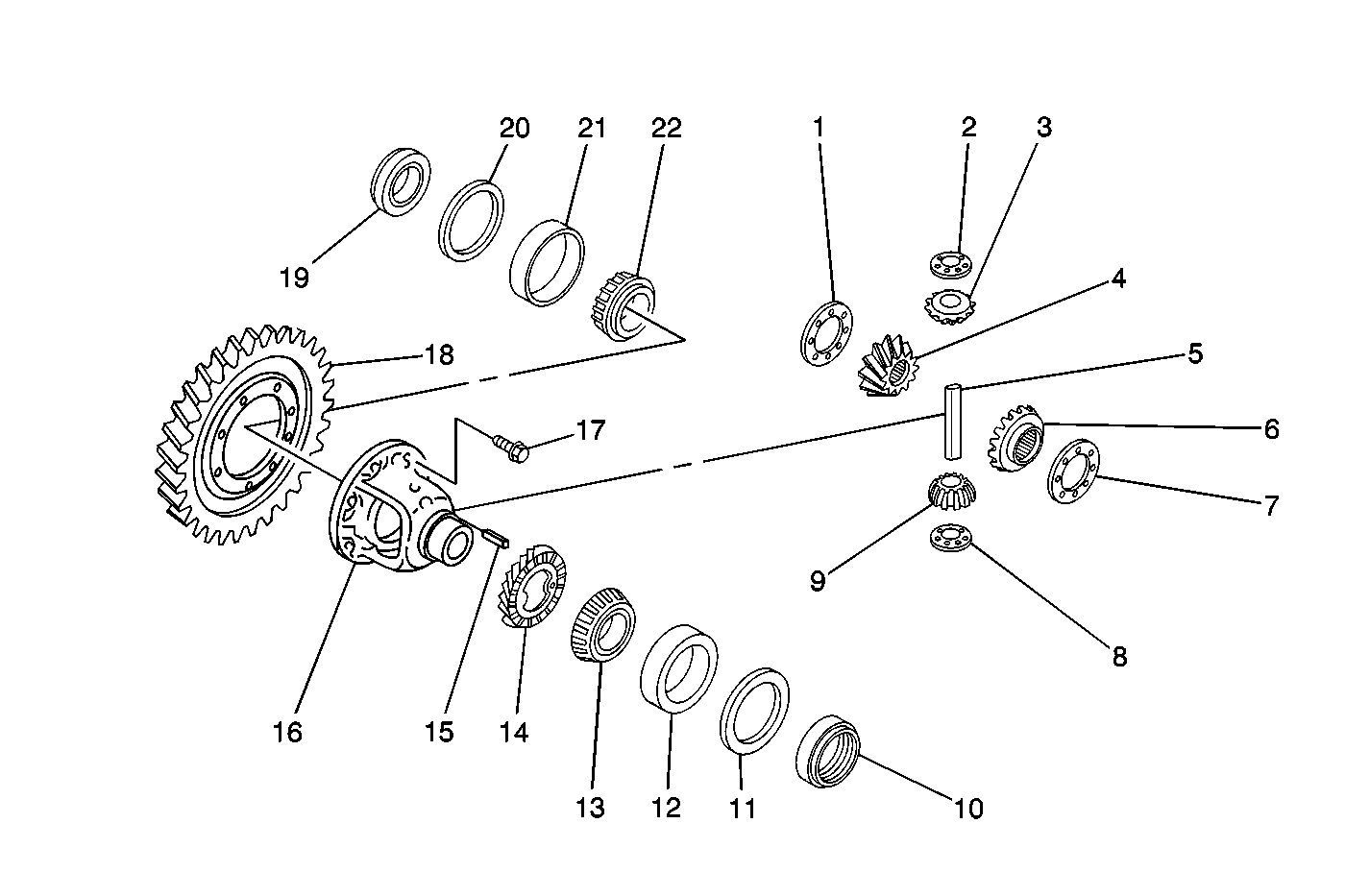

| Callout | Component Name |
|---|---|
| 1 | Side Gear Thrust Washer |
| 2 | Pinion Thrust Washer |
| 3 | Pinion Gear |
| 4 | Side Gear |
| 5 | Pinion Shaft |
| 6 | Side Gear |
| 7 | Side Gear Thrust Washer |
| 8 | Pinion Thrust Washer |
| 9 | Pinion Gear |
| 10 | Oil Seal |
| 11 | Shim |
| 12 | Outer Race |
| 13 | Side Bearing |
| 14 | Vehicle Speed Sensor Drive Gear |
| 15 | Straight Pin |
| 16 | Differential Case |
| 17 | Bolt |
| 18 | Ring Gear |
| 19 | Oil Seal |
| 20 | Shim |
| 21 | Outer Race |
| 22 | Side Bearing |
| Callout | Component Name |
|---|---|
| 1 | 3rd Gear |
| 2 | Sleeve |
| 3 | Insert |
| 4 | Spring |
| 5 | Input Shaft |
| 6 | Spacer |
| 7 | 4th Gear Bearing |
| 8 | 4th Gear |
| 9 | Retaining Ring |
| 10 | Input Shaft Bearing |
| 11 | Retaing Ring |
| 12 | Blocking Ring |
| 13 | Hub |
| 14 | Blocking Ring |
| 15 | 3rd Gear Bearing |
| Callout | Component Name |
|---|---|
| 1 | Ball |
| 2 | Output Shaft |
| 3 | Thrust Washer |
| 4 | Synchronizer Ring |
| 5 | Hub |
| 6 | Synchronizer Ring |
| 7 | Snap Ring |
| 8 | Spacer |
| 9 | 4th Driven Gear |
| 10 | Rear Ball Bearing |
| 11 | 3rd Gear |
| 12 | 2nd Gear |
| 13 | Needle Bearing |
| 14 | Spacer |
| 15 | Shifting Key |
| 16 | Shifting Key Spring |
| 17 | Reverse Gear |
| 18 | 1st Gear |
| 19 | Needle Bearing |
| Callout | Component Name |
|---|---|
| 1 | Clutch Release Fork Support |
| 2 | Bolt |
| 3 | Vehicle Speed Sensor |
| 4 | Bracket |
| 5 | Bolt |
| 6 | Oil Receiver |
| 7 | Bolt |
| 8 | Differential Side Bearing Outer Race |
| 9 | Differential Case |
| 10 | Plate Washer |
| 11 | Bearing Lock Plate |
| 12 | Output Shaft Front Bearing |
| 13 | Output Shaft Cover |
| 14 | Bearing |
| 15 | Oil Seal |
| 16 | Magnet |
| 17 | Transaxle Case |
| 18 | Oil Seal |
| 19 | Bolts |
| 20 | Clutch Release Fork |
| 21 | Clutch Release Bearing |
| 22 | Clutch Release Fork Boot |
| Callout | Component Name |
|---|---|
| 1 | E-Clip |
| 2 | Seat |
| 3 | Spring |
| 4 | Shift Inner Lever 1 |
| 5 | Pin |
| 6 | Shift Inner Locking Plate |
| 7 | Cam |
| 8 | Pin |
| 9 | Shift Inner Lever 2 |
| 10 | Spring |
| 11 | Seat |
| 12 | Spacer |
| 13 | Seal |
| 14 | Lever |
| 15 | O-Ring |
| 16 | Boot |
| 17 | Lever Shaft |
| Callout | Component Name |
|---|---|
| 1 | No. 1 Shift Fork |
| 2 | Screw |
| 3 | Seat |
| 4 | Spring |
| 5 | Bolt |
| 6 | Ball |
| 7 | No. 1 Shift Fork Shaft |
| 8 | Plug |
| 9 | E-Clip |
| 10 | Seat |
| 11 | Spring |
| 12 | Ball |
| 13 | No. 2 Shift Fork Shaft |
| 14 | Bolt |
| 15 | No. 2 Shift Fork |
| 16 | Plug |
| 17 | Seat |
| 18 | Spring |
| 19 | Ball |
| 20 | Shift Head |
| 21 | Bolt |
| 22 | Bolt |
| 23 | No. 3 Shift Fork |
| 24 | Snap Ring |
| 25 | 5th Driven Gear |
| 26 | Nut |
| 27 | Spacer |
| 28 | Needle Roller Bearing |
| 29 | Clip |
| 30 | Key |
| 31 | Clip |
| 32 | E-Clip |
| 33 | Hub |
| 34 | Hub Sleeve |
| 35 | Synchronizer Ring |
| 36 | 5th Gear |
| 37 | Bolt |
| 38 | Rear Bearing Retainer |
| 39 | Snap Ring |
| 40 | No. 2 Hub Sleeve |
| 41 | Input Shaft |
| 42 | Bolt |
| 43 | No. 2 Shift Shaft |
| 44 | Idler Gear Shaft |
| 45 | Reverse Idler Gear |
