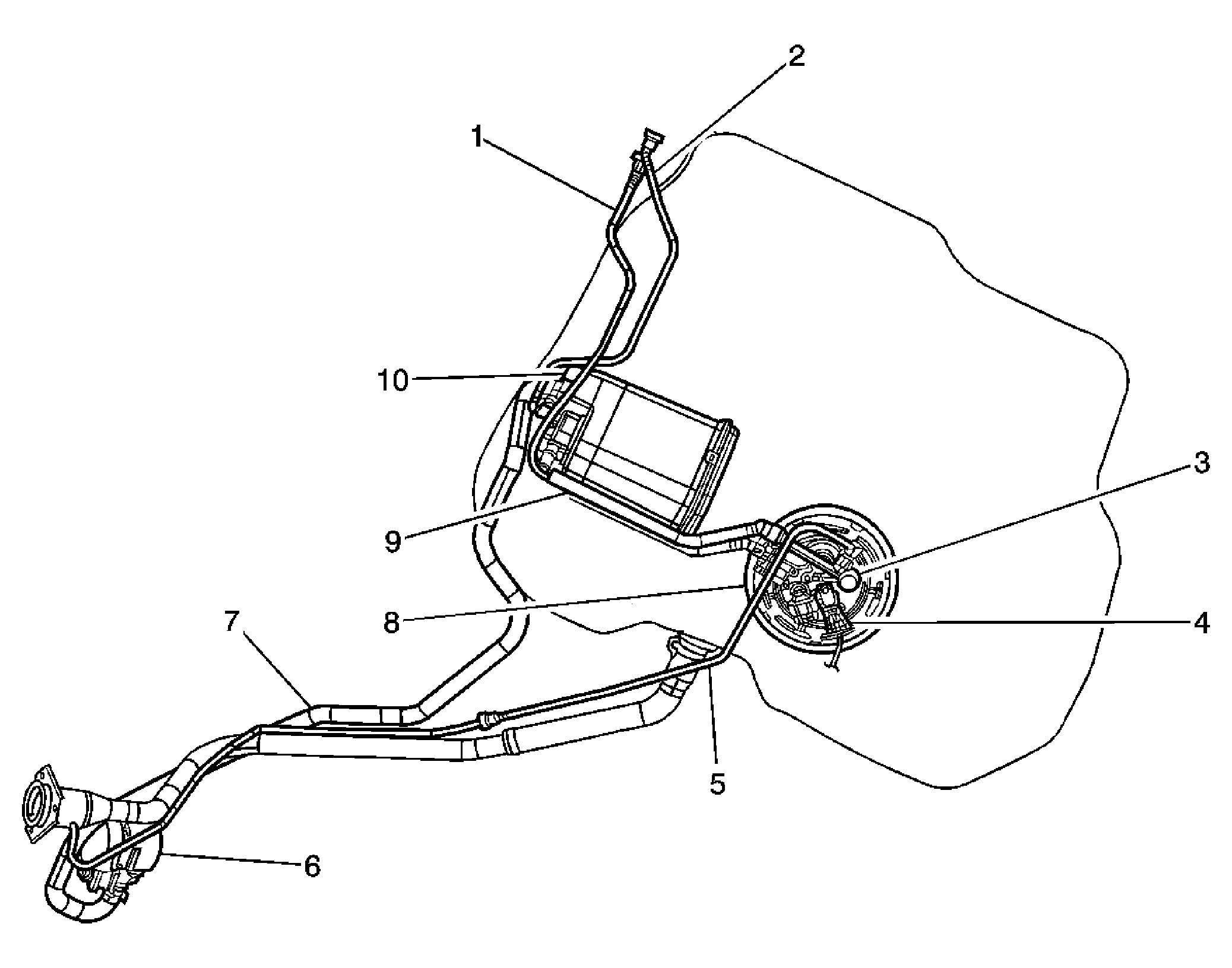

Evaporative Emissions (EVAP) Hose Routing Diagram
WARNING: This page is about a different variant/trim than selected.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Feed Pipe |
| 2 |
EVAP Purge Pipe to Engine |
| 3 |
Fuel Level Vent Valve |
| 4 |
Fuel Tank Pressure Sensor |
| 5 |
Fuel Filler Vent Pipe |
| 6 |
Canister Vent Valve |
| 7 |
Vent Pipe to Canister |
| 8 |
Modular Returnless Assembly |
| 9 |
EVAP Purge Pipe to Canister |
| 10 |
Canister |
