Inline Harness Connector End Views
C100 Engine Harness to Transmission Harness Connector End View (L26/L32)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-GN | 1222 | 1-2 Shift Solenoid Valve Control | A | L-GN | 1222 | 1-2 Shift Solenoid Valve Control |
| B | YE/BK | 1223 | 2-3 Shift Solenoid Valve Control | B | YE | 1223 | 2-3 Shift Solenoid Valve Control |
| C | RD/BK | 1228 | PC Solenoid Valve High Control | C | PU | 1228 | PC Solenoid Valve High Control |
| D | L-BU/WH | 1229 | PC Solenoid Valve Low Control | D | L-BU | 1229 | PC Solenoid Valve Low Control |
| E | PK | 1339 | Ignition 1 Voltage | E | RD | 839 | Ignition 1 Voltage |
| F | BK/WH | 771 | Transmission Range Switch Signal A | F | RD/BK | 771 | Transmission Range Switch Signal A |
| G | YE | 772 | Transmission Range Switch Signal B | G | D-GN/WH | 772 | Transmission Range Switch Signal B |
| H | GY | 773 | Transmission Range Switch Signal C | H | YE/BK | 773 | Transmission Range Switch Signal C |
| J | WH | 776 | Transmission Range Switch Signal P | J | GY/WH | 776 | Transmission Range Switch Signal P |
| K | BK/WH | 451 | Ground | K | BK/WH | 1050 | Ground |
| L | YE/BK | 1227 | TFT Sensor Signal | L | BN | 1227 | TFT Sensor Signal |
| M | BK | 452 | Low Reference | M | GY | 452 | Low Reference |
| N-R | - | - | Not Used | N-R | - | - | Not Used |
| S | RD/BK | 1230 | A/T ISS High Signal | S | BK | 1230 | A/T ISS High Signal |
| T | TN/BK | 422 | TCC Solenoid Valve Control | T | TN | 418 | TCC Solenoid Valve Control |
| U | WH | 1804 | TCC Release Switch Signal | U | WH | 1804 | TCC Release Switch Signal |
| V | D-BU/WH | 1231 | A/T ISS Low Signal | V | D-GN | 1231 | A/T ISS Low Signal |
| W | - | - | Not Used | W | - | - | Not Used |
C100 Engine Harness Side Connector End View (LS4)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-GN | 1222 | 1-2 Shift Solenoid Valve Control | A | L-GN | 1222 | 1-2 Shift Solenoid Valve Control |
| B | YE/BK | 1223 | 2-3 Shift Solenoid Valve Control | B | YE | 1223 | 2-3 Shift Solenoid Valve Control |
| C | RD/BK | 1228 | PC Solenoid Valve High Control | C | PU | 1228 | PC Solenoid Valve High Control |
| D | L-BU/WH | 1229 | PC Solenoid Valve Low Control | D | L-BU | 1229 | PC Solenoid Valve Low Control |
| E | PK | 1339 | Ignition 1 Voltage | E | RD | 839 | Ignition 1 Voltage |
| F | BK/WH | 771 | Transmission Range Switch Signal A | F | RD/BK | 771 | Transmission Range Switch Signal A |
| G | YE | 772 | Transmission Range Switch Signal B | G | D-GN/WH | 772 | Transmission Range Switch Signal B |
| H | GY | 773 | Transmission Range Switch Signal C | H | YE/BK | 773 | Transmission Range Switch Signal C |
| J | WH | 776 | Transmission Range Switch Signal P | J | GY/WH | 776 | Transmission Range Switch Signal P |
| K | BK/WH | 251 | Ground | K | BK/WH | 251 | Ground |
| L | YE/BK | 1227 | TFT Sensor Signal | L | BN | 1227 | TFT Sensor Signal |
| M | BK | 2762 | Low Reference | M | GY | 452 | Low Reference |
| N | - | - | Not Used | N | - | - | Not Used |
| P | - | - | Not Used | P | - | - | Not Used |
| R | - | - | Not Used | R | - | - | Not Used |
| S | RD/BK | 1230 | A/T ISS High Signal | S | BK | 1230 | A/T ISS High Signal |
| T | BN | 418 | TCC PWR Solenoid Valve Control | T | TN | 418 | TCC PWR Solenoid Valve Control |
| U | WH | 1804 | TCC Release Switch Signal | U | WH | 1804 | TCC Release Switch Signal |
| V | D-BU/WH | 1231 | A/T ISS Low Signal | V | D-GN | 1231 | A/T ISS Low Signal |
| W | OG/BK | 1786 | Park/Neutral Signal | W | OG | 1786 | Park/Neutral Signal |
C101 Engine Harness to I/P Harness Connector End View (J65, JL9, L26/L32)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN/WH | 419 | MIL Control | A | BN/WH | 419 | MIL Control |
| B | D-GN | 1049 | PCM Class 2 Serial Data | B | D-GN | 1049 | PCM Class 2 Serial Data |
| C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) | C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) |
| D | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) | D | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) |
| E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) | E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) |
| F-K | - | - | Unavailable | F-K | - | - | Not Used |
| L | BN | 882 | Right Rear Wheel Speed Sensor Signal (JL9) | L | BN | 882 | Right Rear Wheel Speed Sensor Signal (JL9) |
| M | PU | 1272 | Low Reference | M | PU | 1272 | Low Reference |
| N | TN | 1274 | 5-Volt Reference | N | TN | 1274 | 5-Volt Reference |
| P | L-BU | 1162 | APP Sensor 2 Signal | P | L-BU | 1162 | APP Sensor 2 Signal |
| R | BN | 1271 | Low Reference | R | BN | 1271 | Low Reference |
| S | WH/BK | 1164 | 5-Volt Reference | S | WH/BK | 1164 | 5-Volt Reference |
| T | D-BU | 1161 | APP Sensor 1 Signal | T | D-BU | 1161 | APP Sensor 1 Signal |
| U | L-BU | 1122 | ABS/TCS Class 2 Serial Data | U | L-BU | 1122 | ABS/TCS Class 2 Serial Data |
| V-W | - | - | Unavailable | V-W | - | - | Not Used |
C101 Engine Harness to I/P Harness Connector End View (JL4, L26/L32)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN/WH | 419 | MIL Control | A | BN/WH | 419 | MIL Control |
| B | D-GN | 1049 | PCM Class 2 Serial Data | B | D-GN | 1049 | PCM Class 2 Serial Data |
| C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) | C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference |
| D | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) | D | BK | 884 | Left Rear Wheel Speed Sensor Signal |
| E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) | E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference |
| F | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) | F | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) |
| G | TN | 2501 | High Speed GMLAN Serial Data Bus (-) | G | TN | 2501 | High Speed GMLAN Serial Data Bus (-) |
| H | GY/BK | 1798 | Ground | H | GY/BK | 1798 | Ground |
| J | D-BU | 716 | Yaw Rate Sensor Signal | J | D-BU | 716 | Yaw Rate Sensor Signal |
| K | GY | 930 | 5-Volt Reference | K | GY | 930 | 5-Volt Reference |
| L | BN | 882 | Right Rear Wheel Speed Sensor Signal | L | BN | 882 | Right Rear Wheel Speed Sensor Signal |
| M | PU | 1272 | Low Reference | M | PU | 1272 | Low Reference |
| N | TN | 1274 | 5-Volt Reference | N | TN | 1274 | 5-Volt Reference |
| P | L-BU | 1162 | APP Sensor 2 Signal | P | L-BU | 1162 | APP Sensor 2 Signal |
| R | BN | 1271 | Low Reference | R | BN | 1271 | Low Reference |
| S | WH/BK | 1164 | 5-Volt Reference | S | WH/BK | 1164 | 5-Volt Reference |
| T | D-BU | 1161 | APP Sensor 1 Signal | T | D-BU | 1161 | APP Sensor 1 Signal |
| U | L-BU | 1122 | ABS/TCS Class 2 Serial Data | U | L-BU | 1122 | ABS/TCS Class 2 Serial Data |
| V | BN/WH | 2086 | Yaw Rate Sensor Test Control | V | BN/WH | 2086 | Yaw Rate Sensor Test Control |
| W | L-BU | 715 | Lateral Accelerometer Signal | W | L-BU | 715 | Lateral Accelerometer Signal |
C101 Engine Harness to I/P Harness Connector End View (LS4)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN/WH | 419 | MIL Control | A | BN/WH | 419 | MIL Control |
| B | D-GN | 1049 | PCM Class 2 Serial Data | B | D-GN | 1049 | PCM Class 2 Serial Data |
| C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference | C | RD | 885 | Left Rear Wheel Speed Sensor Low Reference |
| D | BK | 884 | Left Rear Wheel Speed Sensor Signal | D | BK | 884 | Left Rear Wheel Speed Sensor Signal |
| E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference | E | WH | 883 | Right Rear Wheel Speed Sensor Low Reference |
| F | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) | F | TN/WH | 2500 | High Speed GMLAN Serial Data Bus (+) |
| G | TN | 2501 | High Speed GMLAN Serial Data Bus (-) | G | TN | 2501 | High Speed GMLAN Serial Data Bus (-) |
| H | GY/BK | 1798 | Ground | H | GY/BK | 1798 | Ground |
| J | D-BU | 716 | Yaw Rate Sensor Signal | J | D-BU | 716 | Yaw Rate Sensor Signal |
| K | GY | 930 | 5-Volt Reference | K | GY | 930 | 5-Volt Reference |
| L | BN | 882 | Right Rear Wheel Speed Sensor Signal | L | BN | 882 | Right Rear Wheel Speed Sensor Signal |
| M | PU | 1272 | Low Reference | M | PU | 1272 | Low Reference |
| N | TN | 1274 | 5-Volt Reference | N | TN | 1274 | 5-Volt Reference |
| P | L-BU | 1162 | APP Sensor 2 Signal | P | L-BU | 1162 | APP Sensor 2 Signal |
| R | BN | 1271 | Low Reference | R | BN | 1271 | Low Reference |
| S | WH/BK | 1164 | 5-Volt Reference | S | WH/BK | 1164 | 5-Volt Reference |
| T | D-BU | 1161 | APP Sensor 1 Signal | T | D-BU | 1161 | APP Sensor 1 Signal |
| U | L-BU | 1122 | ABS/TCS Class 2 Serial Data | U | L-BU | 1122 | ABS/TCS Class 2 Serial Data |
| V | BN/WH | 2086 | Yaw Rate Sensor Test Control | V | BN/WH | 2086 | Yaw Rate Sensor Test Control |
| W | L-BU | 715 | Lateral Accelerometer Signal | W | L-BU | 715 | Lateral Accelerometer Signal |
C102 Engine Harness to I/P Harness Connector End View (LS4)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | GY/BK | 87 | Cruise Control Resume/Accel Switch Signal | A | GY/BK | 87 | Cruise Control Resume/Accel Switch Signal |
| B | D-BU | 84 | Cruise Control Set/Coast Switch Signal | B | D-BU | 84 | Cruise Control Set/Coast Switch Signal |
| C | GY | 397 | Cruise Control On Switch Signal | C | GY | 397 | Cruise Control On Switch Signal |
| D | YE | 2361 | SAE J1939 Serial Data Bus (+) | D | YE | 2361 | SAE J1939 Serial Data Bus (+) |
| E | D-GN | 2362 | SAE J1939 Serial Data Bus (-) | E | D-GN | 2362 | SAE J1939 Serial Data Bus (-) |
| F | - | - | Not Used | F | YE | 2470 | Class 2 Serial Data |
C104 I/P Harness to Engine Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | RD | 1442 | Battery Positive Voltage | A | RD | 1442 | Battery Positive Voltage |
| B | OG | 1540 | Battery Positive Voltage (NU3) | B | OG | 1540 | Battery Positive Voltage (NU3) |
C105 Battery Cable Harness to I/P Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 151 | Ground | A | BK/WH | 151 | Ground |
C107 Engine Harness Side Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 51 | Ground | A | BK | 151 | Ground |
| B | RD | 2127 | IC 7 Control | B | RD | 2127 | IC 7 Control |
| C | D-GN | 2125 | IC 5 Control | C | D-GN | 2125 | IC 5 Control |
| D | - | - | Not Used | D | - | - | Not Used |
| E | BN | 2129 | Low Reference | E | BN | 2129 | Low Reference |
| F | L-BU | 2123 | IC 3 Control | F | L-BU | 2123 | IC 3 Control |
| G | PU | 2121 | IC 1 Control | G | PU | 2121 | IC 1 Control |
| H | PK/BK | 5291 | Ignition 1 Voltage | H | PK | 39 | Ignition 1 Voltage |
C108 Engine Harness Side Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 51 | Ground | A | BK | 151 | Ground |
| B | RD | 2122 | IC 2 Control | B | RD | 2127 | IC 2 Control |
| C | D-GN/WH | 2124 | IC 4 Control | C | D-GN | 2125 | IC 4 Control |
| D | - | - | Not Used | D | - | - | Not Used |
| E | BN/WH | 2130 | Low Reference | E | BN | 2129 | Low Reference |
| F | L-BU/WH | 2126 | IC 6 Control | F | L-BU | 2123 | IC 6 Control |
| G | PU/WH | 2128 | IC 8 Control | G | PU | 2121 | IC 8 Control |
| H | PK/BK | 5292 | Ignition 1 Voltage | H | PK | 39 | Ignition 1 Voltage |
C110 Engine Harness to Ignition Control Module (ICM) Wiring Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | WH | 423 | IC Timing Control | A | WH | 423 | IC Timing Control |
| B | TN/BK | 424 | IC Timing Signal | B | TN/BK | 424 | IC Timing Signal |
| C | L-BU/BK | 647 | Medium Resolution Engine Speed Signal | C | L-BU/BK | 647 | Medium Resolution Engine Speed Signal |
| D | PU/WH | 430 | Low Resolution Engine Speed Signal | D | PU/WH | 430 | Low Resolution Engine Speed Signal |
| E | - | - | Not Used | E | WH | 121 | Engine Speed Signal |
| F | BK | 630 | Camshaft Position Signal | F | BK | 630 | Camshaft Position Signal |
| G | RD/BK | 453 | Low Reference | G | RD/BK | 453 | Low Reference |
| H | PK | 239 | Ignition 1 Voltage | H | PK | 239 | Ignition 1 Voltage |
C111 Engine Harness to Jumper Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | D-BU | 1869 | CKP Sensor Signal | A | D-BU/WH | 1869 | CKP Sensor Signal |
| B | YE | 1868 | Low Reference | B | YE | 1868 | Low Reference |
| C | L-GN | 1867 | 12-Volt Reference | C | L-GN | 1867 | 12-Volt Reference |
| D | L-BU | 1876 | Knock Sensor 2 Signal | D | L-BU | 1876 | Knock Sensor 2 Signal |
| E | GY | 2303 | Low Reference | E | GY | 2303 | Low Reference |
C120 Forward Lamp Harness to I/P Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-GN/BK | 735 | Ambient Air Temperature Sensor Signal | A | L-GN/BK | 735 | Ambient Air Temperature Sensor Signal |
| B | YE | 61 | Low Reference | B | YE | 61 | Low Reference |
| C | GY | 2260 | Front End Sensor - Signal | C | GY | 2260 | Front End Sensor - Signal |
| D | YE | 2160 | Front End Sensor - Voltage | D | YE | 2160 | Front End Sensor - Voltage |
C125 Engine Harness to Knock Sensor Jumper Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-BU | 1876 | Knock Sensor 2 Signal | A | D-BU | 1876 | Knock Sensor 2 Signal |
C126 Engine Coolant Temperature (ECT) Sensor Jumper Harness to Engine Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK | 410 | ECT Sensor Signal | A | YE | 410 | ECT Sensor Signal |
| B | YE | 2761 | Low Reference | B | BK | 2761 | Low Reference |
C141 Forward Lamp Harness to Left Front Headlamp Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | D-GN/WH | 711 | Left Headlamp High Beam Supply Voltage | A | D-GN | 711 | Left Headlamp High Beam Supply Voltage |
| B | YE | 712 | Left Headlamp Low Beam Supply Voltage | B | YE | 712 | Left Headlamp Low Beam Supply Voltage |
| C | BN | 9 | Park Lamp Supply Voltage | C | BN | 9 | Park Lamp Supply Voltage |
| D | BK | 1350 | Ground | D | BK | 1350 | Ground |
C142 Forward Lamp Harness to Right Front Headlamp Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-GN/BK | 311 | Right Headlamp High Beam Supply Voltage | A | D-GN | 311 | Right Headlamp High Beam Supply Voltage |
| B | TN/WH | 312 | Right Headlamp Low Beam Supply Voltage | B | YE | 312 | Right Headlamp Low Beam Supply Voltage |
| C | BN | 9 | Park Lamp Supply Voltage | C | BN | 9 | Park Lamp Supply Voltage |
| D | BK | 1250 | Ground | D | BK | 1250 | Ground |
C143 Forward Lamp Harness to Left Front Turn Signal Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-BU/WH | 1314 | Left Front Turn Signal Lamp Supply Voltage | A | L-BU/WH | 1314 | Left Front Turn Signal Lamp Supply Voltage |
| B | BN | 9 | Park Lamp Supply Voltage | B | BN | 9 | Park Lamp Supply Voltage |
| C | PU | 34 | Fog Lamp Supply Voltage | C | PU | 34 | Fog Lamp Supply Voltage |
| D | BK | 1250 | Ground | D | BK | 1350 | Ground |
C144 Forward Lamp Harness to Right Front Turn Signal Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-BU/WH | 1314 | Right Front Turn Signal Lamp Supply Voltage | A | D-BU/WH | 1315 | Right Front Turn Signal Lamp Supply Voltage |
| B | BN | 9 | Park Lamp Supply Voltage | B | BN | 9 | Park Lamp Supply Voltage |
| C | PU | 34 | Fog Lamp Supply Voltage | C | PU | 34 | Fog Lamp Supply Voltage |
| D | BK | 1250 | Ground | D | BK | 1250 | Ground |
C200 Body Harness to I/P Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| 1 | BN | 882 | Right Rear Wheel Speed Sensor Signal (JL9) | 1 | BN | 882 | Right Rear Wheel Speed Sensor Signal |
| 2 | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) | 2 | BK | 884 | Left Rear Wheel Speed Sensor Signal |
| 3 | WH | 5075 | Current Sensor Voltage | 3 | WH | 5075 | Current Sensor Voltage |
| 4 | GY | 2260 | Front End Sensor - Signal | 4 | GY | 2260 | Front End Sensor - Signal |
| 5 | YE | 2160 | Front End Sensor - Voltage | 5 | YE | 2160 | Front End Sensor - Voltage |
| 6 | GY | 655 | Cellular Microphone Signal (UE1, US4) | 6 | GY | 655 | Cellular Microphone Signal (UE1, US4) |
| 7 | BARE | 1705 | Shielded Ground (UE1, US4) | 7 | BARE | 1705 | Shielded Ground (UE1, US4) |
| 8 | - | - | Not Used | 8 | - | - | Not Used |
| 9 | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) | 9 | RD | 885 | Left Rear Wheel Speed Sensor Low Reference |
| 10 | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) | 10 | WH | 883 | Right Rear Wheel Speed Sensor Low Reference |
| 11 | D-GN/WH | 2514 | Keypad Signal (UE1) | 11 | D-GN/WH | 2514 | Keypad Signal (UE1) |
| 12 | L-GN/BK | 2515 | Keypad Supply Voltage (UE1) | 12 | L-GN/BK | 2515 | Keypad Supply Voltage (UE1) |
| 13 | YE/BK | 2516 | Keypad Green LED Signal (UE1) | 13 | YE/BK | 2516 | Keypad Green LED Signal (UE1) |
| 14 | BN/WH | 2517 | Keypad Red LED Signal (UE1) | 14 | BN/WH | 2517 | Keypad Red LED Signal (UE1) |
| 15 | BK/WH | 1455 | Keyless Entry Program Enable Signal | 15 | BK/WH | 1455 | Keyless Entry Program Enable Signal |
| 16 | - | - | Not Used | 16 | - | - | Not Used |
| 17 | BARE | 814 | Drain Wire (U2K) | 17 | BARE | 814 | Drain Wire |
| 18 | BN/WH | 367 | Left Audio Signal (+) (U2K) | 18 | BN/WH | 367 | Left Audio Signal (+) |
| 19 | D-GN/WH | 368 | Right Audio Signal (+) (U2K) | 19 | D-GN/WH | 368 | Right Audio Signal (+) |
| 20 | BK/WH | 372 | Audio Common (U2K) | 20 | BK/WH | 372 | Audio Common |
C201 Steering Column Harness to I/P Harness Connector End View (L26/L32)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground | A | BK/WH | 1551 | Ground |
| B | PK | 1539 | Ignition 1 Voltage | B | PK | 1539 | Ignition 1 Voltage |
| C | GY | 1884 | Cruise Control Switch Signal | C | GY | 1884 | Cruise Control Switch Signal |
| D | - | - | Not Used | D | - | - | Not Used |
| E | PU | 1375 | Remote Radio Control Supply Voltage (UK3) | E | PU | 1375 | Remote Radio Control Supply Voltage (UK3) |
| F | GY/BK | 1458 | Instrument Panel Lamp Supply Voltage (UK3) | F | GY/BK | 1458 | Instrument Panel Lamp Supply Voltage (UK3) |
| G | D-BU | 1796 | Steering Wheel Controls Signal (UK3) | G | D-BU | 1796 | Steering Wheel Controls Signal (UK3) |
| H | BK | 1450 | Ground (UK3) | H | BK | 150 | Ground |
| J | - | - | Not Used | J | - | - | Not Used |
| K | YE | 1996 | Remote Shift Selector Signal (UK3) | K | YE | 1996 | Remote Shift Selector Signal (KB7) |
| L-S | - | - | Not Used | L-S | - | - | Not Used |
C201 Steering Column Harness to I/P Harness Connector End View (LS4)
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground | A | BK/WH | 1551 | Ground |
| B | PK | 1539 | Ignition 1 Voltage | B | PK | 1539 | Ignition 1 Voltage |
| C | - | - | Not Used | C | - | - | Not Used |
| D | - | - | Not Used | D | - | - | Not Used |
| E | PU | 1375 | Remote Radio Control Supply Voltage | E | PU | 1375 | Remote Radio Control Supply Voltage |
| F | GY/BK | 1458 | Instrument Panel Lamp Supply Voltage | F | GY/BK | 1458 | Instrument Panel Lamp Supply Voltage |
| G | D-BU | 1796 | Steering Wheel Controls Signal | G | D-BU | 1796 | Steering Wheel Controls Signal |
| H | BK | 150 | Ground | H | BK | 150 | Ground |
| J | - | - | Not Used | J | - | - | Not Used |
| K | YE | 1996 | Remote Shift Selector Signal | K | YE | 1996 | Remote Shift Selector Signal |
| L | GY/BK | 87 | Cruise Control Resume | L | GY/BK | 87 | Cruise Control Resume |
| M | D-BU | 84 | Cruise Control Set/Coast Switch Signal | M | D-BU | 84 | Cruise Control Set/Coast Switch Signal |
| N | GY | 397 | Cruise Control ON Switch Signal | N | GY | 397 | Cruise Control ON Switch Signal |
| P-S | - | - | Not Used | P-S | - | - | Not Used |

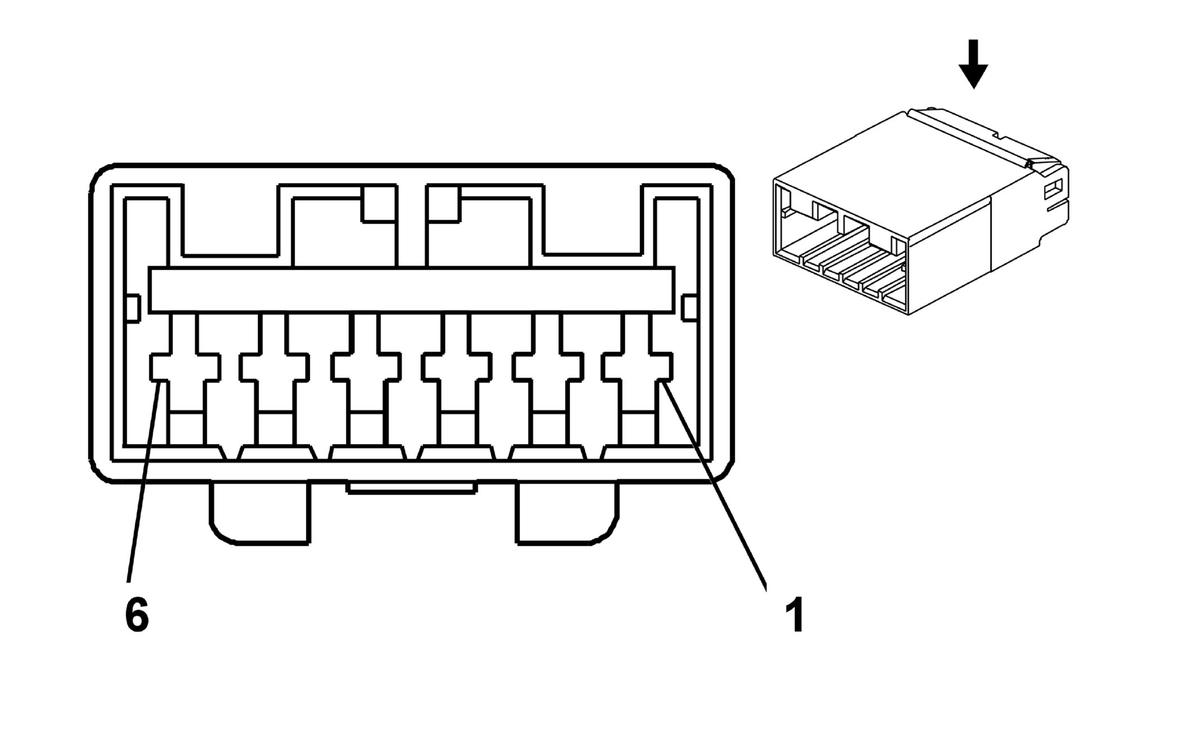

C208 (JL4) I/P Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| 1 | PK | 1039 | Ignition 1 Voltage | 1 | PK | 1039 | Ignition 1 Voltage |
| 2 | GY/BK | 1798 | Ground | 2 | GY/BK | 1798 | Ground |
| 3 | D-BU | 716 | Yaw Rate Sensor Signal | 3 | D-BU | 716 | Yaw Rate Sensor Signal |
| 4 | GY | 930 | 5-Volt Reference | 4 | GY | 930 | 5-Volt Reference |
| 5 | BN/WH | 2086 | Yaw Rate Sensor Test Control | 5 | BN/WH | 2086 | Yaw Rate Sensor Test Control |
| 6 | L-BU | 715 | Lateral Accelerometer Signal | 6 | L-BU | 715 | Lateral Accelerometer Signal |
C210 (C67) HVAC Harness to I/P Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 1551 | Ground | A | BK/WH | 1551 | Ground |
| B | BK | 150 | Ground | B | BK | 150 | Ground |
| C | PK | 739 | Ignition 1 Voltage | C | PK | 739 | Ignition 1 Voltage |
| D-E | - | - | Not Used | D-E | - | - | Not Used |
| F | OG | 1040 | Battery Positive Voltage | F | OG | 1040 | Battery Positive Voltage |
| G | GY | 8 | Instrument Panel Lamp Supply Voltage | G | GY | 8 | Instrument Panel Lamp Supply Voltage |
| H | RD | 442 | Battery Positive Voltage | H | RD | 442 | Battery Positive Voltage |
| J | BK | 150 | Ground | J | BK | 150 | Ground |
| K | WH | 1038 | HVAC Class 2 Serial Data | K | WH | 1038 | HVAC Class 2 Serial Data |
| L-M | - | - | Not Used | L-M | - | - | Not Used |
C210 (CJ2) HVAC Harness to I/P Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK | 150 | Ground | A | BK | 150 | Ground |
| B | RD | 442 | Battery Positive Voltage | B | RD | 442 | Battery Positive Voltage |
C240 I/P Harness to Front Floor Console Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| 1 | GY | 8 | Instrument Panel Lamp Supply Voltage | 1 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| 2 | - | - | Not Used | 2 | - | - | Not Used |
| 3 | WH | 1104 | Low Reference | 3 | WH | 1104 | Low Reference (UV6) |
| 4 | BN | 620 | HUD Image Down Control | 4 | BN | 620 | HUD Image Down Control (UV6) |
| 5 | YE | 621 | HUD Image Up Control | 5 | YE | 621 | HUD Image Up Control (UV6) |
| 6 | WH | 717 | Illuminated Display Signal | 6 | WH | 717 | Illuminated Display Signal (UV6) |
| 7 | BN | 622 | HUD Switch Signal | 7 | BN | 622 | HUD Switch Signal (UV6) |
| 8 | OG | 2540 | Battery Positive Voltage | 8 | OG | 2540 | Battery Positive Voltage |
| 9 | BN/WH | 1571 | Traction Control Switch Signal | 9 | BN/WH | 1571 | Traction Control Switch Signal |
| 10-11 | - | - | Not Used | 10-11 | - | - | Not Used |
| 12 | BK | 150 | Ground | 12 | BK | 150 | Ground |
C241 I/P Harness to Shifter Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | GY | 8 | Instrument Panel Lamp Supply Voltage | A | GY | 8 | Instrument Panel Lamp Supply Voltage |
| B | BK | 150 | Ground | B | BK | 150 | Ground |
| C | D-GN/WH | 1135 | A/T Shift Lock Control Solenoid Supply Voltage | C | D-GN/WH | 1135 | A/T Shift Lock Control Solenoid Supply Voltage |
C250 I/P to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | TN | 3021 | Steering Wheel Module - Stage 1 - High Control | A1 | TN | 3021 | Steering Wheel Module - Stage 1 - High Control |
| A2 | BN | 3020 | Steering Wheel Module - Stage 1 - Low Control | A2 | BN | 3020 | Steering Wheel Module - Stage 1 - Low Control |
| B1 | WH | 3023 | Steering Wheel Module - Stage 2 - High Control | B1 | WH | 3023 | Steering Wheel Module - Stage 2 - High Control |
| B2 | PK | 3022 | Steering Wheel Module - Stage 2 - Low Control | B2 | PK | 3022 | Steering Wheel Module - Stage 2 - Low Control |
C301 Body Harness to Left Front Door Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | GY | 295 | Door Lock Actuator Lock Control | A1 | GY | 295 | Door Lock Actuator Lock Control |
| A2 | YE | 143 | Accessory Voltage | A2 | YE | 143 | Accessory Voltage |
| A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal | A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal |
| A4 | TN | 167 | Power Window Master Switch Right Front Down Signal | A4 | TN | 167 | Power Window Master Switch Right Front Down Signal |
| A5 | L-GN | 170 | Power Window Master Switch Right Rear Up Signal | A5 | L-GN | 170 | Power Window Master Switch Right Rear Up Signal |
| A6 | PU | 171 | Power Window Master Switch Right Rear Down Signal | A6 | PU | 171 | Power Window Master Switch Right Rear Down Signal |
| A7 | D-GN | 168 | Power Window Master Switch Left Rear Up Signal | A7 | D-GN | 168 | Power Window Master Switch Left Rear Up Signal |
| A8 | TN | 694 | Driver Door Lock Actuator Unlock Control | A8 | TN | 694 | Driver Door Lock Actuator Unlock Control |
| B1 | GY | 118 | Left Front Speaker Output (-) (UW6) | B1 | YE | 1956 | Left Front Speaker Output (-) (UW6) |
| YE | 1956 | Left Front Tweeter Speaker Output (-) (U87) | YE | 1956 | Left Front Tweeter Speaker Output (-) (U87) | ||
| B2 | TN | 201 | Left Front Speaker Output (+) (UW6) | B2 | BK | 1856 | Left Front Speaker Output (+) (UW6) |
| BK | 1856 | Left Front Tweeter Speaker Output (+) (U87) | BK | 1856 | Left Front Tweeter Speaker Output (+) (U87) | ||
| B3 | GY | 118 | Left Front Speaker Output (-) | B3 | GY | 118 | Left Front Speaker Output (-) |
| B4 | TN | 201 | Left Front Speaker Output (+) | B4 | TN | 201 | Left Front Speaker Output (+) |
| B5 | BN/WH | 1498 | Passenger Mirror Motor Down Control | B5 | BN/WH | 1498 | Passenger Mirror Motor Down Control |
| B6 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control | B6 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control |
| B7 | RD/WH | 881 | Passenger Mirror Motor Right Control | B7 | RD/WH | 881 | Passenger Mirror Motor Right Control |
| B8 | OG/BK | 781 | Driver Door Lock Switch Unlock Signal | B8 | OG/BK | 781 | Driver Door Lock Switch Unlock Signal |
| B9 | RD/BK | 780 | Driver Door Lock Switch Lock Signal | B9 | RD/BK | 780 | Driver Door Lock Switch Lock Signal |
| B10 | GY | 8 | Instrument Panel Lamp Supply Voltage | B10 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| B11 | GY/BK | 745 | Left Front Door Ajar Switch Signal | B11 | GY/BK | 745 | Left Front Door Ajar Switch Signal |
| B12 | TN | 126 | Left Front Door Open Switch Signal | B12 | TN | 126 | Left Front Door Open Switch Signal |
| C1 | L-GN | 1123 | Door Lock Key Switch Lock Signal | C1 | L-GN | 1123 | Door Lock Key Switch Lock Signal |
| C2 | PU | 1124 | Door Lock Key Switch Unlock Signal | C2 | PU | 1124 | Door Lock Key Switch Unlock Signal |
| C3 | OG | 840 | Battery Positive Voltage | C3 | OG | 840 | Battery Positive Voltage |
| C4 | WH | 2132 | Side Impact Sensing Module - Left - Signal (AY1) | C4 | WH | 2132 | Side Impact Sensing Module - Left - Signal (AY1) |
| C5 | YE | 2131 | Side Impact Sensing Module - Left - Voltage (AY1) | C5 | YE | 2131 | Side Impact Sensing Module - Left - Voltage (AY1) |
| C6-C12 | - | - | Not Used | C6-C12 | - | - | Not Used |
| D1 | - | - | Not Used | D1 | - | - | Not Used |
| D2 | PU | 169 | Power Window Master Switch Left Rear Down Signal | D2 | PU | 169 | Power Window Master Switch Left Rear Down Signal |
| D3 | D-BU | 1307 | Power Window Master Switch Lockout Control | D3 | D-BU | 1307 | Power Window Master Switch Lockout Control |
| D4 | BK | 550 | Ground | D4 | BK | 550 | Ground |
| D5-D8 | - | - | Not Used | D5-D8 | - | - | Not Used |
C302 I/P Harness to Right Front Door Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | GY | 295 | Door Lock Actuator Lock Control | A1 | GY | 295 | Door Lock Actuator Lock Control |
| A2 | YE | 143 | Accessory Voltage | A2 | YE | 143 | Accessory Voltage |
| A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal | A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal |
| A4 | TN | 167 | Power Window Master Switch Right Front Down Signal | A4 | TN | 167 | Power Window Master Switch Right Front Down Signal |
| A5-A7 | - | - | Not Used | A5-A7 | - | - | Not Used |
| A8 | TN | 294 | Door Lock Actuator Unlock Control | A8 | TN | 294 | Door Lock Actuator Unlock Control |
| B1 | BN/WH | 1498 | Passenger Mirror Motor Down Control | B1 | BN/WH | 1498 | Passenger Mirror Motor Down Control |
| B2 | BK | 750 | Ground | B2 | BK | 750 | Ground |
| B3 | RD/WH | 881 | Passenger Mirror Motor Right Control | B3 | RD/WH | 881 | Passenger Mirror Motor Right Control |
| B4 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control | B4 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control |
| B5 | D-GN | 117 | Right Front Speaker Output (-) (UW6) | B5 | PU | 1952 | Right Front Speaker Output (-) (UW6) |
| PU | 1952 | Right Front Tweeter Speaker Output (-) (U87) | PU | 1952 | Right Front Tweeter Speaker Output (-) (U87) | ||
| B6 | L-GN | 200 | Right Front Speaker Output (+) (UW6) | B6 | L-GN | 1852 | Right Front Speaker Output (+) (UW6) |
| L-GN | 1852 | Right Front Tweeter Speaker Output (+) (U87) | L-GN | 1852 | Right Front Tweeter Speaker Output (+) (U87) | ||
| B7 | D-GN | 117 | Right Front Speaker Output (-) | B7 | D-GN | 117 | Right Front Speaker Output (-) |
| B8 | L-GN | 200 | Right Front Speaker Output (+) | B8 | L-GN | 200 | Right Front Speaker Output (+) |
| B9 | L-GN | 1177 | Right Front Door Open Switch Signal | B9 | L-GN | 1177 | Right Front Door Open Switch Signal |
| B10-B11 | - | - | Not Used | B10-B11 | - | - | Not Used |
| B12 | L-BU | 244 | Passenger Door Lock Switch Lock Signal | B12 | L-BU | 244 | Passenger Door Lock Switch Lock Signal |
| C1 | D-BU | 245 | Passenger Door Lock Switch Unlock Signal | C1 | D-BU | 245 | Passenger Door Lock Switch Unlock Signal |
| C2 | GY | 8 | Instrument Panel Lamp Supply Voltage | C2 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| C3 | BK/WH | 746 | Right Front Door Ajar Switch Signal | C3 | BK/WH | 746 | Right Front Door Ajar Switch Signal |
| C4 | D-GN | 2134 | Side Impact Sensing Module - Right - Signal (AY1) | C4 | D-GN | 2134 | Side Impact Sensing Module - Right - Signal (AY1) |
| C5 | TN | 2133 | Side Impact Sensing Module - Right - Voltage (AY1) | C5 | TN | 2133 | Side Impact Sensing Module - Right - Voltage (AY1) |
| C6-C12 | - | - | Not Used | C6-C12 | - | - | Not Used |
| D1-D8 | - | - | Not Used | D1-D8 | - | - | Not Used |
C303 Left Front Door Harness to Left Front Door Trim Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | - | - | Not Used | A1 | - | - | Not Used |
| A2 | YE | 143 | Accessory Voltage | A2 | YE | 143 | Accessory Voltage |
| A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal | A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal |
| A4 | TN | 167 | Power Window Master Switch Right Front Down Signal | A4 | TN | 167 | Power Window Master Switch Right Front Down Signal |
| A5 | L-GN | 170 | Power Window Master Switch Right Rear Up Signal | A5 | L-GN | 170 | Power Window Master Switch Right Rear Up Signal |
| A6 | PU | 171 | Power Window Master Switch Right Rear Down Signal | A6 | PU | 171 | Power Window Master Switch Right Rear Down Signal |
| A7 | D-GN | 168 | Power Window Master Switch Left Rear Up Signal | A7 | D-GN | 168 | Power Window Master Switch Left Rear Up Signal |
| A8 | - | - | Not Used | A8 | - | - | Not Used |
| B1 | YE | 1956 | Left Front Speaker Output (-) (UW6) | B1 | YE | 1956 | Left Front Speaker Output (-) (UW6) |
| YE | 1956 | Left Front Tweeter Speaker Output (-) (U87) | YE | 1956 | Left Front Tweeter Speaker Output (-) (U87) | ||
| B2 | BK | 1856 | Left Front Speaker Output (+) (UW6) | B2 | BK | 1856 | Left Front Speaker Output (+) (UW6) |
| BK | 1856 | Left Front Tweeter Speaker Output (+) (U87) | BK | 1856 | Left Front Tweeter Speaker Output (+) (U87) | ||
| B3-B4 | - | - | Not Used | B3-B4 | - | - | Not Used |
| B5 | BN/WH | 1498 | Passenger Mirror Motor Down Control | B5 | BN/WH | 1498 | Passenger Mirror Motor Down Control |
| B6 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control | B6 | L-BU/WH | 1497 | Passenger Mirror Motor Left/Up Control |
| B7 | RD/WH | 881 | Passenger Mirror Motor Right Control | B7 | RD/WH | 881 | Passenger Mirror Motor Right Control |
| B8 | OG/BK | 781 | Driver Door Lock Switch Unlock Signal | B8 | OG/BK | 781 | Driver Door Lock Switch Unlock Signal |
| B9 | RD/BK | 780 | Driver Door Lock Switch Lock Signal | B9 | RD/BK | 780 | Driver Door Lock Switch Lock Signal |
| B10 | GY | 8 | Instrument Panel Lamp Supply Voltage | B10 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| B11-B12 | - | - | Not Used | B11-B12 | - | - | Not Used |
| C1 | WH | 81 | Driver Mirror Motor Right Control | C1 | WH | 81 | Driver Mirror Motor Right Control |
| C2 | YE | 88 | Driver Mirror Motor Down Control | C2 | YE | 88 | Driver Mirror Motor Down Control |
| C3 | OG | 840 | Battery Positive Voltage | C3 | OG | 840 | Battery Positive Voltage |
| C4 | L-GN | 1499 | Driver Mirror Motor Left/Up Control | C4 | L-GN | 1499 | Driver Mirror Motor Left/Up Control |
| C5-C12 | - | - | Not Used | C5-C12 | - | - | Not Used |
| D1 | - | - | Not Used | D1 | - | - | Not Used |
| D2 | PU | 169 | Power Window Master Switch Left Rear Down Signal | D2 | PU | 169 | Power Window Master Switch Left Rear Down Signal |
| D3 | D-BU | 1307 | Power Window Master Switch Lockout Control | D3 | D-BU | 1307 | Power Window Master Switch Lockout Control |
| D4 | BK | 550 | Ground | D4 | BK | 550 | Ground |
| D5 | BN | 165 | Power Window Motor Left Front Down Control | D5 | BN | 165 | Power Window Motor Left Front Down Control |
| D6 | D-BU | 164 | Power Window Motor Left Front Up Control | D6 | D-BU | 164 | Power Window Motor Left Front Up Control |
| D7-D8 | - | - | Not Used | D7-D8 | - | - | Not Used |
C304 Right Front Door Harness to Right Front Door Trim Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | - | - | Not Used | A1 | - | - | Not Used |
| A2 | YE | 143 | Accessory Voltage | A2 | YE | 143 | Accessory Voltage |
| A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal | A3 | L-BU | 166 | Power Window Master Switch Right Front Up Signal |
| A4 | TN | 167 | Power Window Master Switch Right Front Down Signal | A4 | TN | 167 | Power Window Master Switch Right Front Down Signal |
| A5 | D-BU | 666 | Power Window Motor Right Front Up Control | A5 | D-BU | 666 | Power Window Motor Right Front Up Control |
| A6 | BN | 667 | Power Window Motor Right Front Down Control | A6 | BN | 667 | Power Window Motor Right Front Down Control |
| A7-A8 | - | - | Not Used | A7-A8 | - | - | Not Used |
| B1 | - | - | Not Used | B1 | - | - | Not Used |
| B2 | BK | 750 | Ground | B2 | BK | 750 | Ground |
| B3-B4 | - | - | Not Used | B3-B4 | - | - | Not Used |
| B5 | PU | 1952 | Right Front Speaker Output (-) (UW6) | B5 | PU | 1952 | Right Front Speaker Output (-) (UW6) |
| PU | 1952 | Right Front Tweeter Speaker Output (-) (U87) | PU | 1952 | Right Front Tweeter Speaker Output (-) (U87) | ||
| B6 | L-GN | 1852 | Right Front Speaker Output (+) (UW6) | B6 | L-GN | 1852 | Right Front Speaker Output (+) (UW6) |
| L-GN | 1852 | Right Front Tweeter Speaker Output (+) (U87) | L-GN | 1852 | Right Front Tweeter Speaker Output (+) (U87) | ||
| B7-B11 | - | - | Not Used | B7-B11 | - | - | Not Used |
| B12 | L-BU | 244 | Passenger Door Lock Switch Lock Signal | B12 | L-BU | 244 | Passenger Door Lock Switch Lock Signal |
| C1 | D-BU | 245 | Passenger Door Lock Switch Unlock Signal | C1 | D-BU | 245 | Passenger Door Lock Switch Unlock Signal |
| C2 | GY | 8 | Instrument Panel Lamp Supply Voltage | C2 | GY | 8 | Instrument Panel Lamp Supply Voltage |
| C3-C12 | - | - | Not Used | C3-C12 | - | - | Not Used |
| D1-D8 | - | - | Not Used | D1-D8 | - | - | Not Used |
C311 Body Harness to Left Front Seat Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | OG | 1140 | Battery Positive Voltage | A | OG | 1140 | Battery Positive Voltage (AG1) |
| B | YE | 2080 | Driver Heated Seat Cushion Temperature Sensor Low Reference (KA1) | B | YE | 2080 | Driver Heated Seat Cushion Temperature Sensor Low Reference (KA1) |
| C | OG | 1440 | Battery Positive Voltage (KA1) | C | OG | 1440 | Battery Positive Voltage (KA1) |
| D | PU | 2477 | Driver Heated Seat Relay Control (KA1) | D | PU | 2477 | Driver Heated Seat Relay Control (KA1) |
| E | YE/BK | 2079 | Heated Seat Cushion Temperature Sensor Signal (KA1) | E | YE/BK | 2079 | Heated Seat Cushion Temperature Sensor Signal (KA1) |
| F | - | - | Not Used | F | - | - | Not Used |
| G | BK | 550 | Ground | G | BK | 550 | Ground |
| H | BK/WH | 238 | Seat Belt Switch - Left | H | BK/WH | 238 | Seat Belt Switch - Left |
| J-M | - | - | Not Used | J-M | - | - | Not Used |
C312 Left Front Seat Harness to Left Front Seat Back Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | D-BU/WH | 611 | Driver Seat Lumbar Motor Forward Control | A | D-BU | 611 | Driver Seat Lumbar Motor Forward Control |
| B | PK/BK | 610 | Driver Seat Lumbar Motor Rearward Control | B | PK | 610 | Driver Seat Lumbar Motor Rearward Control |
| C | TN/WH | 768 | Driver Seat Lumbar Motor Up Control | C | TN | 768 | Driver Seat Lumbar Motor Up Control |
| D | PU/WH | 767 | Driver Seat Lumbar Motor Down Control | D | PU | 767 | Driver Seat Lumbar Motor Down Control |
C313 Body Harness to Right Front Seat Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | OG | 1440 | Battery Positive Voltage | A | OG | 1440 | Battery Positive Voltage |
| B | BK | 750 | Ground | B | BK | 750 | Ground |
| C | GY | 2434 | Passenger Heated Seat Cushion Temperature Sensor Signal | C | GY | 2434 | Passenger Heated Seat Cushion Temperature Sensor Signal |
| D | TN/WH | 2430 | Passenger Heated Seat Relay Control | D | TN/WH | 2430 | Passenger Heated Seat Relay Control |
| E-G | - | - | Not Used | E-G | - | - | Not Used |
| H | PK | 2435 | Passenger Heated Seat Cushion Temperature Sensor Low Reference | H | PK | 2435 | Passenger Heated Seat Cushion Temperature Sensor Low Reference |
C315 Right Front Seat Safety Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | L-GN | 2116 | Seat Belt Pretensioner - Right - High Control | A | L-GN | 2116 | Seat Belt Pretensioner - Right - High Control |
| B | OG | 2117 | Seat Belt Pretensioner - Right - Low Control | B | OG | 2117 | Seat Belt Pretensioner - Right - Low Control |
C316 Left Front Seat Safety Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK/WH | 2118 | Seat Belt Pretensioner - Left - High Control | A | BK/WH | 2118 | Seat Belt Pretensioner - Left - High Control |
| B | OG/BK | 2119 | Seat Belt Pretensioner - Left - Low Control | B | OG/BK | 2119 | Seat Belt Pretensioner - Left - Low Control |

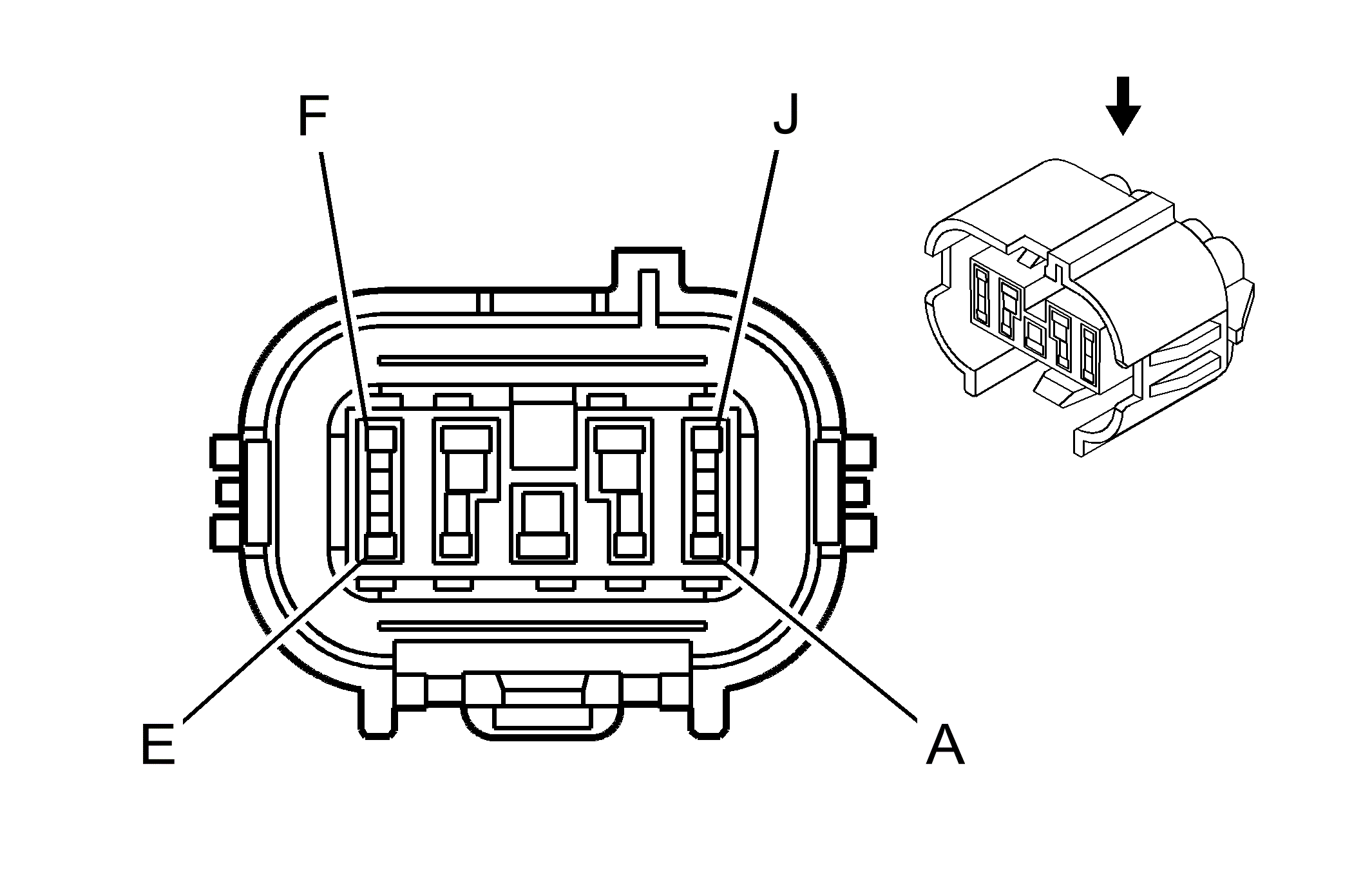

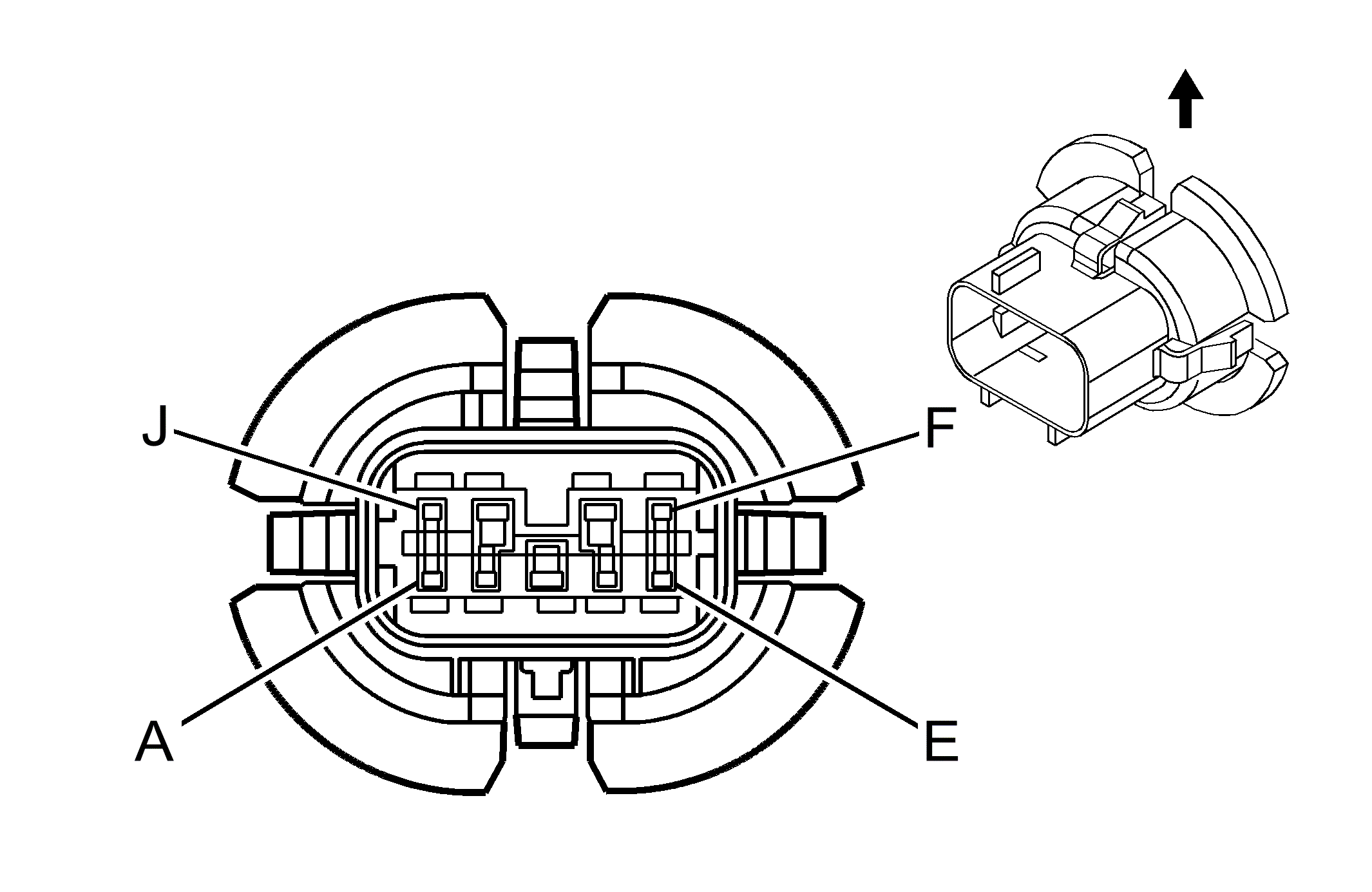

C355 Body Harness to Left Rear Door Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK | 550 | Ground | A | BK | 550 | Ground |
| B | TN | 294 | Door Lock Actuator Unlock Control | B | TN | 294 | Door Lock Actuator Unlock Control |
| C | D-BU | 1307 | Power Window Master Switch Lockout Control | C | D-BU | 1307 | Power Window Master Switch Lockout Control |
| D | D-BU/WH | 1179 | Left Rear Door Open Switch Signal | D | D-BU/WH | 1179 | Left Rear Door Open Switch Signal |
| E | GY | 295 | Door Lock Actuator Lock Control | E | GY | 295 | Door Lock Actuator Lock Control |
| F | L-BU/BK | 747 | Left Rear Door Ajar Switch Signal | F | L-BU/BK | 747 | Left Rear Door Ajar Switch Signal |
| G | D-GN | 168 | Power Window Master Switch Left Rear Up Signal | G | D-GN | 168 | Power Window Master Switch Left Rear Up Signal |
| H | PU | 169 | Power Window Master Switch Left Rear Down Signal | H | PU | 169 | Power Window Master Switch Left Rear Down Signal |
| J | - | - | Not Used | J | - | - | Not Used |
C356 Body Harness to Right Rear Door Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK | 750 | Ground | A | BK | 750 | Ground |
| B | TN | 294 | Door Lock Actuator Unlock Control | B | TN | 294 | Door Lock Actuator Unlock Control |
| C | D-BU | 1307 | Power Window Master Switch Lockout Control | C | D-BU | 1307 | Power Window Master Switch Lockout Control |
| D | YE/BK | 1181 | Right Rear Door Open Switch Signal | D | YE/BK | 1181 | Right Rear Door Open Switch Signal |
| E | GY | 295 | Door Lock Actuator Lock Control | E | GY | 295 | Door Lock Actuator Lock Control |
| F | L-GN/BK | 748 | Right Rear Door Ajar Switch Signal | F | L-GN/BK | 748 | Right Rear Door Ajar Switch Signal |
| G | L-GN | 170 | Power Window Master Switch Right Rear Up Signal | G | L-GN | 170 | Power Window Master Switch Right Rear Up Signal |
| H | PU | 171 | Power Window Master Switch Right Rear Down Signal | H | PU | 171 | Power Window Master Switch Right Rear Down Signal |
| J | - | - | Not Used | J | - | - | Not Used |
C390 Roof Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | OG | 1732 | Inadvertent Power Courtesy Lamp (TR9, CF5) | A | OG | 1732 | Inadvertent Power Courtesy Lamp |
| B | BK | 750 | Ground | B | BK | 750 | Ground |
| C | YE | 643 | Accessory Voltage (CF5) | C | YE | 643 | Accessory Voltage |
| D | - | - | Not Used | D | - | - | Not Used |
| E | GY | 655 | Cellular Microphone Signal (UE1) | E | GY | 655 | Cellular Microphone Signal |
| F | BARE | 1705 | Drain Wire (UE1) | F | BARE | 1705 | Drain Wire |
| G | GY/BK | 690 | Courtesy Lamp Supply Voltage | G | GY/BK | 690 | Courtesy Lamp Supply Voltage |
| H | D-GN/WH | 2514 | Keypad Signal (UE1) | H | D-GN/WH | 2514 | Keypad Signal |
| J | L-GN/BK | 2515 | Keypad Supply Voltage (UE1) | J | L-GN/BK | 2515 | Keypad Supply Voltage |
| K | YE/BK | 2516 | Keypad Green LED Signal (UE1) | K | YE/BK | 2516 | Keypad Green LED Signal |
| L | BN/WH | 2517 | Keypad Red LED Signal (UE1) | L | BN/WH | 2517 | Keypad Red LED Signal |
| M | - | - | Not Used | M | - | - | Not Used |
C398 (CF5) Roof Harness to Sunroof Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| 1 | BN | 100 | Sunroof Switch Open Signal | 1 | BN | 100 | Sunroof Switch Open Signal |
| 2 | OG | 110 | Sunroof Switch Close Signal | 2 | OG | 110 | Sunroof Switch Close Signal |
| 3 | D-BU | 128 | Sunroof Switch Low Reference | 3 | D-BU | 128 | Sunroof Switch Low Reference |
| 4 | BK | 750 | Ground | 4 | BK | 750 | Ground |
| 5 | YE | 643 | Accessory Voltage | 5 | YE | 643 | Accessory Voltage |
| 6 | - | - | Not Used | 6 | - | - | Not Used |
C400 Rear Deck Lid Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN | 9 | Park Lamp Supply Voltage | A | BN | 9 | Park Lamp Supply Voltage |
| B | WH | 17 | Stop Lamp Switch Signal | B | WH | 17 | Stop Lamp Switch Signal |
| C | L-GN | 24 | Backup Lamp Supply Voltage | C | L-GN | 24 | Backup Lamp Supply Voltage |
| D | OG/BK | 737 | Rear Compartment Lamp Control | D | OG/BK | 737 | Rear Compartment Lamp Control |
| E | BK | 750 | Ground | E | BK | 750 | Ground |
| F | L-BU | 1344 | Trunk Release Control | F | L-BU | 1344 | Trunk Release Control |
| G | L-BU | 263 | Tamper Switch Signal | G | L-BU | 263 | Tamper Switch Signal |
| H | RD/BK | 744 | Rear Compartment Lid Ajar Switch Signal | H | RD/BK | 744 | Rear Compartment Lid Ajar Switch Signal |
C401 Body Harness to Left Rear Lamp Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | YE | 18 | Left Rear Stop/Turn Lamp Supply Voltage | A | YE | 18 | Left Rear Stop/Turn Lamp Supply Voltage |
| B | BN | 9 | Park Lamp Supply Voltage | B | BN | 9 | Park Lamp Supply Voltage |
| C | BK | 550 | Ground | C | BK | 550 | Ground |
C402 Body Harness to Right Rear Lamp Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | D-GN | 19 | Right Rear Stop/Turn Lamp Supply Voltage | A | YE | 19 | Right Rear Stop/Turn Lamp Supply Voltage |
| B | BN | 9 | Park Lamp Supply Voltage | B | BN | 9 | Park Lamp Supply Voltage |
| C | BK | 750 | Ground | C | BK | 750 | Ground |
C403 Rear Applique Harness to Rear Deck Lid Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN | 9 | Park Lamp Supply Voltage | A | BN | 9 | Park Lamp Supply Voltage |
| B | D-GN | 24 | Backup Lamp Supply Voltage | B | L-GN | 24 | Backup Lamp Supply Voltage |
| C | BK | 750 | Ground | C | BK | 750 | Ground |
| D | - | - | Not Used | D | - | - | Not Used |
C404 CHMSL Jumper Harness to Rear Deck Lid Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | WH | 17 | Stop Lamp Switch Signal | A | WH | 17 | Stop Lamp Switch Signal |
| B | - | - | Not Used | B | - | - | Not Used |
| C | BK | 750 | Ground | C | BK | 750 | Ground |
Inline Connector C405 (1A-1D) Fuel Tank Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BN | 882 | Right Rear Wheel Speed Sensor Signal (JL9) | 1A | BN | 882 | Right Rear Wheel Speed Sensor Signal (JL9) |
| B | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) | 1B | WH | 883 | Right Rear Wheel Speed Sensor Low Reference (JL9) |
| C | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) | 1C | BK | 884 | Left Rear Wheel Speed Sensor Signal (JL9) |
| D | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) | 1D | RD | 885 | Left Rear Wheel Speed Sensor Low Reference (JL9) |
Inline Connector C405 (3A-3H) Fuel Tank Harness to Body Harness Connector End View
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A | BK | 150 | Ground | 3A | BK | 1850 | Ground |
| B | BK/WH | 651 | Low Reference | 3B | BK | 2759 | Low Reference |
| C | GY | 120 | Fuel Pump Supply Voltage | 3C | GY | 120 | Fuel Pump Supply Voltage |
| D | PU | 30 | Fuel Level Sensor Signal | 3D | PU/WH | 1589 | Fuel Level Sensor Signal |
| E | - | - | Not Used | 3E | - | - | Not Used |
| F | GY/BK | 416 | 5-Volt Reference | 3F | GY | 2709 | 5-Volt Reference |
| G | D-GN | 890 | Fuel Tank Pressure Sensor Signal | 3G | D-GN | 890 | Fuel Tank Pressure Sensor Signal |
| H | OG/BK | 469 | Low Reference | 3H | BK | 2759 | Low Reference |
| BK | 2759 | Low Reference | |||||
