| Camshaft Carrier Bolt/Nut |
| 1991-93 |
18 (24) |
| 1994-97 |
20 (27) |
| Camshaft Sprocket Bolt |
96 (130) |
| Connecting Rod Nut |
| 1991-1993 |
39 (53) |
| 1994-1997 |
| Step 1 |
15 (20) |
| Step 2 |
Additional 75 Degrees |
| Crankshaft Balancer Bolt |
79 (107) |
| Crankshaft Pulley Bolt |
37 (50) |
| Cylinder Head Bolt |
| 1991-1993 |
| Step 1 |
37 (50) |
| Step 2 |
Additional 90 Degrees |
| 1994-1997 |
| Step 1 |
44 (60) |
| Step 2 |
Additional 90 Degrees |
| Engine Oil Cooler Connector |
30 (40) |
| Engine Rear Mount Brace-To-Engine Bolt |
76 (103) |
| Engine Rear Mount Strut Bracket |
60 (82) |
| Exhaust Manifold Crossover Pipe Nut |
18 (24) |

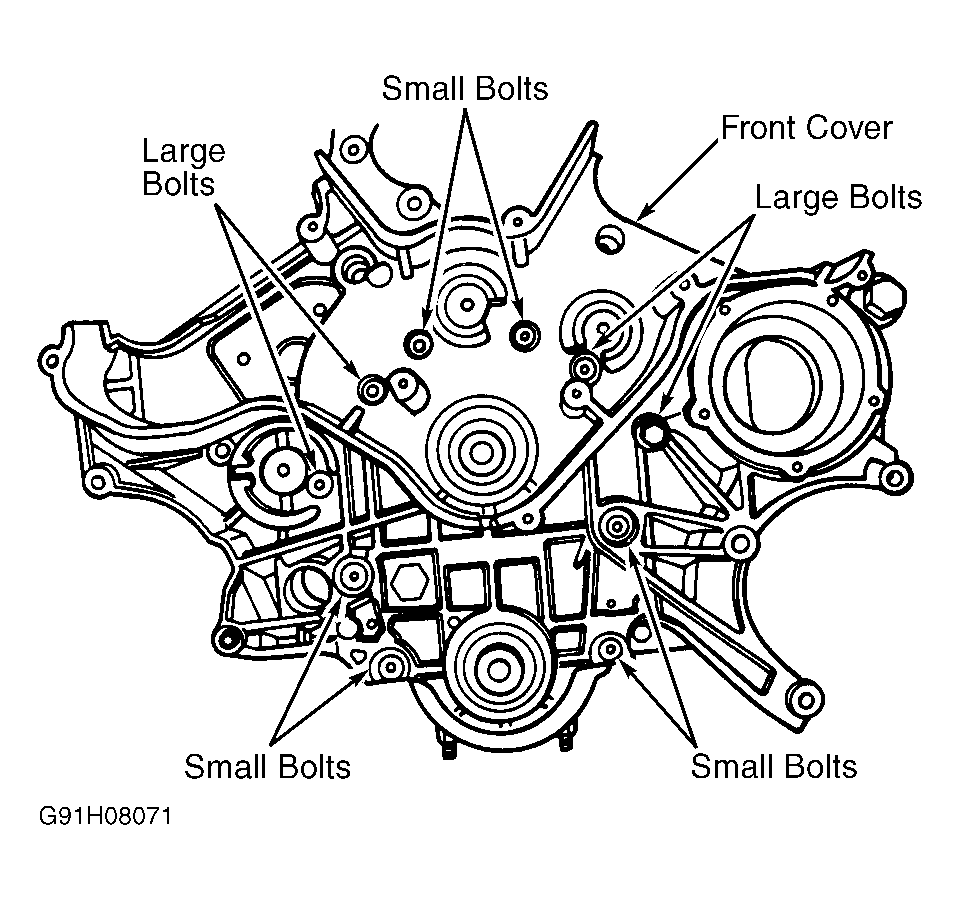

| Front Cover Bolt |
| Large Bolts |
35 (47) |
| Small Bolts |
18 (24) |
| Fuel Line Fitting |
22 (30) |
| Intake Manifold Bolts |
| 1991-93 |
| Upper (Plenum) & Lower (Manifold) |
18 (25) |
| 1994-1997 |
| Lower (Manifold) |
|
| Upper (Plenum) |
19 (26) |
| Intermediate Shaft Belt Sprocket Bolt |
96 (130) |
| Main Bearing Cap |
| Bolts |
| Step 1 |
37 (50) |
| Step 2 |
Additional 75 Degrees |
| Nuts (1991-93; If Equipped) |
39 (50) |
| Oil Distribution Cover Bolt |
| 1991-1993 |
18 (24) |
| 1994-1997 |
20 (27) |
| Oil Pan Baffle Nut |
18 (24) |
| Oil Pan Bolt/Nut |
|
| Oil Pump Drive Assembly Bolt |
| 1991-1993 |
35 (47) |
| 1994-1997 |
27 (36) |
| Oil Pump-To-Main Bearing Cap Bolt/Nut |
| 1991-1993 |
40 (54) |
| 1994-1997 |
43 (58) |
| Engine Mounting-To- Bracket Bolt (1991-93 Only) |
61 (83) |
| Side Plate Bolt |
18 (24) |
| Tensioner Mounting Bolts (1991-93 Only) |
18 (24) |
| Timing Belt Pulley & Bracket Bolt |
37 (50) |
| Timing Chain Tensioner Bolt |
18 (24) |
| INCH Lbs. (N.m) |
| Camshaft Carrier Cover Bolt |
| 1991-1993 |
89 (10) |
| 1994-1997 |
97 (11) |
| Camshaft Carrier End Cover Bolt |
89 (10) |
| Camshaft Thrust Plate Bolt |
89 (10) |
| Coolant Pump Mounting Bolt |
89 (10) |
| Exhaust Manifold Nut |
115 (13) |
| Fuel Rail Bolt |
89 (10) |
| Water Pump Bolt |
97 (11) |
