Headlamp Switch Test

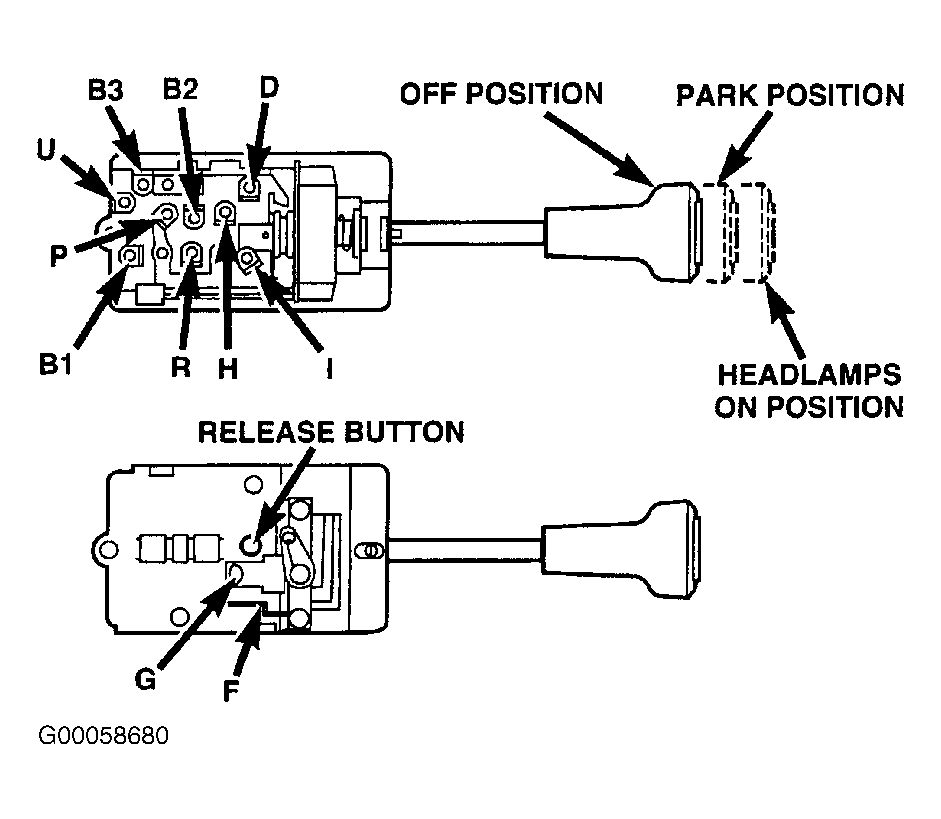

Remove headlamp switch. Use a ohmmeter, and check continuity between terminals of switch as shown. See HEADLAMP SWITCH TEST . Also, see Fig 1 for terminal identification.
HEADLAMP SWITCH TEST
| Switch Position | Continuity Between Terminals |
|---|---|
| OFF | B1 To P |
| PARK | B1 To P, B2 To R, B3 To U, B1 To P |
| ON | B1 To H, B2 To R, B3 To U |
| DIMMER MODE | R To l, B2 To l |
| Turn Switch To Dome Lamp ON Position | D To G |
| Turn Switch To Full Illumination | F To G |
| Resistance | |
| Turn Switch Full Left To Right | Variable Resistance 0-6 Ohms |
