MULTIFUNCTION Switch

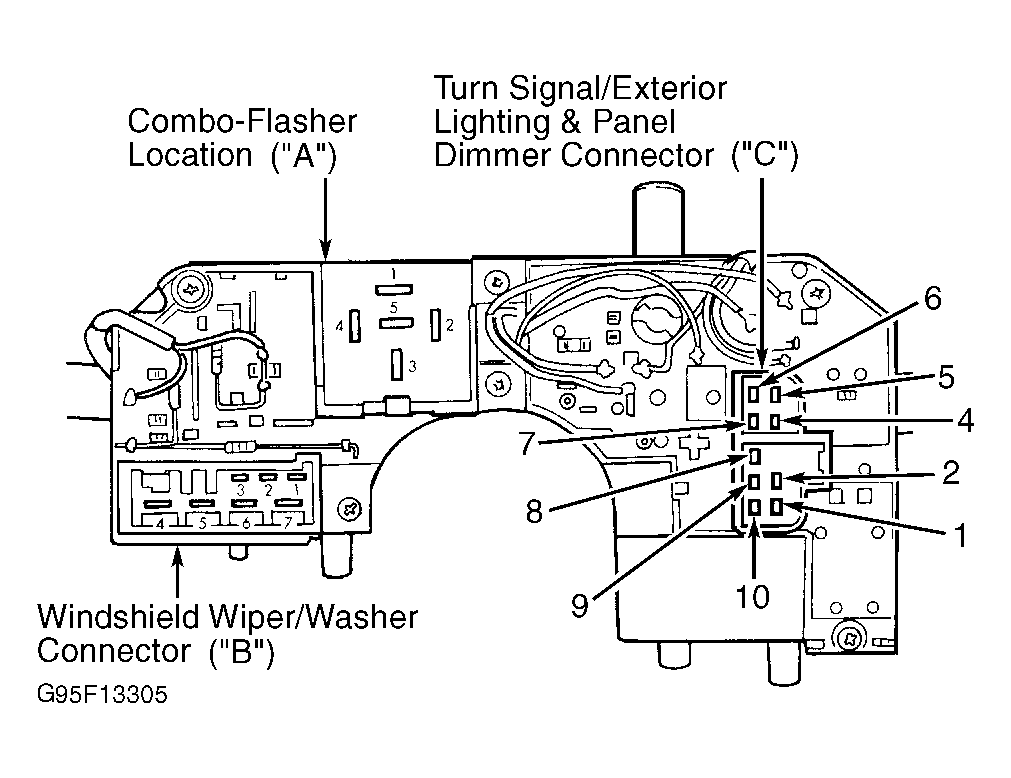

Remove instrument panel knee protector and steering column covers. Disconnect switch connector at steering column. Check continuity and resistance between indicated switch terminals with switch in specified positions. See MULTIFUNCTION SWITCH CONTINUITY and MULTIFUNCTION SWITCH RESISTANCE tables. See Fig 1 . If continuity is not as specified, replace multifunction switch.
MULTIFUNCTION SWITCH CONTINUITY
| Switch Position | Continuity Between Terminals | ||
|---|---|---|---|
| Turn Signal/Hazard | |||
| With Hazard Warning Off | |||
| Left | A1 & B7 | ||
| Right | A1 & B6 | ||
| With Hazard Warning On | |||
| Left, Right Or Off | A1 & B6; A2 & A5; A1 & B7; B6 & B7 | ||
| Foglights On | C9 & C10 | ||
| Headlights | |||
| Park | C1 & C2 | ||
| Low Beam | C1 & C2; C4 & C7 | ||
| High Beam | C1 & C2; C4 & C8 | ||
| Flash | C4 & C8 | ||
MULTIFUNCTION SWITCH RESISTANCE
| Switch Position | Between Terminals | Ohms | ||||
|---|---|---|---|---|---|---|
| Instrument Panel Dimmer | ||||||
| 1 | A2 & C6 | Less Than 100 | ||||
| 2 | A2 & C6 | 300-2630 | ||||
| 3 To 8 | A2 & C6 | Varies | ||||
| 9 | A2 & C6 | 4990-10,500 | ||||
| Wiper | ||||||
| Intermittent | ||||||
| 1 | B2 & B3 | 11,870 | ||||
| 2 | B2 & B3 | 9870 | ||||
| 3 | B2 & B3 | 7870 | ||||
| 4 | B2 & B3 | 5870 | ||||
| 5 | B2 & B3 | 3870 | ||||
| 6 | B2 & B3 | 1870 | ||||
| Low | B2 & B3 | 1250 | ||||
| High | B2 & B3 | 1820 | ||||
| Mist | B2 & B3 | 1250 | ||||
| Washer | B1 & B3 | (1) | ||||
|
|
||||||
