| Balance Shaft Carrier-to-Block Bolt |
40 (54) |
| Balance Shaft Chain Sprocket Bolt |
21 (29) |
| Balance Shaft Sprocket-to-Crankshaft Bolt |
11 (15) |

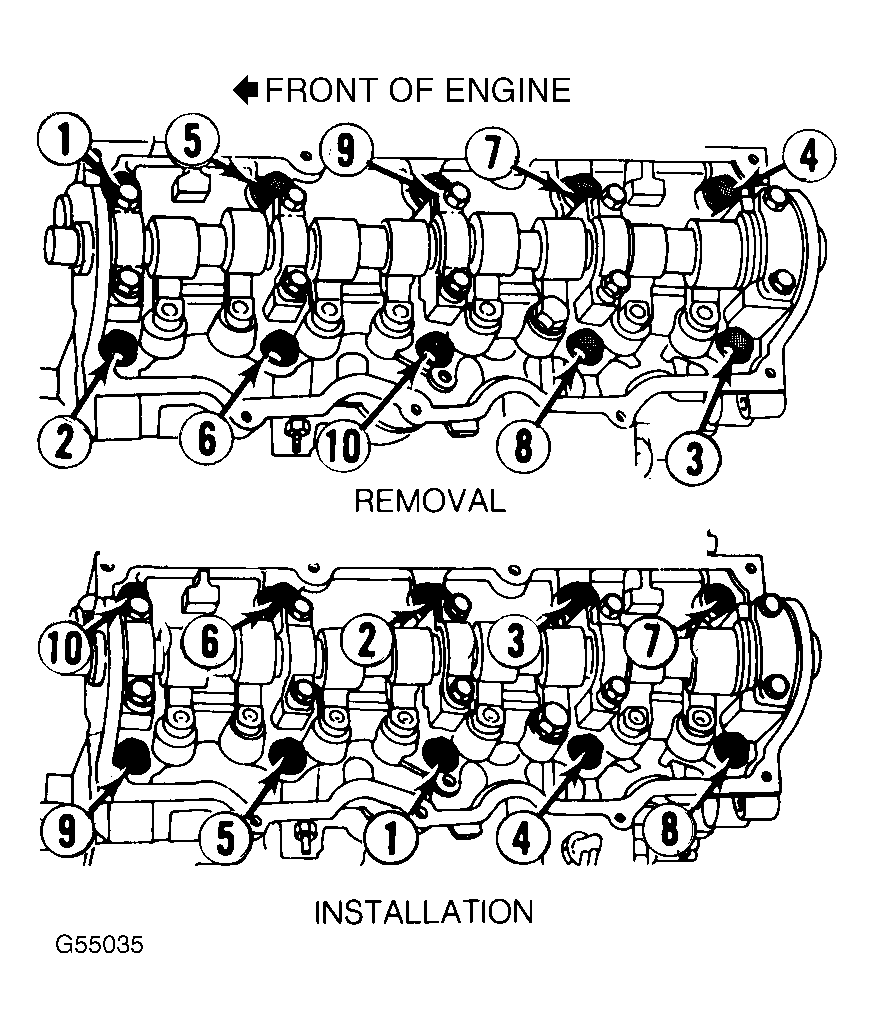

| Camshaft Bearing Cap Bolt |
18 (24) |
| Camshaft Sprocket Bolt |
65 (88) |
| Connecting Rod Cap Nut |
| Step 1 |
40 (54) |
| Step 2 |
Additional 1/4 Turn |
| Coolant Tube-to-Thermostat Housing |
30 (41) |
| Crankshaft Belt Sprocket Bolt |
85 (115) |
| Crankshaft Pulley Bolt |
20 (27) |
| Cylinder Head Bolt |
| Step 1 |
45 (61) |
| Step 2 |
65 (88) |
| Step 3 |
65 (88) |
| Step 4 |
Additional 1/4 Turn |
| Exhaust Manifold Nut |
17 (23) |
| Flywheel Bolt |
70 (95) |
| Fuel Rail Bolt |
21 (29) |
| Intake Manifold Bolt |
17 (23) |
| Intermediate Shaft Sprocket Bolt |
65 (88) |
| Main Bearing Cap Bolt |
| Step 1 |
30 (41) |
| Step 2 |
Additional 1/4 Turn |
| Oil Pick-Up Tube-to-Pump Bolt |
21 (29) |
| Oil Pump-to-Block Bolt |
17 (23) |

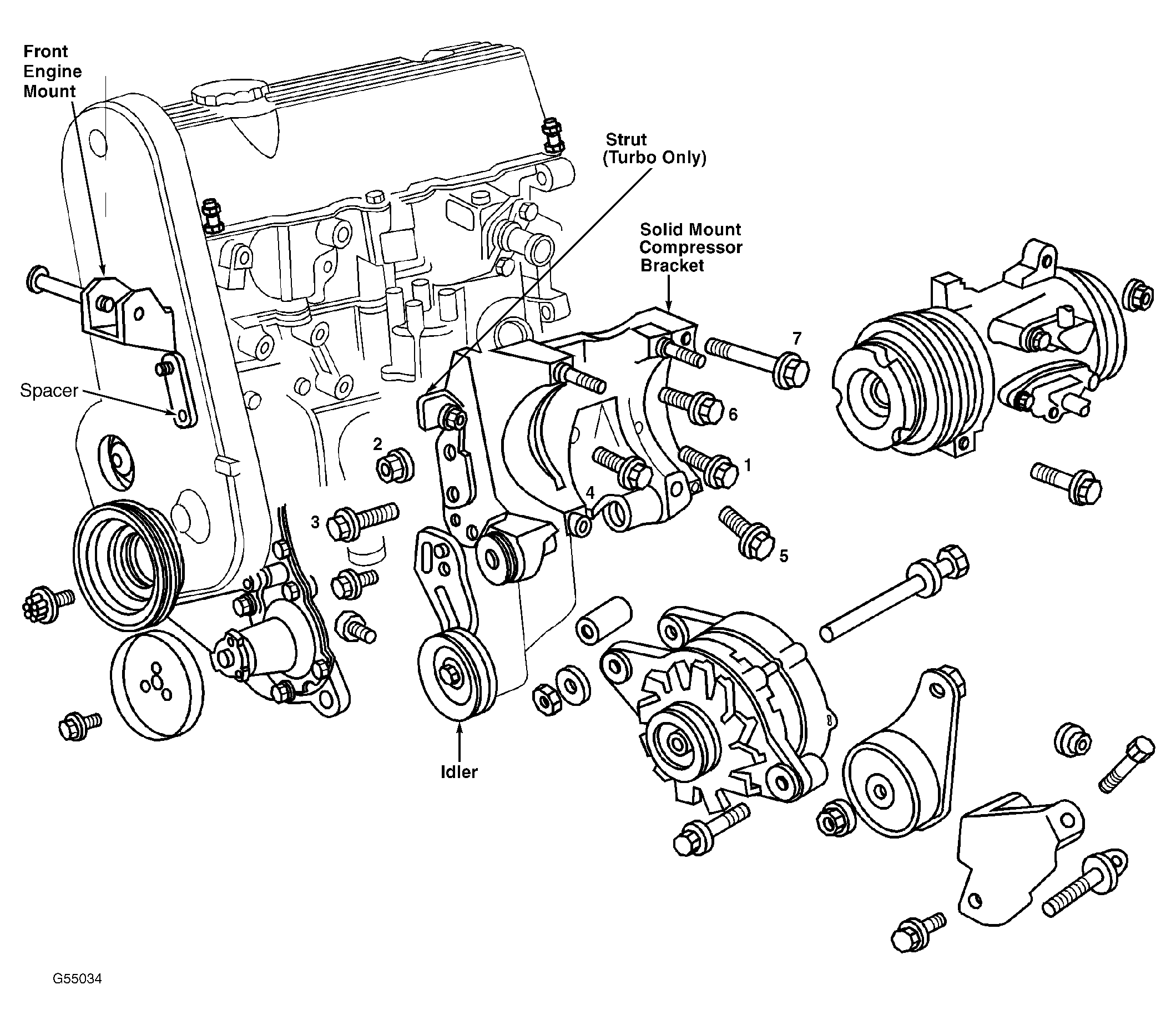

| Solid A/C Compressor Bracket |
|
| Timing Belt Tensioner Bolt |
45 (61) |
| Turbo Oil Lines |
10 (14) |
| Turbo Support Bracket |
| Bracket-to-Block Bolt |
40 (54) |
| Bracket-to-Turbo Bolt |
20 (27) |
| Turbo-to-Exhaust Manifold Nut |
40 (54) |
| Water Pump Housing Mounting Bolt |
| Lower |
40 (54) |
| Upper |
21 (29) |
| INCH Lbs. (N.m.) |
| Balance Shaft Chain Guide Nut |
105 (12) |
| Balance Shaft Chain Pivot & Tensioner Bolt |
105 (12) |
| Balance Shaft Cover Bolt |
105 (12) |
| Crankshaft Front & Rear Seal Retainer Bolt |
105 (12) |
| Fuel Pressure Regulator Nut |
65 (7) |
| Intermediate Shaft Retainer Bolt |
105 (12) |
| Oil Pan Bolt |
|
| Oil Pump Cover Bolt |
105 (12) |
| Timing Belt Cover Bolt |
40 (5) |
| Valve Cover Bolt |
105 (12) |
| Water Pump Pulley Bolt |
105 (12) |
| Water Pump-to-Housing Bolt |
105 (12) |
