If no cluster display is present, refer to NO CLUSTER DISPLAY FLOW CHART (CRT/DID EQUIPPED) or NO CLUSTER DISPLAY FLOW CHART (NON-CRT/DID EQUIPPED). See Fig 1
and Fig 2
.

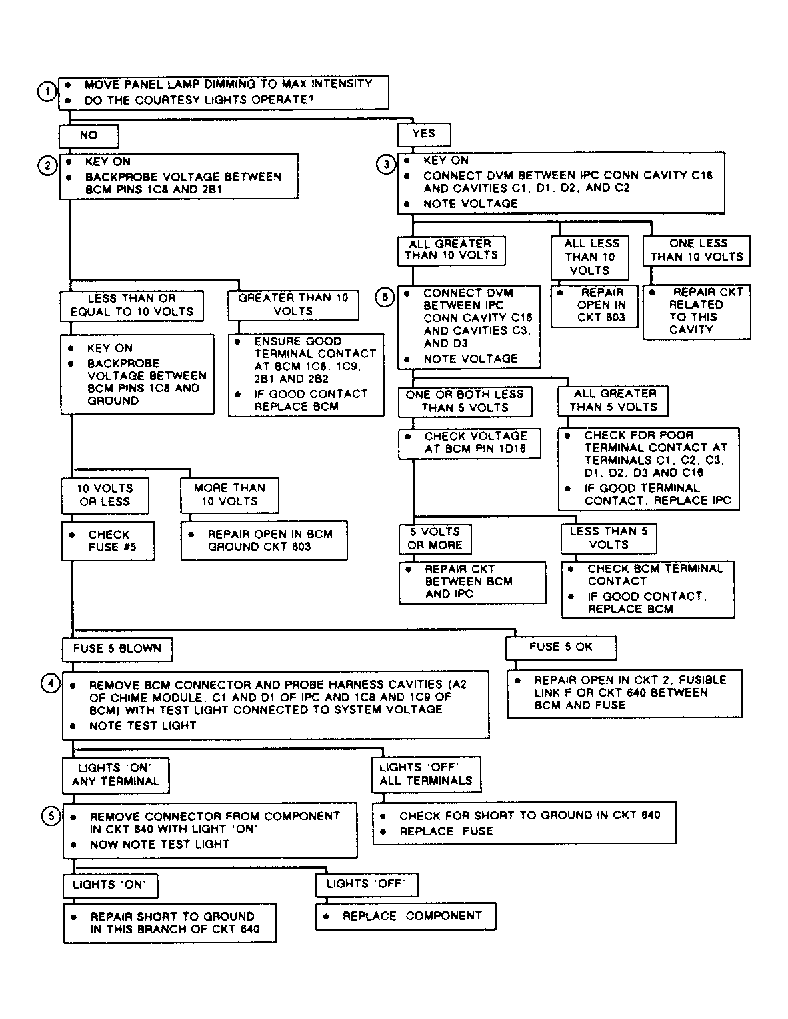

Fig 1: No Cluster Display Flow Chart - (CRT/DID Equipped)
Courtesy of GENERAL MOTORS CORP.

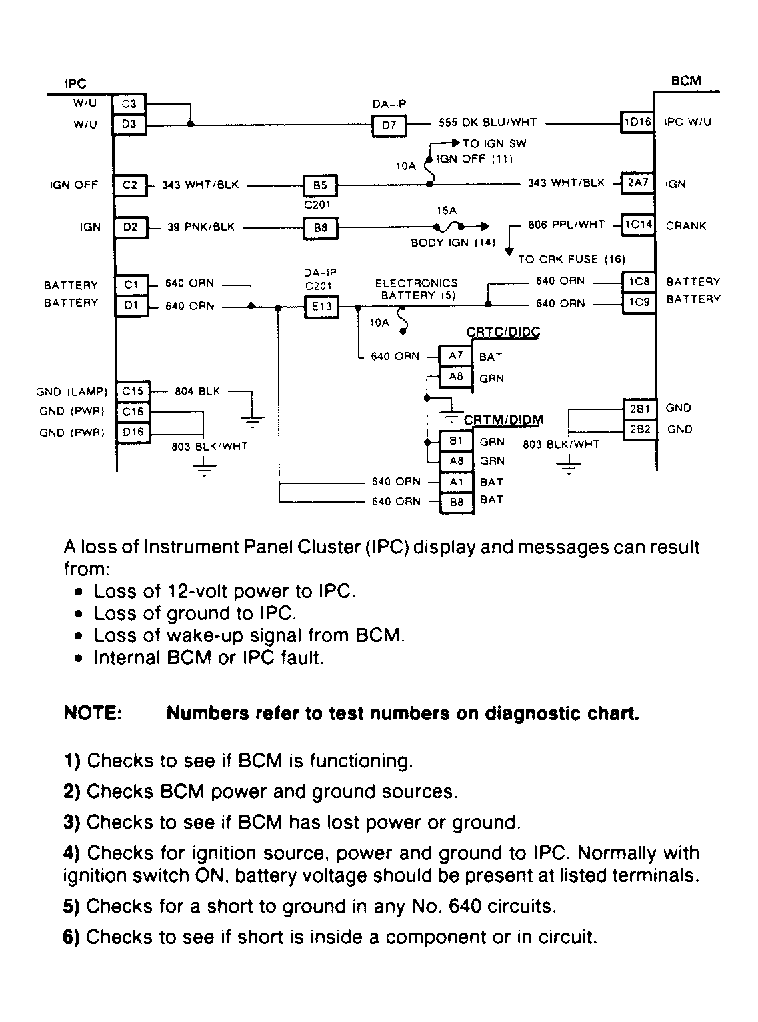

Fig 2: No Cluster Display Flow Chart - (CRT/DID Equipped)
Courtesy of GENERAL MOTORS CORP.

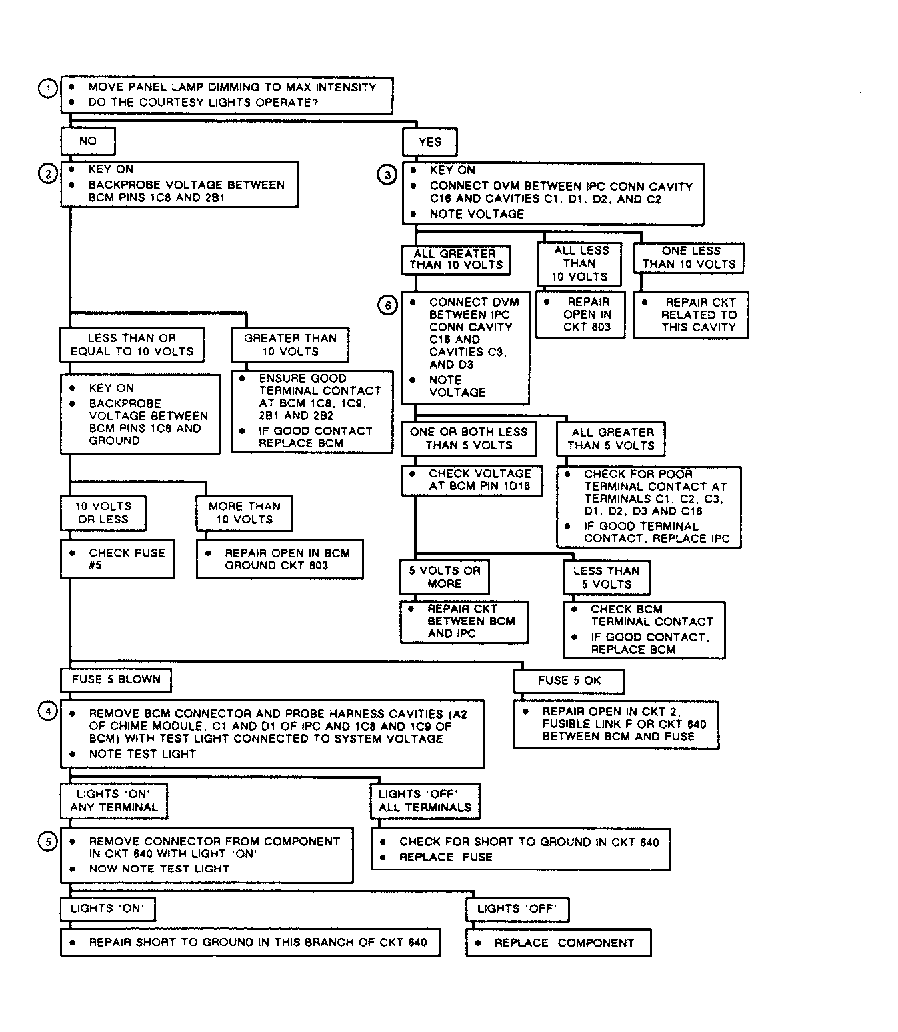

Fig 3: No Cluster Display Flow Chart - (Non-CRT/DID Equipped)
Courtesy of GENERAL MOTORS CORP.

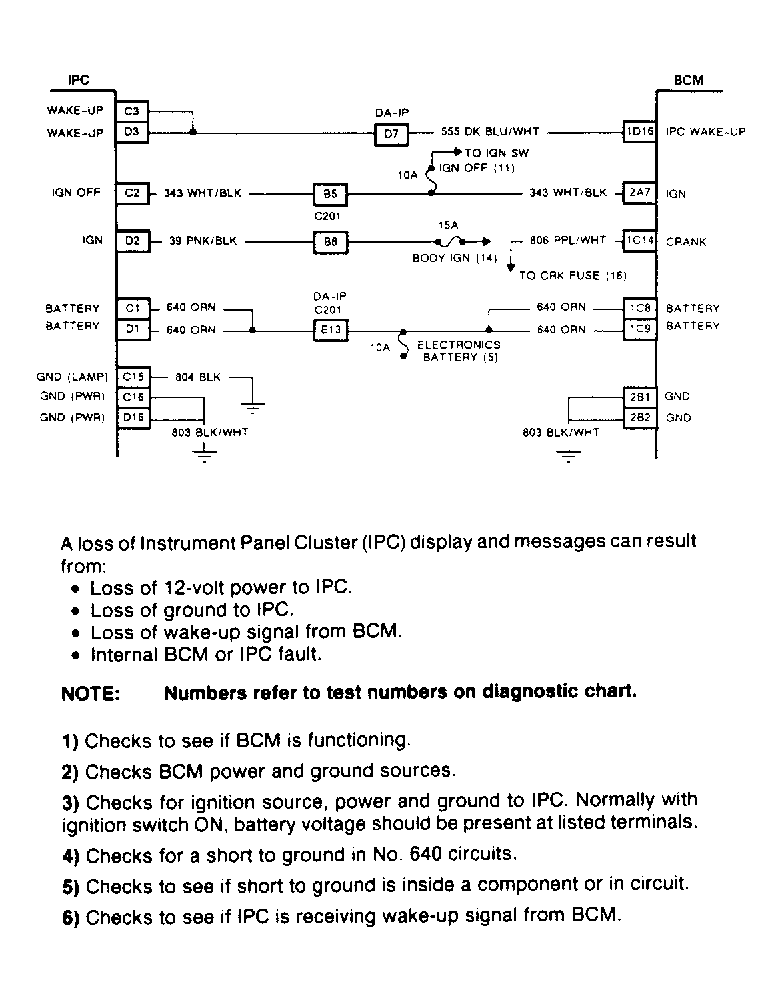

Fig 4: No Cluster Display Flow Chart - (Non-CRT/DID Equipped)
