Speedometer, Gauges & Printed Circuits: Removal
- Remove screws attaching steering column trim plate and remove trim plate. Remove screws attaching left hand trim plate and remove plate. Remove tripometer knob.

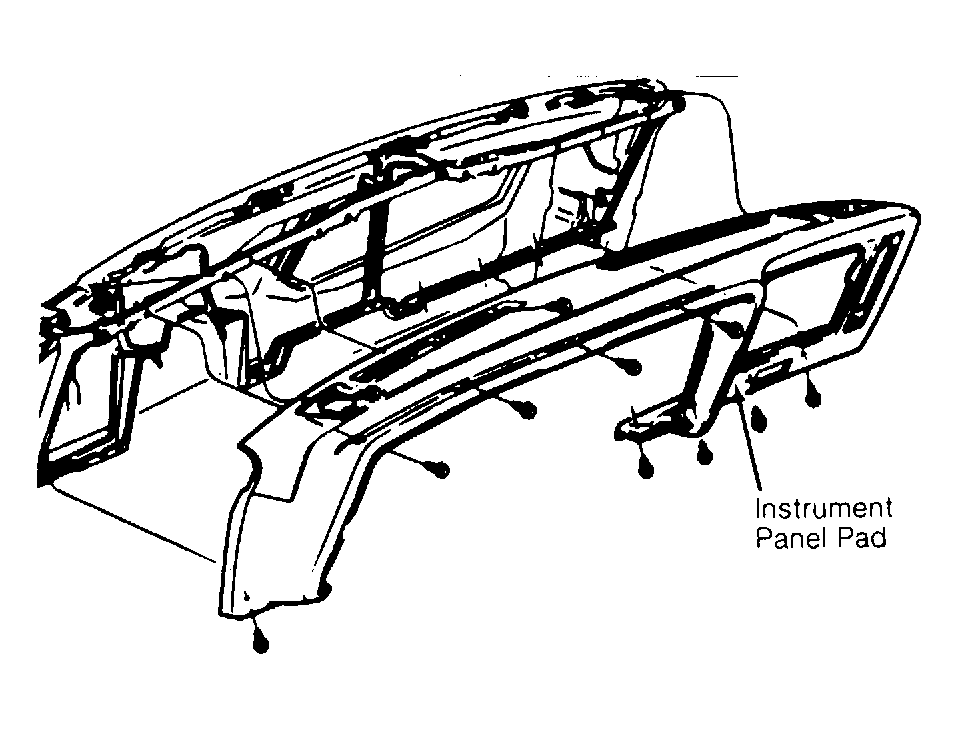

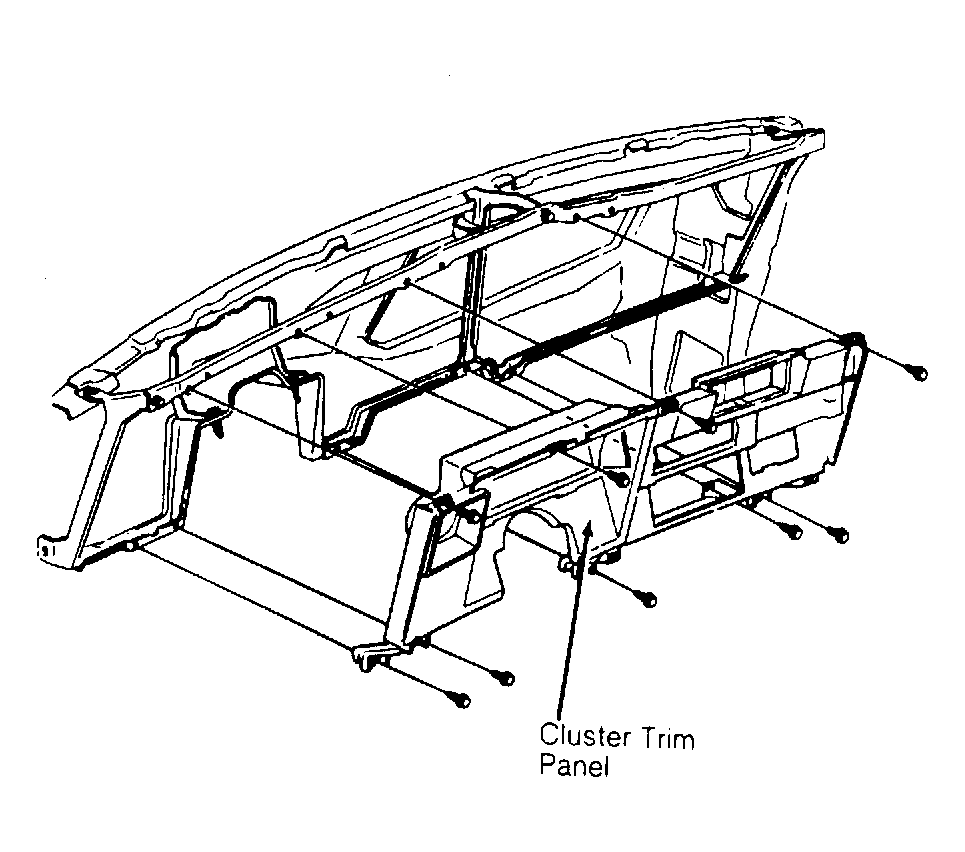

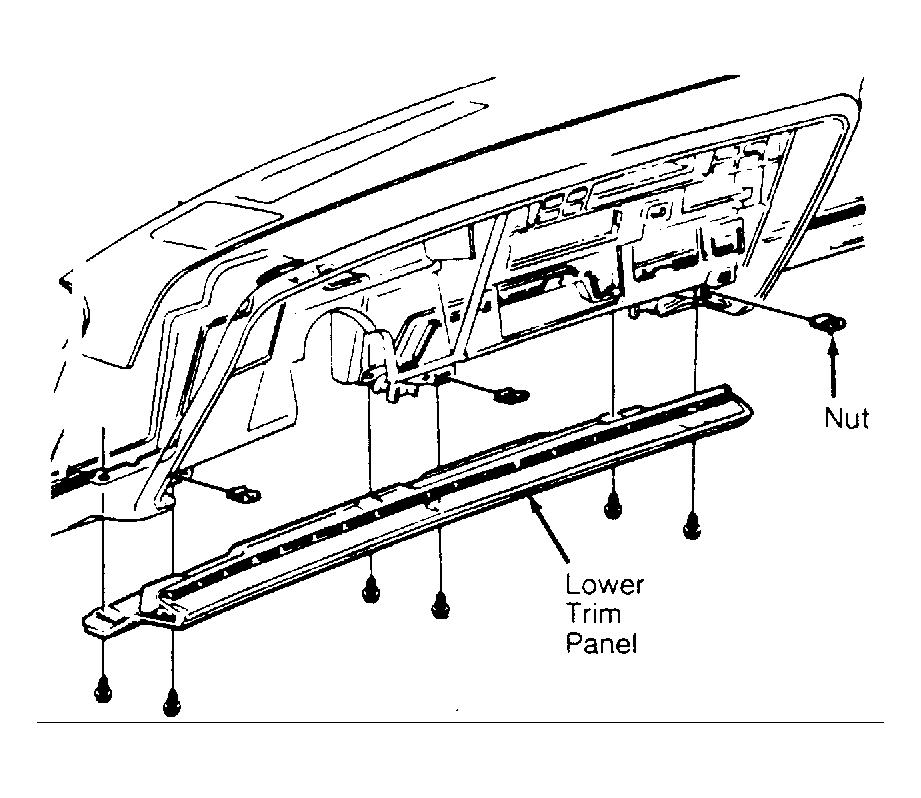

- Remove screws and plastic snap-in retainers attaching speedometer lens to instrument cluster. Remove lens from cluster. Remove screws attaching face plate to instrument cluster. See Figure , Figure andFigure . Remove screws attaching speedometer to cluster.
- Raise vehicle and disconnect speedometer cable at transmission. Lower vehicle. Pull speedometer rearward far enough to disengage speedometer cable. Remove screw securing speed sensor to speedometer head. Remove speedometer.
NOTE:
When inspecting printed circuit, check individual problem circuits visually for breaks from cluster connector contact-to-cluster bulb or gauge terminal locations.
