Exploded View

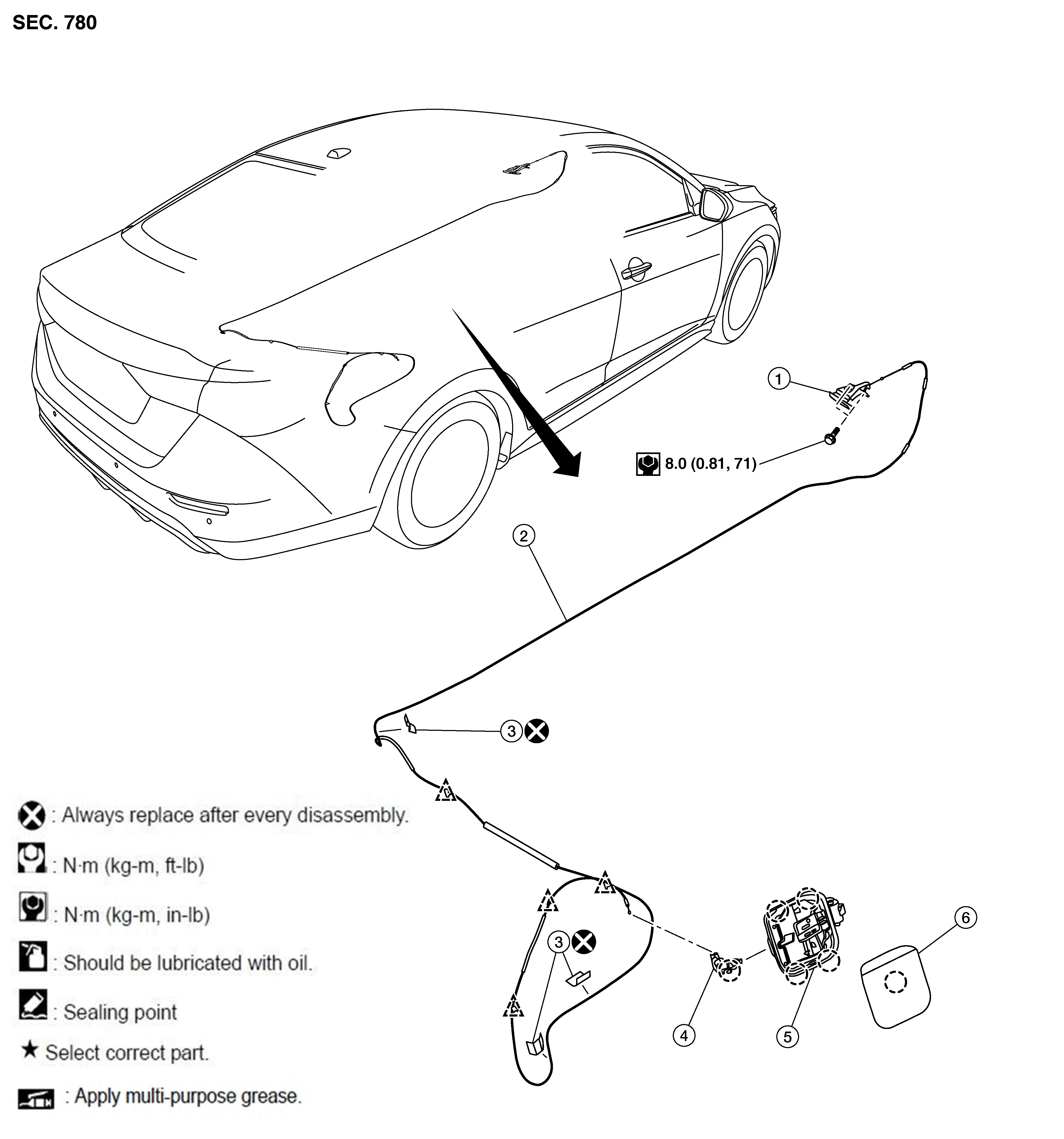

Fig 1: Fuel Filler Lid Opener Components With Torque Specifications
GNSALKIA1093Z-093Courtesy of NISSAN NORTH AMERICA, INC.

1.

Fuel filler lid opener lever

2.

Fuel filler lid opener cable

3.

Cable protector

4.

Fuel filler lid lock assembly

5.

Fuel filler base

6.

Fuel filler lid

SYMBOL

Clip

SYMBOL

Pawl
