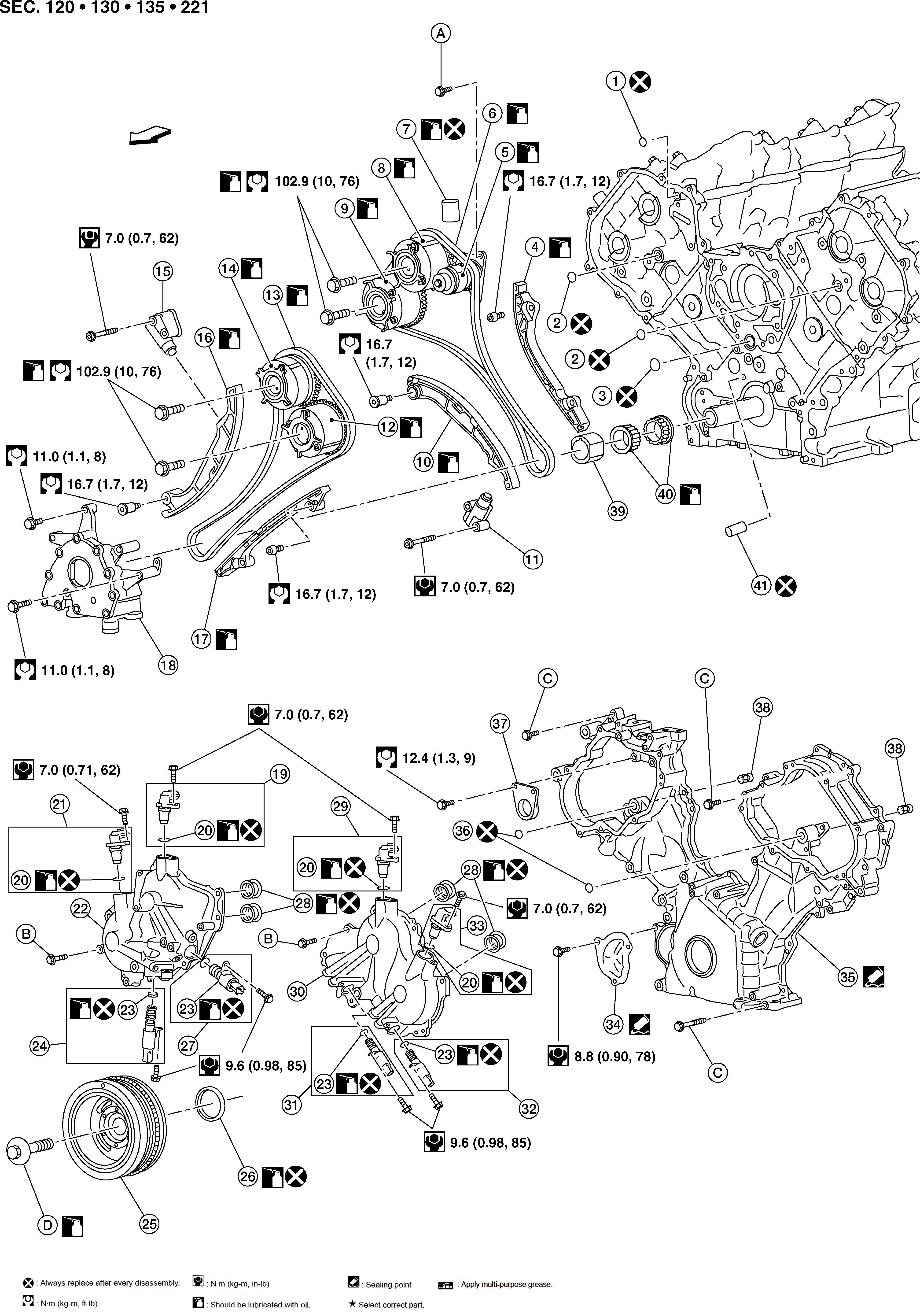

Exploded View
|
1. |
O-ring |
2. |
O-ring |
3. |
O-ring |
|
4. |
Tension guide (bank 2) |
5. |
High pressure fuel pump camshaft |
6. |
Timing chain (bank 2) |
|
7. |
Lifter |
8. |
Intake camshaft sprocket (bank 2) |
9. |
Exhaust camshaft sprocket (bank 2) |
|
10. |
Slack guide (bank 2) |
11. |
Timing chain tensioner (bank 2) |
12. |
Exhaust camshaft sprocket (bank 1) |
|
13. |
Timing chain (bank 1) |
14. |
Intake camshaft sprocket (bank 1) |
15. |
Timing chain tensioner (bank 1) |
|
16. |
Slack guide (bank 1) |
17. |
Tension guide (bank 1) |
18. |
Oil pump |
|
19. |
Intake camshaft position sensor (bank 2) |
20. |
O-ring |
21. |
Exhaust camshaft position sensor (bank 2) |
|
22. |
Valve timing control cover (bank 2) |
23. |
O-ring |
24. |
Exhaust valve timing control solenoid valve (bank 2) |
|
25. |
Crankshaft pulley |
26. |
Front oil seal |
27. |
Intake valve timing control solenoid valve (bank 2) |
|
28. |
Seal ring |
29. |
Intake camshaft position sensor (bank 1) |
30. |
Valve timing control cover (bank 1) |
|
31. |
Intake valve timing control solenoid valve (bank 1) |
32. |
Exhaust valve timing control solenoid valve (bank 1) |
33. |
Exhaust camshaft position sensor (bank 1) |
|
34. |
Timing chain tensioner cover |
35. |
Front cover |
36. |
O-ring |
|
37. |
Camshaft bracket |
38. |
Oil filter (for valve timing control solenoid valve) |
39. |
Oil pump drive spacer |
|
40. |
Crankshaft sprocket |
41. |
Oil jet (bank 2) |
A. |
Refer to INSTALLATION . |
|
B. |
Refer to INSTALLATION . |
C. |
Refer to INSTALLATION . |
D. |
Refer to INSTALLATION . |
|
|
Front |
||||
