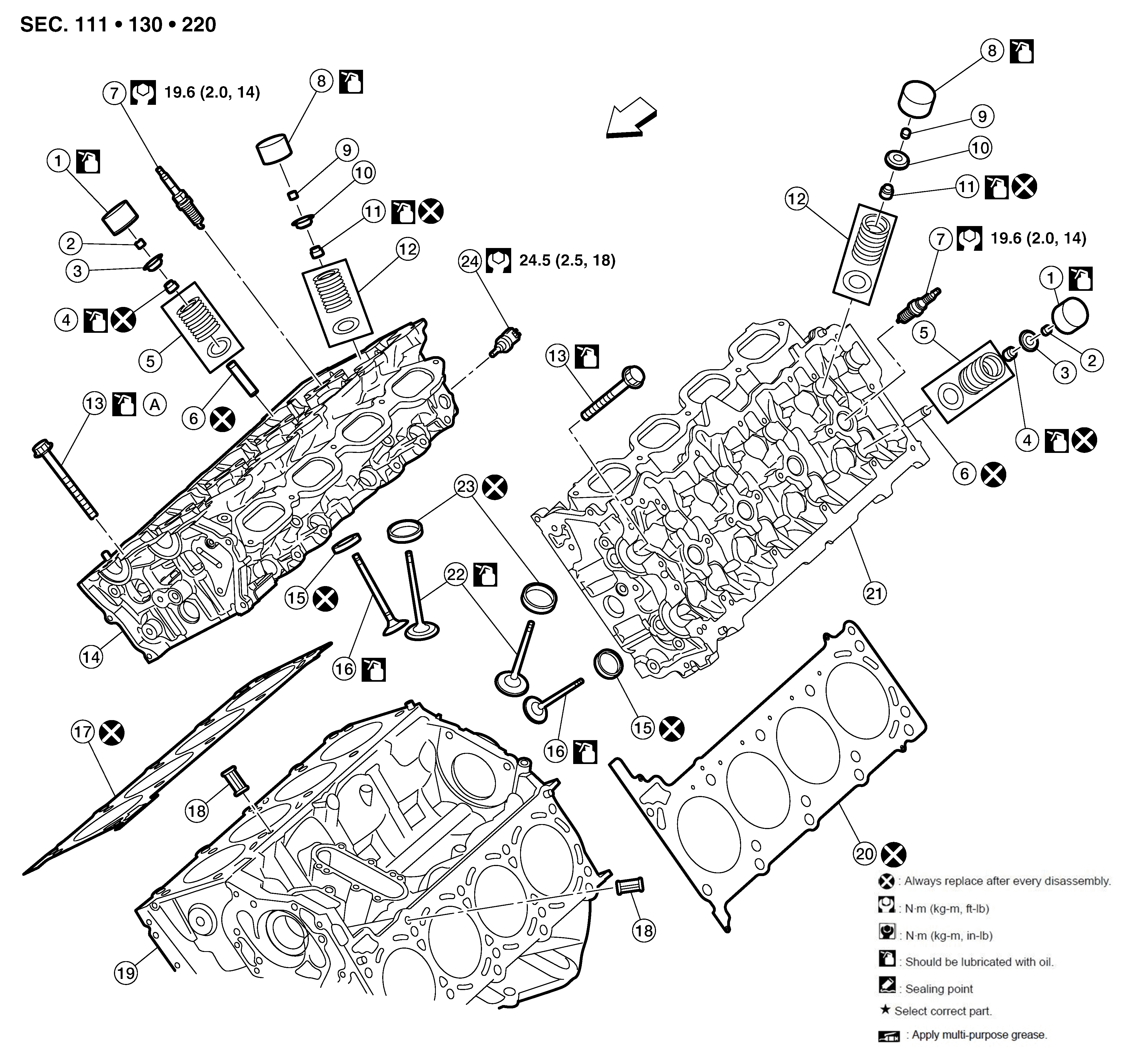

Exploded View
WARNING: This page is about a different variant/trim than selected.
|
1. |
Valve lifter (EXH) |
2. |
Valve collet (EXH) |
3. |
Valve spring retainer (EXH) |
|
4. |
Valve oil seal (EXH) |
5. |
Valve spring (with valve spring seat) (EXH) |
6. |
Valve guide (EXH) |
|
7. |
Spark plug |
8. |
Valve lifter (INT) |
9. |
Valve collet (INT) |
|
10. |
Valve spring retainer (INT) |
11. |
Valve oil seal (INT) |
12. |
Valve spring (with valve spring seat) (INT) |
|
13. |
Cylinder head bolt |
14. |
Cylinder head (bank 2) |
15. |
Valve seat (EXH) |
|
16. |
Valve (EXH) |
17. |
Cylinder head gasket (bank 2) |
18. |
Oil filter (for VVEL ladder assembly) |
|
19. |
Cylinder block |
20. |
Cylinder head gasket (bank 1) |
21. |
Cylinder head (bank 1) |
|
22. |
Valve (INT) |
23. |
Valve seat (INT) |
24. |
Engine coolant temperature sensor 1 |
|
A. |
Refer to INSTALLATION . |
|
Front |
CAUTION:
A high degree of precision is required for a valve on the intake side. Do not remove the valve related parts unless necessary.
NOTE:
Cylinder head (bank 1/bank 2) cannot be replaced as a single part because it is machined together with VVEL ladder assembly.
