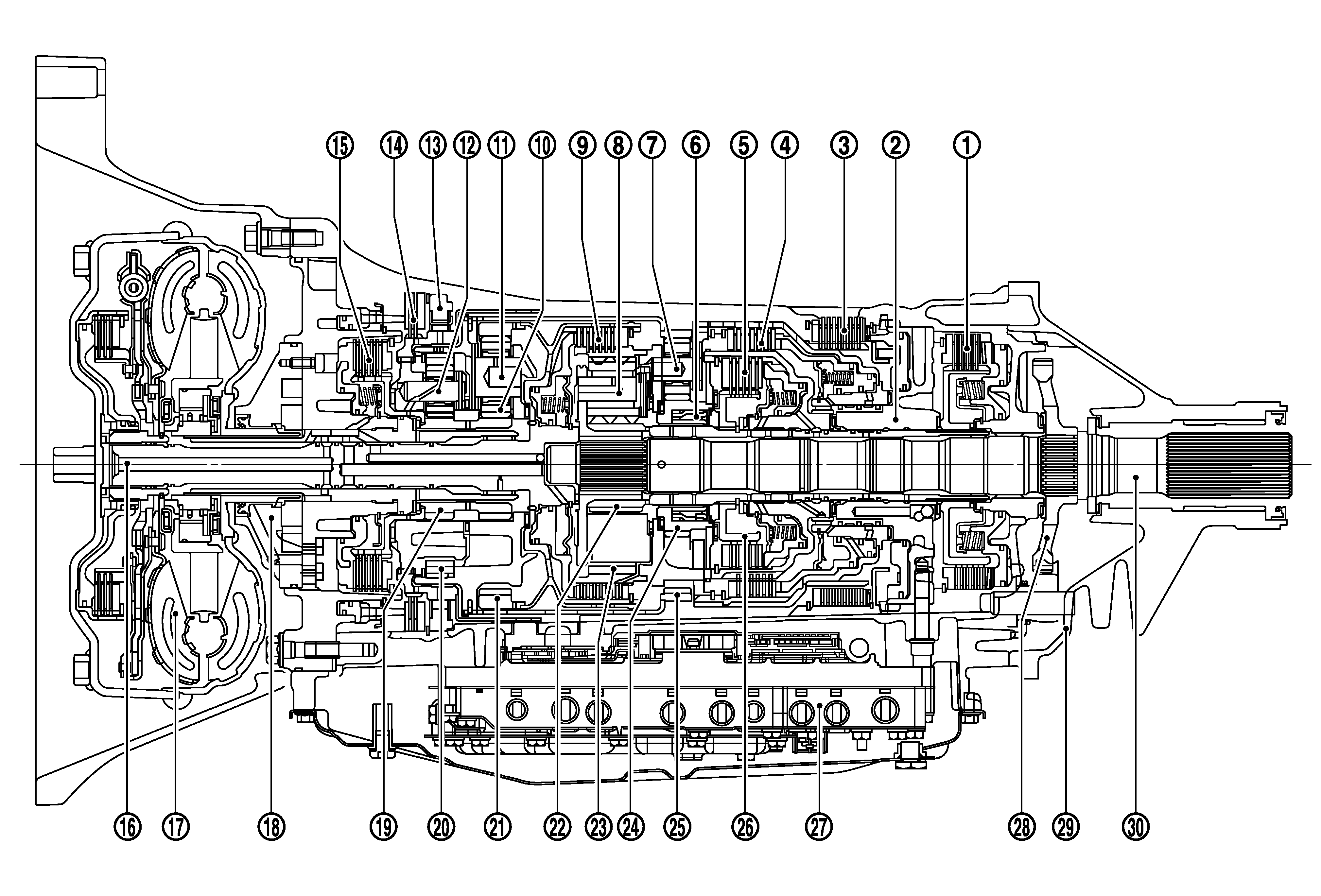

Cross-Sectional View
WARNING: This page is about a different variant/trim than selected.
|
|
Low brake |
|
Drum support |
|
Reverse brake |
|
|
Direct clutch |
|
High and low reverse clutch |
|
2nd one-way clutch |
|
|
Rear carrier *1 |
|
Mid carrier |
|
Input clutch |
|
|
Front sun gear *2 |
|
Front carrier *3 |
|
Under drive carrier |
|
|
1st one-way clutch |
|
Front brake |
|
2346 brake |
|
|
Input shaft *4 |
|
Torque converter |
|
Oil pump |
|
|
Under drive sun gear *2 |
|
Under drive internal gear *3 |
|
Front internal gear *4 |
|
|
Mid sun gear |
|
Mid internal gear *1 |
|
Rear sun gear |
|
|
Rear internal gear |
|
High and low reverse clutch hub |
|
Control valve & TCM |
|
|
Parking gear |
|
Rear extension |
|
Output shaft |
|
*1: 7 and 23 are one unit. |
|||||
|
*2: 10 and 19 are one unit. |
|||||
|
*3: 11 and 20 are one unit. |
|||||
|
*4: 16 and 21 are one unit. |
|||||
