Brake System
WARNING: This page is about a different car, the 2019 Nissan NV3500 HD, 2019 Nissan NV2500 HD, and 2019 Nissan NV1500. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of NISSAN NORTH AMERICA, INC.
|

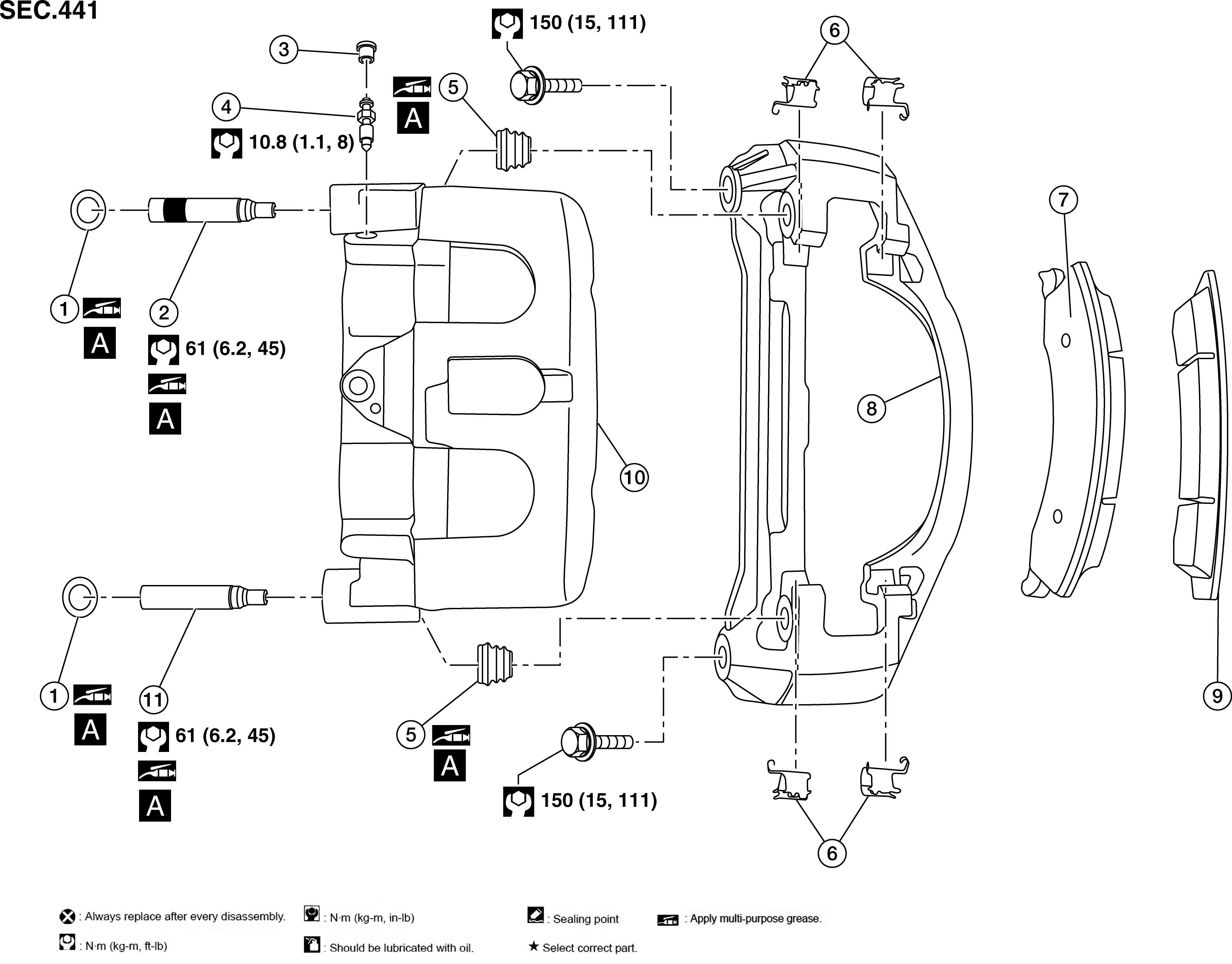

1.
|
Guide pin caps
|
2.
|
Upper guide pin
|
3.
|
Bleeder cap
|
|
4.
|
Bleeder valve
|
5.
|
Guide pin boot
|
6.
|
Pad retainers
|
|
7.
|
Inner pad
|
8.
|
Torque member
|
9.
|
Outer pad
|
|
10.
|
Cylinder body
|
11.
|
Lower guide pin
|
A.
|
Rubber grease
|
