Exploded View

WARNING: This page is about a different car, the 2019 Nissan NV3500 HD, 2019 Nissan NV2500 HD, and 2019 Nissan NV1500. However, it is still accessible from the selected car via links, so may be relevant.

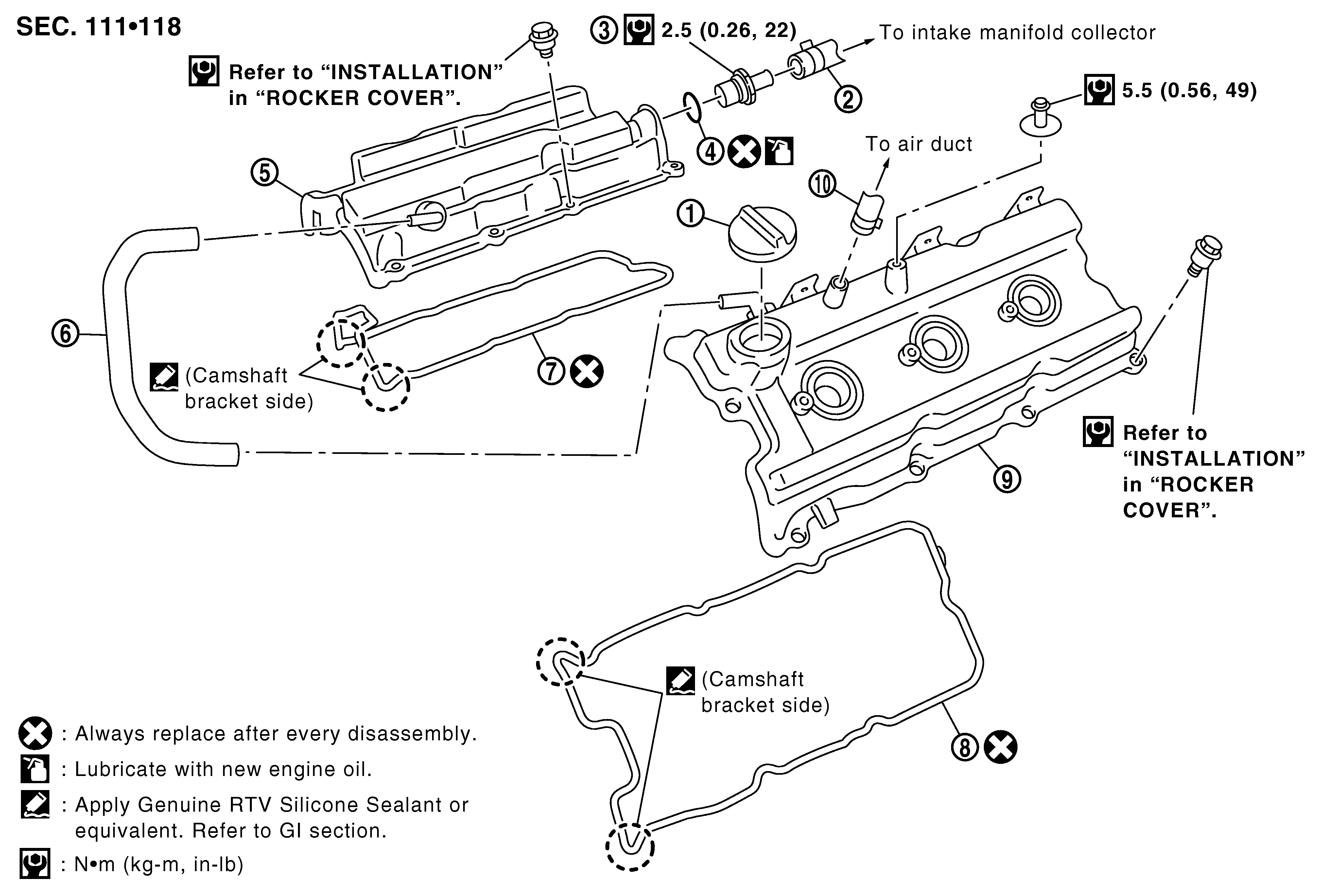

Fig 1: Rocker Cover Components With Torque Specifications
G04146601Courtesy of NISSAN NORTH AMERICA, INC.

1.

Oil filler cap

2.

PCV hose

3.

PCV valve

4.

O-ring

5.

Rocker cover (RH)

6.

PCV hose

7.

Rocker cover gasket (RH)

8.

Rocker cover gasket (LH)

9.

Rocker cover (LH)

10.

PCV hose
