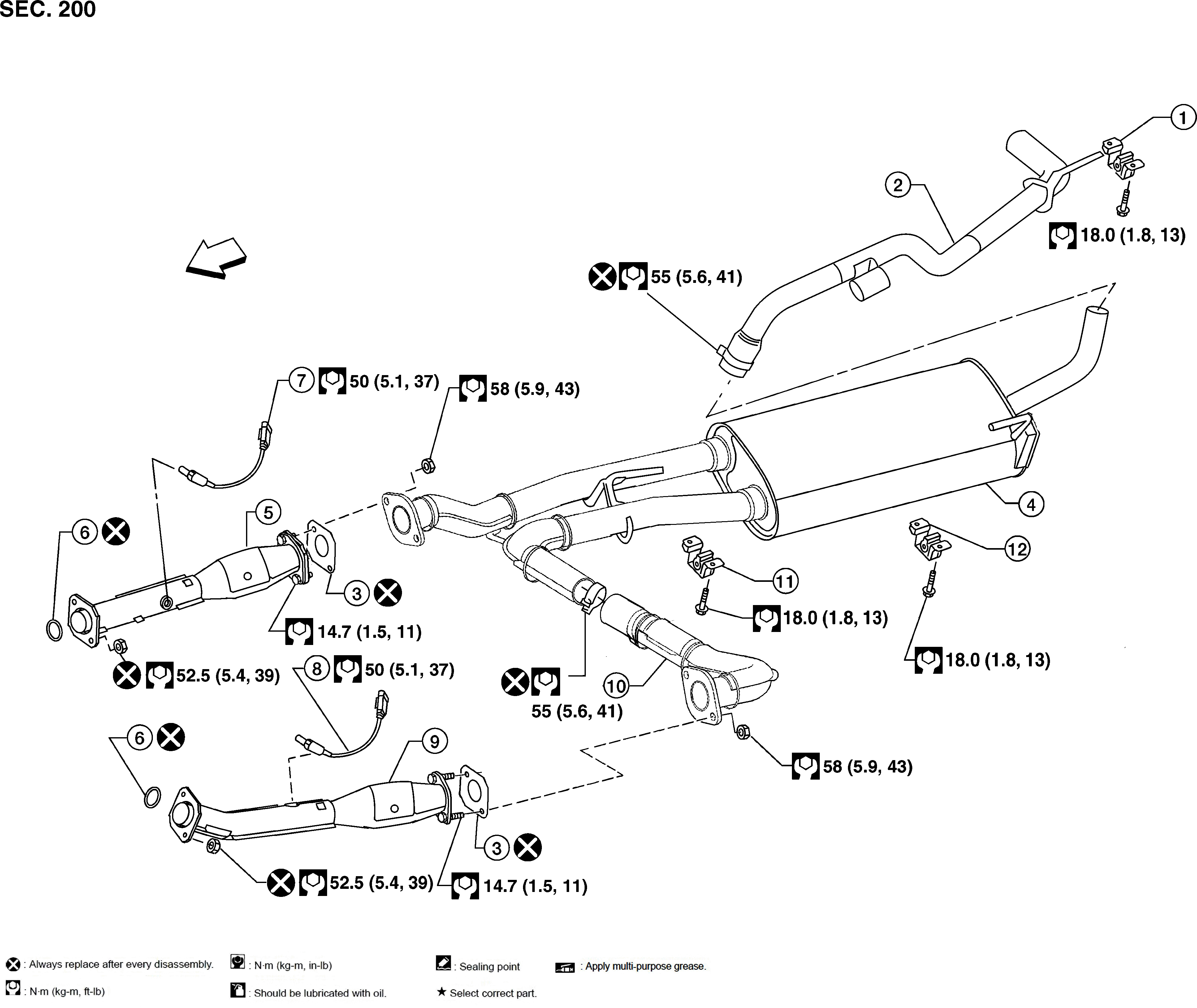

Exploded View
WARNING: This page is about a different car, the 2019 Nissan NV3500 HD, 2019 Nissan NV2500 HD, and 2019 Nissan NV1500. However, it is still accessible from the selected car via links, so may be relevant.
|
1. |
Tailpipe hanger bracket |
2. |
Tailpipe |
3. |
Gasket |
|
4. |
Main muffler |
5. |
Right front exhaust tube |
6. |
Ring gasket |
|
7. |
Heated oxygen sensor 2 (bank 1) |
8. |
Heated oxygen sensor 2 (bank 2) |
9. |
Left front exhaust tube |
|
10. |
Center exhaust tube |
11. |
Muffler hanger bracket front |
12. |
Muffler hanger bracket rear |
|
|
Front |
|
1. |
Tailpipe hanger bracket |
2. |
Tailpipe |
3. |
Gasket |
|
4. |
Main muffler |
5. |
Right front exhaust tube |
6. |
Ring gasket |
|
7. |
Heated oxygen sensor 2 (bank 2) |
8. |
Heated oxygen sensor 2 (bank 1) |
9. |
Left front exhaust tube |
|
10. |
Center exhaust tube |
11. |
Muffler hanger bracket front |
12. |
Muffler hanger bracket rear |
|
|
Front |
