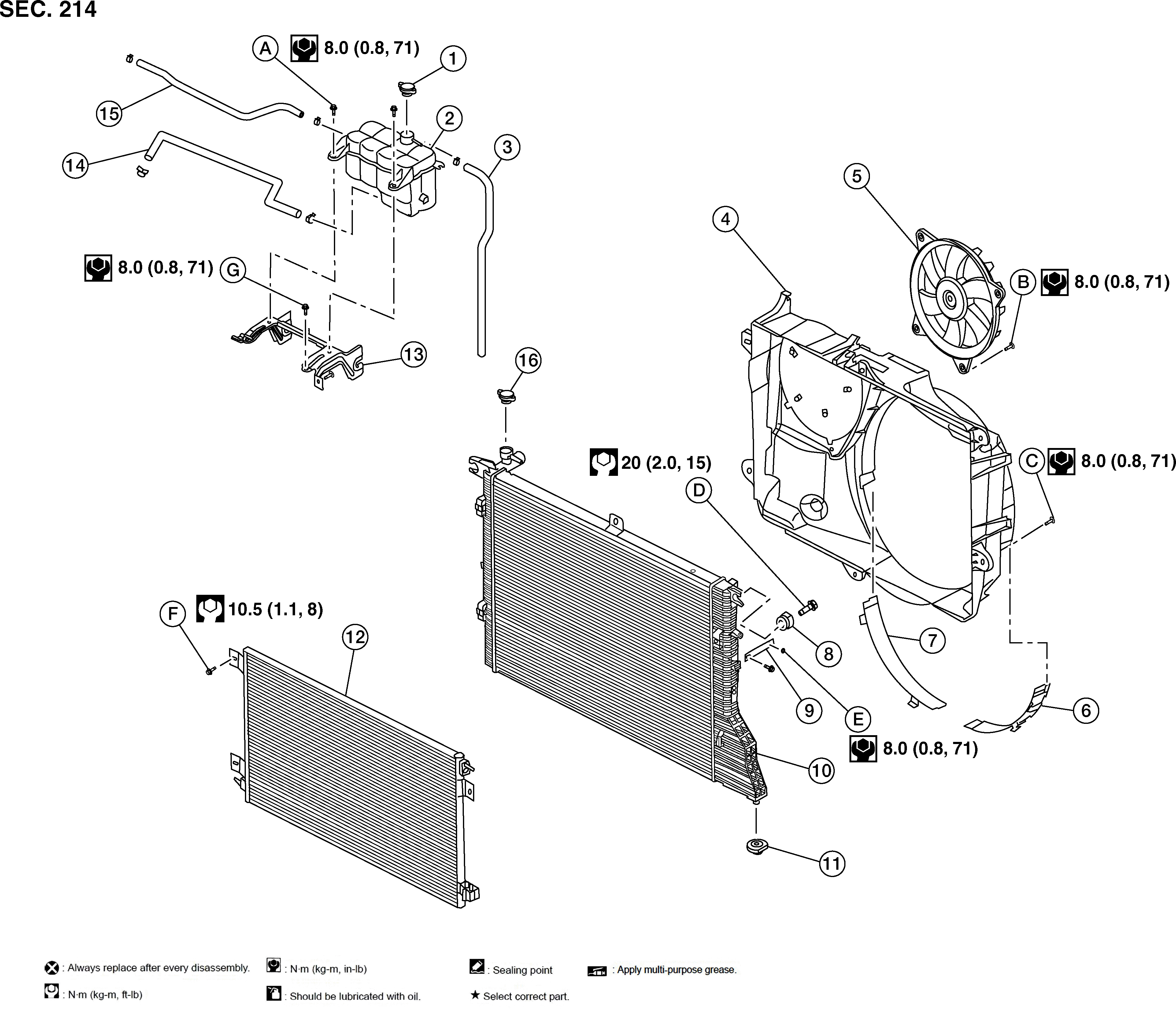

Exploded View
WARNING: This page is about a different car, the 2019 Nissan NV3500 HD, 2019 Nissan NV2500 HD, and 2019 Nissan NV1500. However, it is still accessible from the selected car via links, so may be relevant.
|
1. |
Reservoir tank cap |
2. |
Reservoir tank |
3. |
Overflow hose |
|
4. |
Radiator shroud (upper) |
5. |
Cooling fan assembly |
6. |
Radiator shroud (LH) (lower) |
|
7. |
Radiator shroud (RH) (lower) |
8. |
Mounting rubber (upper) |
9. |
A/C tube bracket |
|
10. |
Radiator |
11. |
Mounting rubber (lower) |
12. |
A/C condenser |
|
13. |
Reservoir tank lift bracket |
14. |
Water hose |
15. |
Reservoir tank hose |
|
16. |
Radiator cap |
A. |
Reservoir tank bolt |
B. |
Cooling fan assembly bolt |
|
C. |
Radiator shroud (upper) bolt |
D. |
Radiator bolt |
E. |
A/C tube bracket bolt |
|
F. |
A/C condenser bolt |
G. |
Reservoir tank lift bracket bolt |
