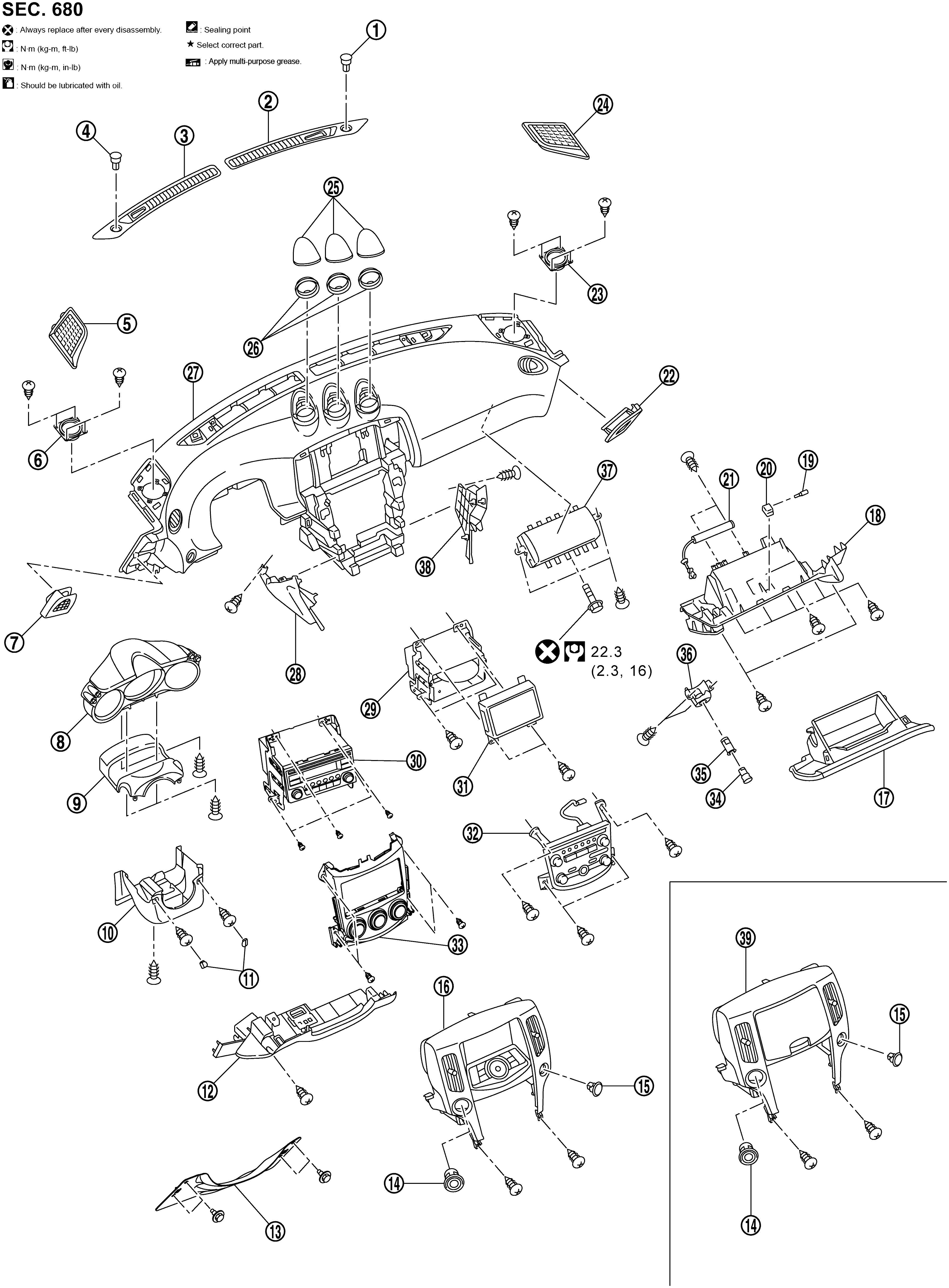

INSTRUMENT PANEL ASSEMBLY : Exploded View
|
1. |
Optical sensor |
2. |
Front defroster grille RH |
3. |
Front defroster grille LH |
|
4. |
Sunload sensor |
5. |
Speaker grille LH |
6. |
Tweeter LH |
|
7. |
Instrument side finisher LH |
8. |
Combination meter |
9. |
Steering column upper cover |
|
10. |
Steering column lower cover |
11. |
Steering column mask |
12. |
Instrument lower panel LH |
|
13. |
Protector knee lower LH |
14. |
Push-button ignition switch |
15. |
Door lock status indicator (if equipped) |
|
16. |
Cluster lid C (with NAVI) |
17. |
Glove box assembly |
18. |
Instrument lower panel RH |
|
19. |
Socket and bulb |
20. |
Illumination lamp |
21. |
Glove box damper (if equipped) |
|
22. |
Instrument side finisher RH |
23. |
Tweeter RH |
24. |
Speaker grille RH |
|
25. |
Triple meter panel |
26. |
Triple meter cover |
27. |
Instrument panel assembly |
|
28. |
Instrument side panel LH |
29. |
AV control unit |
30. |
Audio unit |
|
31. |
Display unit |
32. |
Cluster lid C finisher |
33. |
Cluster lid C finisher |
|
34. |
Power socket cap |
35. |
Power socket inner case |
36. |
Power socket finisher |
|
37. |
Front passenger air bag module |
38. |
Instrument side panel RH |
39. |
Cluster lid C (without NAVI) |
|
|
: Always replace after every disassembly. |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
