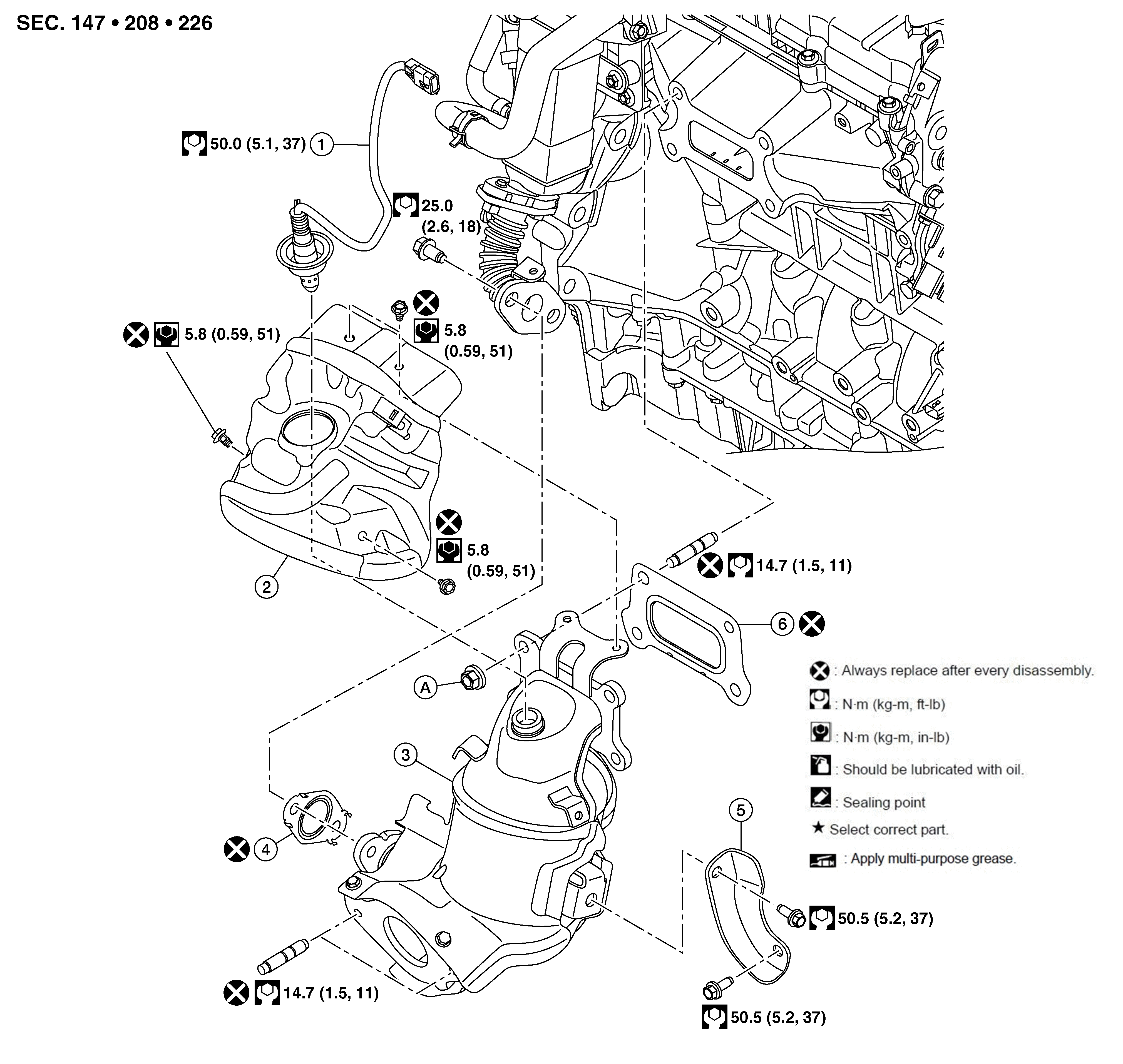

CATALYST : Exploded View
WARNING: This page is about a different variant/trim than selected.
|
1. |
Air fuel ratio (A/F) sensor-1 |
2. |
Catalyst heat shield |
3. |
Catalyst |
|
4. |
EGR inlet tube gasket |
5. |
Catalyst gusset |
6. |
Gasket |
|
A. |
Refer to Removal and Installation . |
