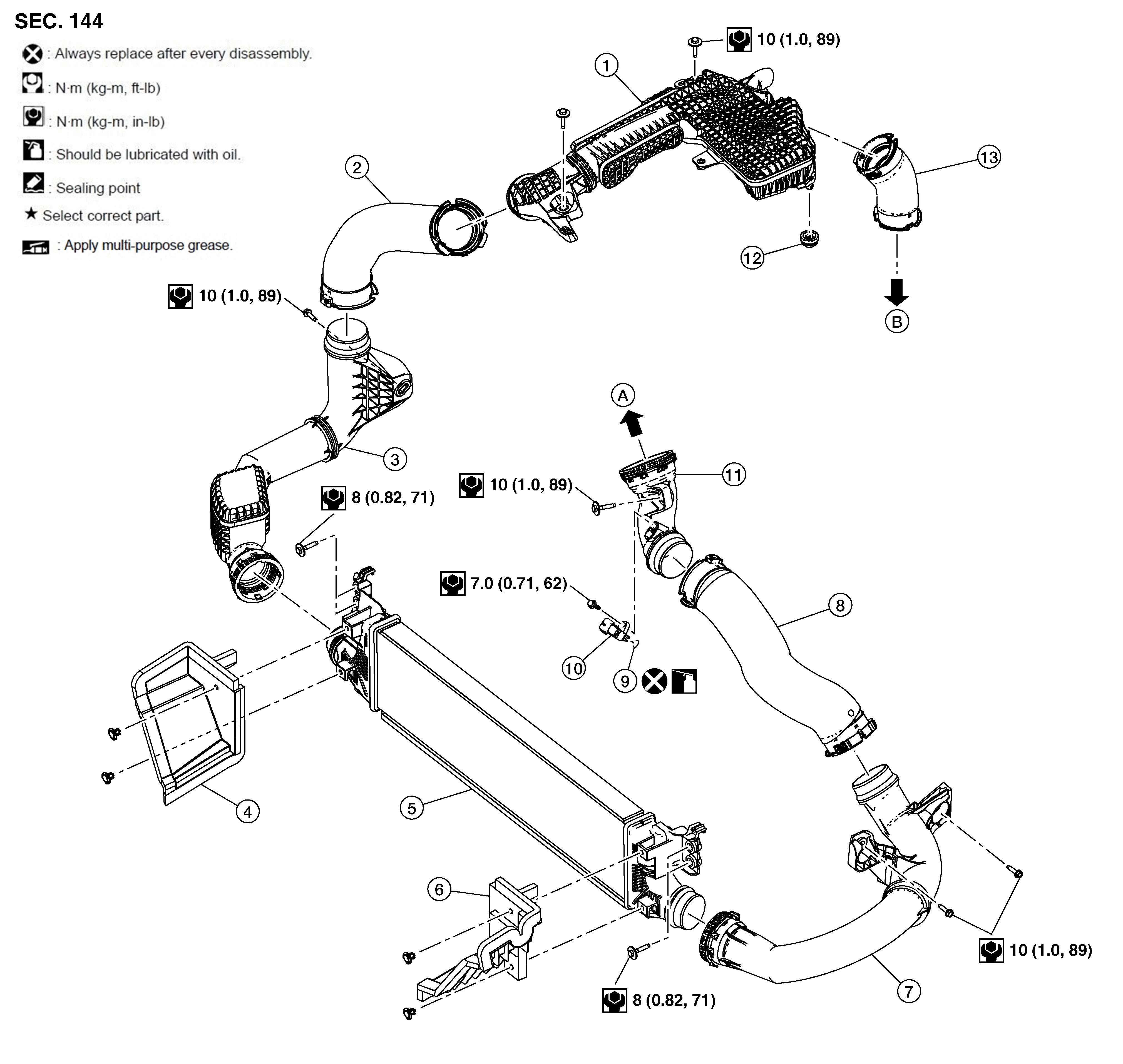

CHARGE AIR COOLER : Exploded View
|
1. |
Air inlet resonator |
2. |
Air inlet hose 1 |
3. |
Air inlet tube |
|
4. |
Air guide (RH) |
5. |
Charge air cooler |
6. |
Air guide (LH) |
|
7. |
Air outlet tube |
8. |
Air outlet hose |
9. |
O-ring |
|
10. |
Turbocharger boost sensor (with intake air temperature sensor-2) |
11. |
Air outlet tube adapter |
12. |
Mounting rubber |
|
13. |
Air inlet hose 2 |
A. |
To electronic throttle control actuator. Refer to Exploded View . |
B. |
To turbocharger. Refer to TURBOCHARGER : Exploded View . |
