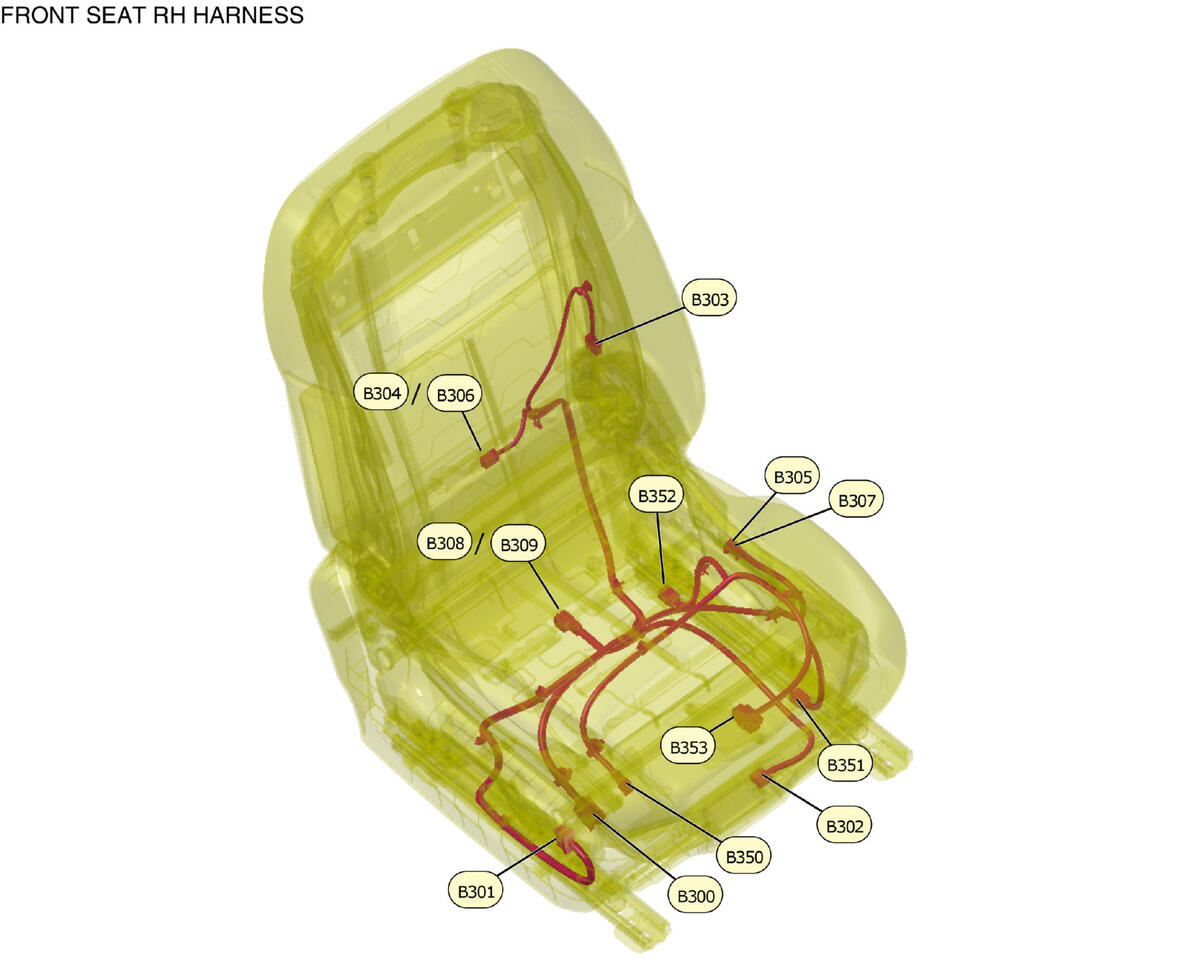

Front Seat RH Harness

GNSW87693Courtesy of NISSAN NORTH AMERICA, INC.
B300 WIRE TO WIRE
B301 POWER SEAT SWITCH RH
B302 SLIDING MOTOR RH
B303 RECLINING MOTOR RH
B304 FRONT SEAT BACK HEATER RH (USA PRODUCTION)
B306 FRONT SEAT BACK HEATER RH (EXCEPT USA PRODUCTION)
B350 WIRE TO WIRE
B352 OCCUPANT CLASSIFICATION SYSTEM SENSOR RI
B351 OCCUPANT CLASSIFICATION SYSTEM SENSOR FI
B353 OCCUPANT CLASSIFICATION SYSTEM CONTROL UNIT
B305 SEAT BELT BUCKLE SWITCH (RH)
B307 SEAT BELT BUCKLE SWITCH (RH)
B309 FRONT SEAT CUSHION HEATER RH (USA PRODUCTION)
B308 FRONT SEAT CUSHION HEATER RH (EXCEPT USA PRODUCTION)
