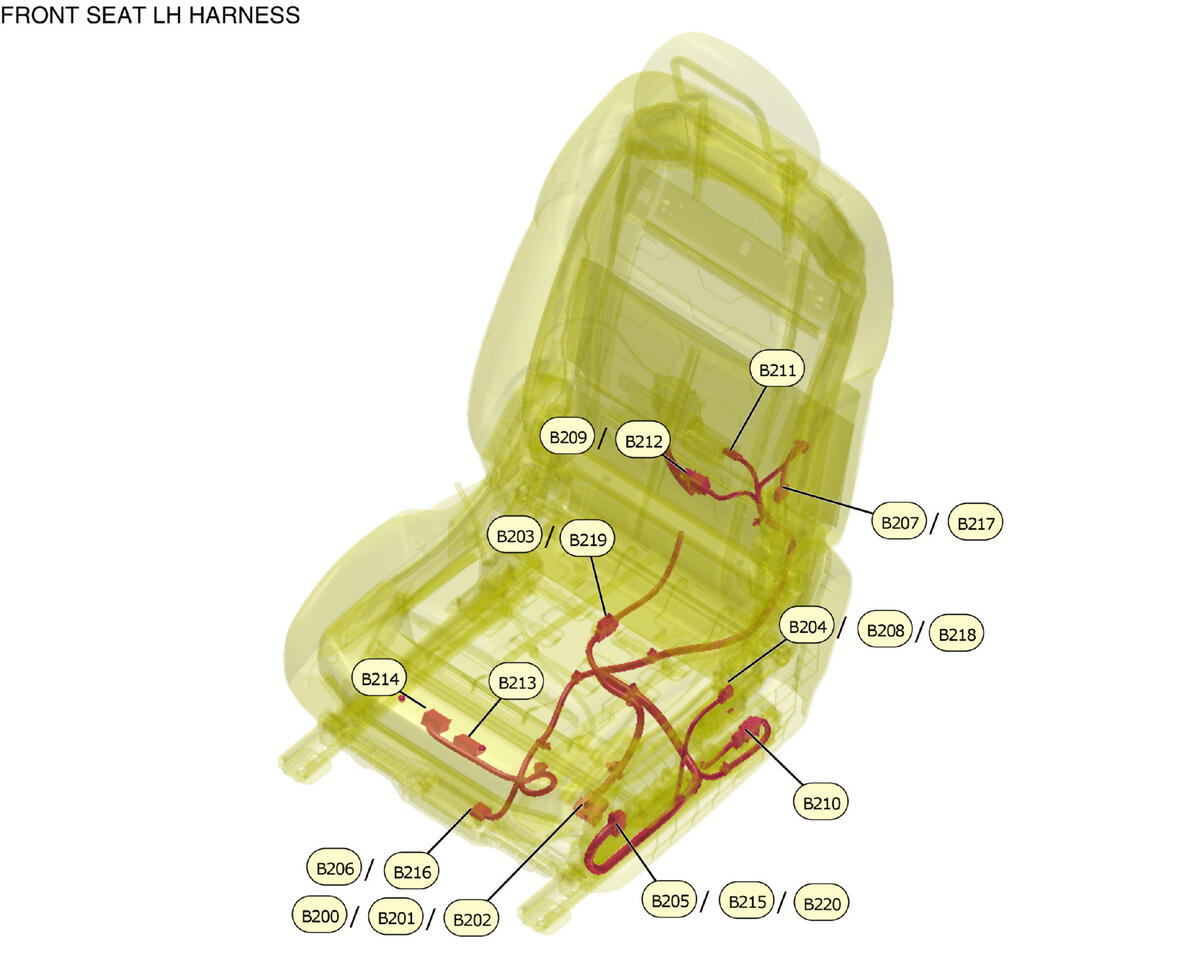

Front Seat LH Harness

GNSW87692Courtesy of NISSAN NORTH AMERICA, INC.
B202 WIRE TO WIRE
B210 LUMBAR SUPPORT SWITCH
B211 LUMBAR SUPPORT MOTOR
B217 RECLINING MOTOR LH (WITH AUTOMATIC DRIVE POSITIONER)
B216 SLIDING MOTOR LH (WITH AUTOMATIC DRIVE POSITIONER)
B208 LIFTING MOTOR LH (WITHOUT AUTOMATIC DRIVE POSITIONER) (USA PRODUCTION)
B209 FRONT SEAT BACK HEATER LH (EXCEPT USA PRODUCTION)
B212 FRONT SEAT BACK HEATER LH (USA PRODUCTION)
B205 POWER SEAT SWITCH LH (WITHOUT AUTOMATIC DRIVE POSITIONER) (EXCEPT KOREA PRODUCTION)
B206 SLIDING MOTOR LH (WITHOUT AUTOMATIC DRIVE POSITIONER)
B207 RECLINING MOTOR LH (WITHOUT AUTOMATIC DRIVE POSITIONER)
B200 WIRE TO WIRE
B201 WIRE TO WIRE
B215 POWER SEAT SWITCH LH (WITH AUTOMATIC DRIVE POSITIONER)
B218 LIFTING MOTOR LH (WITH AUTOMATIC DRIVE POSITIONER)
B213 DRIVER SEAT CONTROL UNIT
B214 DRIVER SEAT CONTROL UNIT
B204 LIFTING MOTOR LH (WITHOUT AUTOMATIC DRIVE POSITIONER) (EXCEPT USA PRODUCTION)
B203 FRONT SEAT CUSHION HEATER LH (USA PRODUCTION)
B219 FRONT SEAT CUSHION HEATER LH (EXCEPT USA PRODUCTION)
B220 POWER SEAT SWITCH LH (WITHOUT AUTOMATIC DRIVE POSITIONER) (KOREA PRODUCTION)
