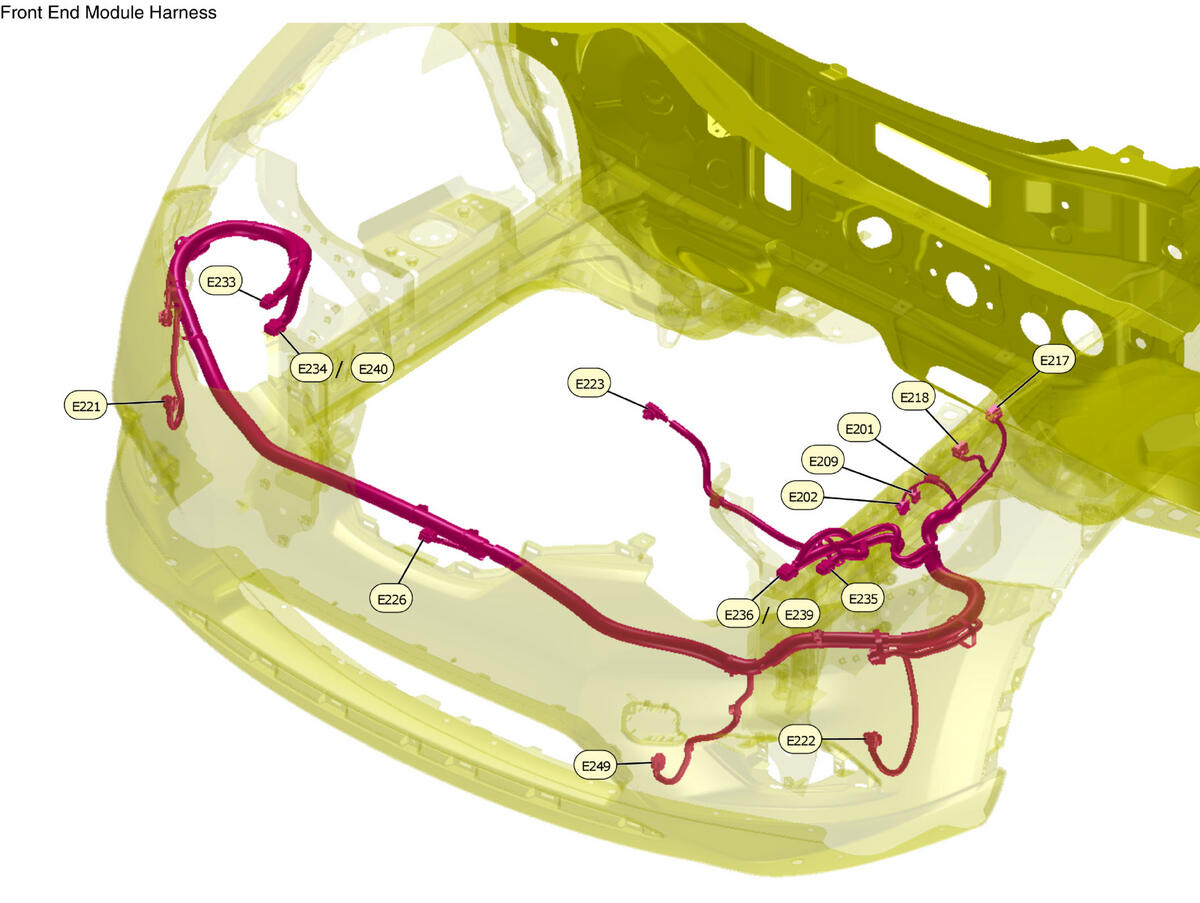

Front End Module Harness

GNSW87683Courtesy of NISSAN NORTH AMERICA, INC.
E240 FRONT COMBINATION LAMP RH (WITH LED HEADLAMPS)
E221 FRONT FOG LAMP RH
E226 FRONT CAMERA
E222 FRONT FOG LAMP LH
E236 FRONT COMBINATION LAMP LH (WITH HALOGEN HEADLAMPS)
E234 FRONT COMBINATION LAMP RH (WITH HALOGEN HEADLAMPS)
E233 FRONT COMBINATION LAMP RH (WITH HALOGEN HEADLAMPS)
E235 FRONT COMBINATION LAMP LH (WITH HALOGEN HEADLAMPS)
E239 FRONT COMBINATION LAMP LH (WITH LED HEADLAMPS)
E209 WIRE TO WIRE
E201 WIRE TO WIRE
E218 IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)
E217 IPDM E/R (INTELLIGENT POWER DISTRIBUTION MODULE ENGINE ROOM)
E202 WIRE TO WIRE
E223 HOOD SWITCH
E249 ACTIVE GRILLE SHUTTER
