Front Seat LH Harness

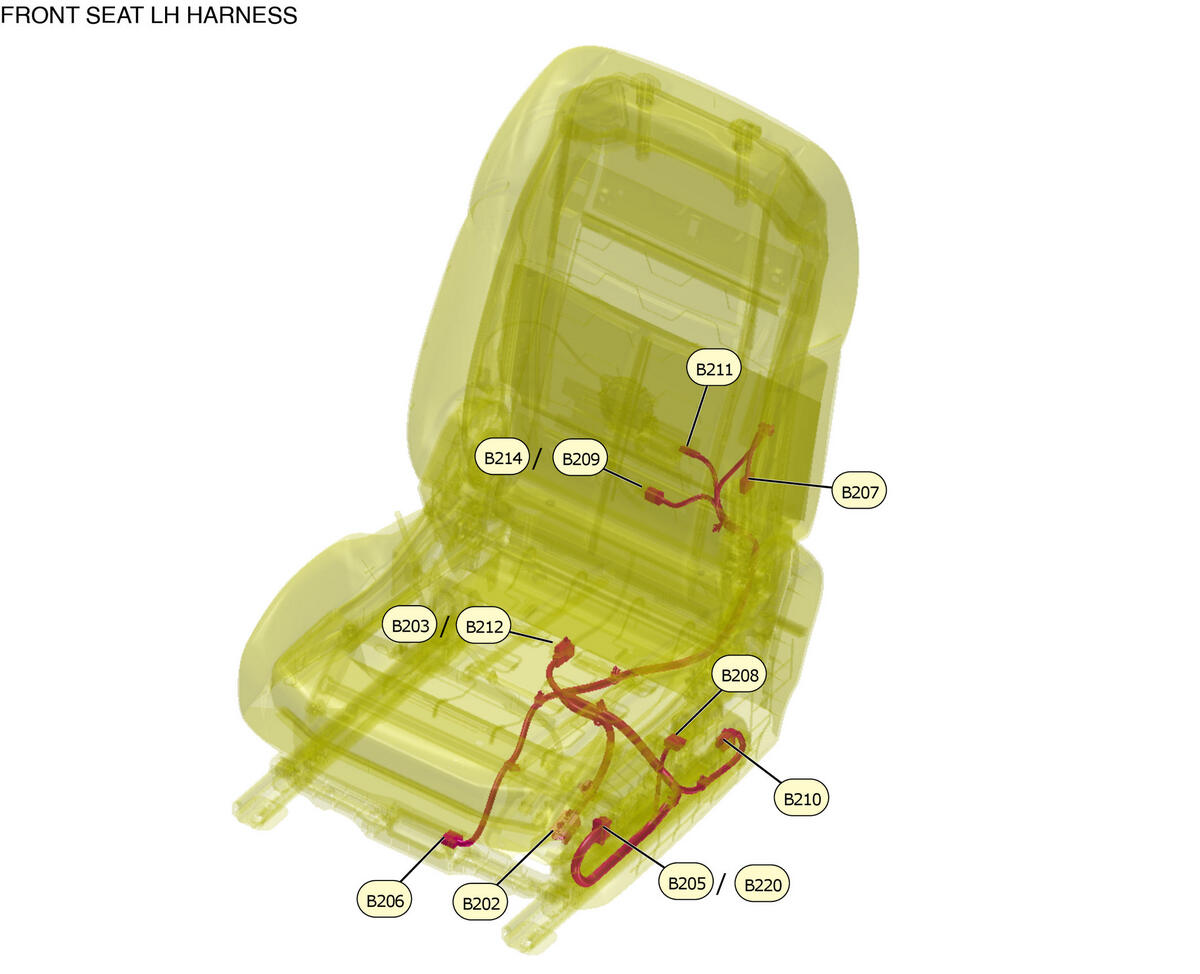

GNSW82170Courtesy of NISSAN NORTH AMERICA, INC.
B202 WIRE TO WIRE
B205 POWER SEAT SWITCH LH (USA PRODUCTION)
B210 LUMBAR SUPPORT SWITCH
B211 LUMBAR SUPPORT MOTOR
B207 RECLINING MOTOR LH
B206 SLIDING MOTOR LH
B208 TILT MOTOR LH
B209 FRONT SEAT BACK HEATER LH (KOREA AND EARLY USA PRODUCTION)
B212 FRONT SEAT CUSHION HEATER LH (KOREA AND EARLY USA PRODUCTION)
B214 FRONT SEAT BACK HEATER LH (LATE USA PRODUCTION)
B203 FRONT SEAT CUSHION HEATER LH (LATE USA PRODUCTION)
B220 POWER SEAT SWITCH LH (KOREA PRODUCTION)
