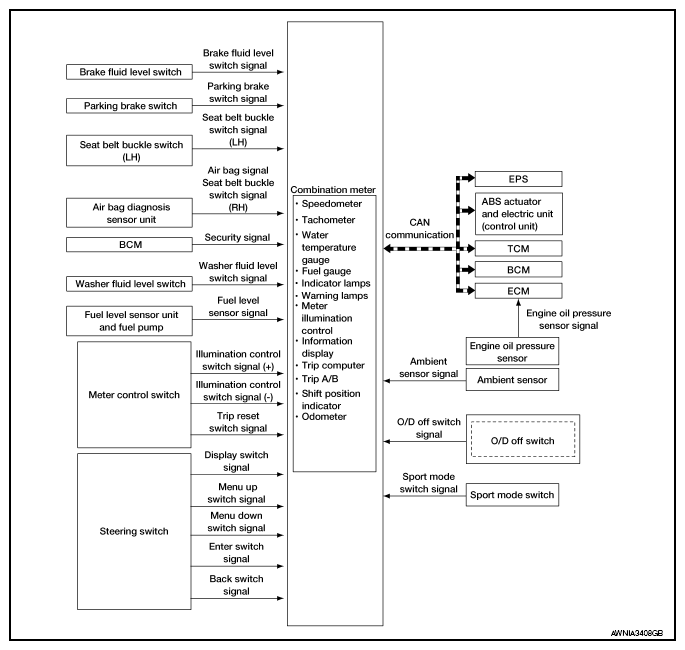

System Diagram
Combination Meter Input Signal (CAN Communication Signal)
| Transmit unit | Signal name |
|---|---|
| ABS actuator and electric unit (control unit) | Vehicle speed signal |
| ABS warning lamp signal | |
| VDC warning lamp signal | |
| VDC OFF indicator lamp signal | |
| Brake warning lamp signal | |
| BCM | Dimmer signal |
| Position light request signal | |
| Door switch signal | |
| Front fog light request signal | |
| High beam request signal | |
| Meter display signal | |
| Sleep wake up signal | |
| Buzzer output signal | |
| Tire pressure data signal | |
| Key ID signal | |
| Turn indicator signal | |
| TPMS malfunction warning lamp signal | |
| Starter relay status signal | |
| Low tire pressure warning lamp signal | |
| Turn indicator signal | |
| TCM | Shift position signal |
| CVT warning lamp signal | |
| ECM | Engine speed signal |
| ASCD status signal | |
| Engine coolant temperature signal | |
| Fuel consumption monitor signal | |
| Malfunctioning indicator lamp signal | |
| Engine status signal | |
| Engine oil pressure sensor signal | |
| Fuel filler cap warning display signal | |
| AWD control unit | AWD warning lamp signal |
