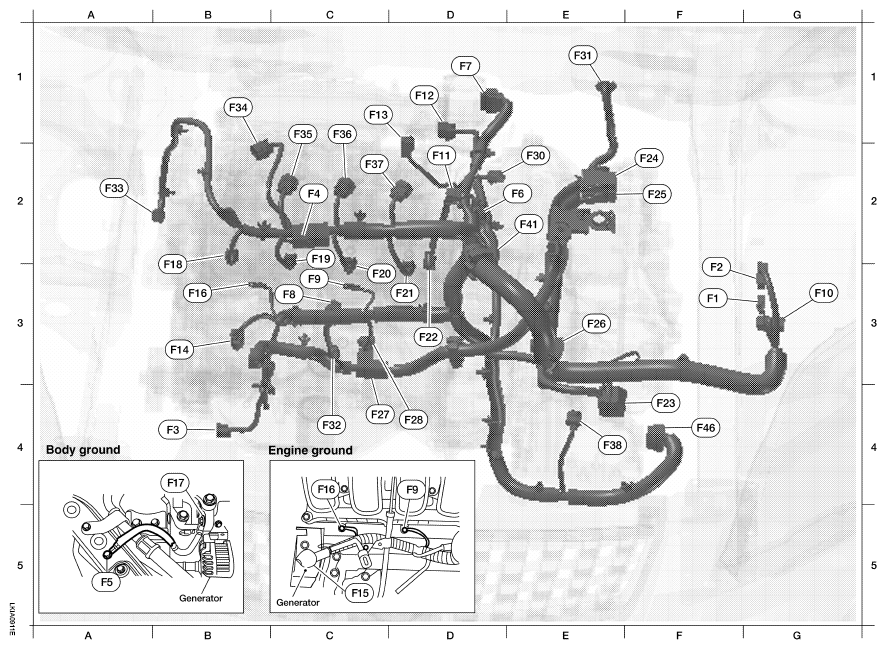

Engine Control Harness (MR20DE)
HARNESS SPECIFICATION
| F3 | F1 | W/2 | : To E2 | ||||
| F3 | F2 | W/24 | : To E3 | ||||
| B4 | F3 | B/2 | : A/C compressor | ||||
| C2 | F4 | GR/2 | : Condenser-2 | ||||
| E2 | F6 | GR/2 | : Engine coolant temperature sensor | ||||
| D1 | F7 | B/6 | : Electric throttle control actuator | ||||
| C3 | F8 | B/2 | : Knock sensor | ||||
| C3 | F9 | - | : Engine ground | ||||
| G3 | F10 | W/16 | : To E17 | ||||
| D2 | F11 | B/3 | : Camshaft position sensor (PHASE) | ||||
| D1 | F12 | GR/4 | : Air fuel ratio (A/F) sensor 1 | ||||
| C1 | F13 | GR/2 | : EVAP canister purge volume control solenoid valve | ||||
| B3 | F14 | B/3 | : Generator | ||||
| B3 | F16 | - | : Engine ground | ||||
| B3 | F18 | GR/2 | : Fuel injector No. 1 | ||||
| C3 | F19 | GR/2 | : Fuel injector No. 2 | ||||
| C3 | F20 | GR/2 | : Fuel injector No. 3 | ||||
| D3 | F21 | GR/2 | : Fuel injector No. 4 | ||||
| D3 | F22 | B/3 | : Crankshaft position sensor (POS) | ||||
| F4 | F23 | B/48 | : TCM (transmission control module) | ||||
| F2 | F24 | GR/32 | : ECM | ||||
| F2 | F25 | BR/48 | : ECM | ||||
| E3 | F26 | G/3 | : Park/neutral position (PNP) switch (with M/T) | ||||
| E3 | F26 | G/8 t | : Park/neutral position (PNP) switch (with CVT) | ||||
| C4 | F27 | - | : Starter motor | ||||
| D4 | F28 | - | : Starter motor | ||||
| E2 | F30 | B/3 | : Secondary speed sensor | ||||
| E1 | F31 | B/6 | : Mass air flow sensor | ||||
| C4 | F32 | GR/1 | : Oil pressure switch | ||||
| A2 | F33 | GR/2 | : Intake timing control solenoid valve | ||||
| B1 | F34 | GR/3 | : Ignition coil No. 1 (with power transistor) | ||||
| C1 | F35 | GR/3 | : Ignition coil No. 2 (with power transistor) | ||||
| C1 | F36 | GR/3 | : Ignition coil No. 3 (with power transistor) | ||||
| C2 | F37 | GR/3 | : Ignition coil No. 4 (with power transistor) | ||||
| E4 | F38 | B/3 | : Primary speed sensor | ||||
| E2 | F41 | GR/2 | : Vehicle speed sensor | ||||
| F4 | F46 | GR/22 | : CVT unit |
