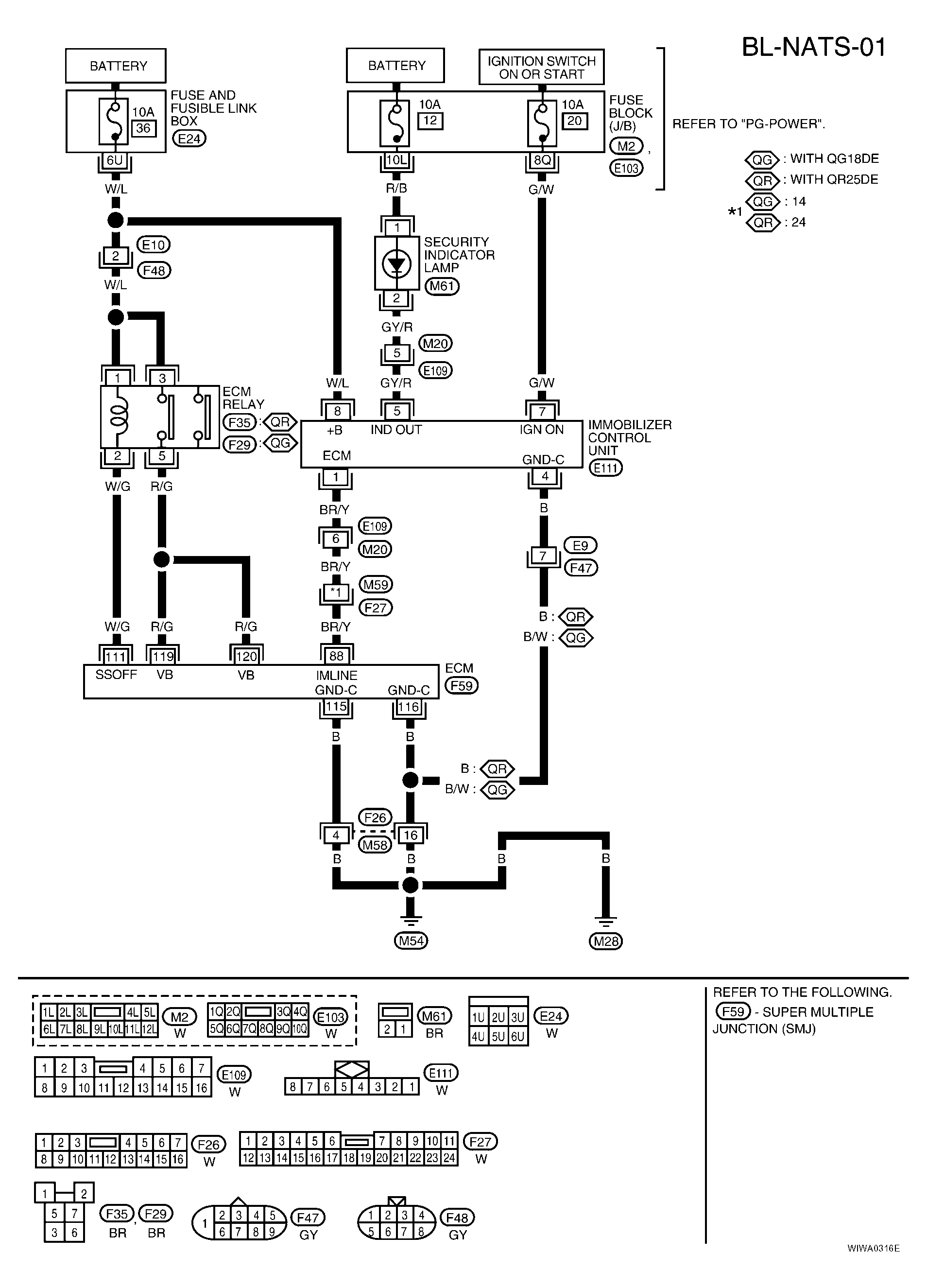

Wiring Diagram - NATS -
Refer to MANUFACTURER SYSTEM ABBREVIATIONS TABLE for abbreviation explanations for the following wiring diagram.
IMMOBILIZER CONTROL UNIT TERMINALS AND REFERENCE VALUE MEASURED BETWEEN EACH TERMINAL AND GROUND
TERMINALS SPECIFICATION REFERENCE
| TERMINAL | WIRE COLOR | ITEM | CONDITION | VOLTAGE (V) (Approx.) |
|---|---|---|---|---|
| 1 | BR/Y | ECM | - | - |
| 4 | B | GROUND | - | - |
| 5 | GY/R | VEHICLE SECURITY INDICATOR | GOES OFF | 12 |
| ILLUMINATES | 0 | |||
| 7 | G/W | IGNITION SWITCH (ON) | IGNITION KEY IS IN ON POSITION | 12 |
| IGNITION SWITCH (START) | IGNITION KEY IS IN START POSITION | 12 | ||
| 8 | W/L | POWER SOURCE (FUSE) | - | 12 |
