Section 253 (Electrical Component Locator - Coupe): Connectors
WARNING: This page is about a different car, the 2004 Infiniti G35. However, it is still accessible from the selected car via links, so may be relevant.
CONNECTORS LOCATION
| Component | Location |
|---|---|

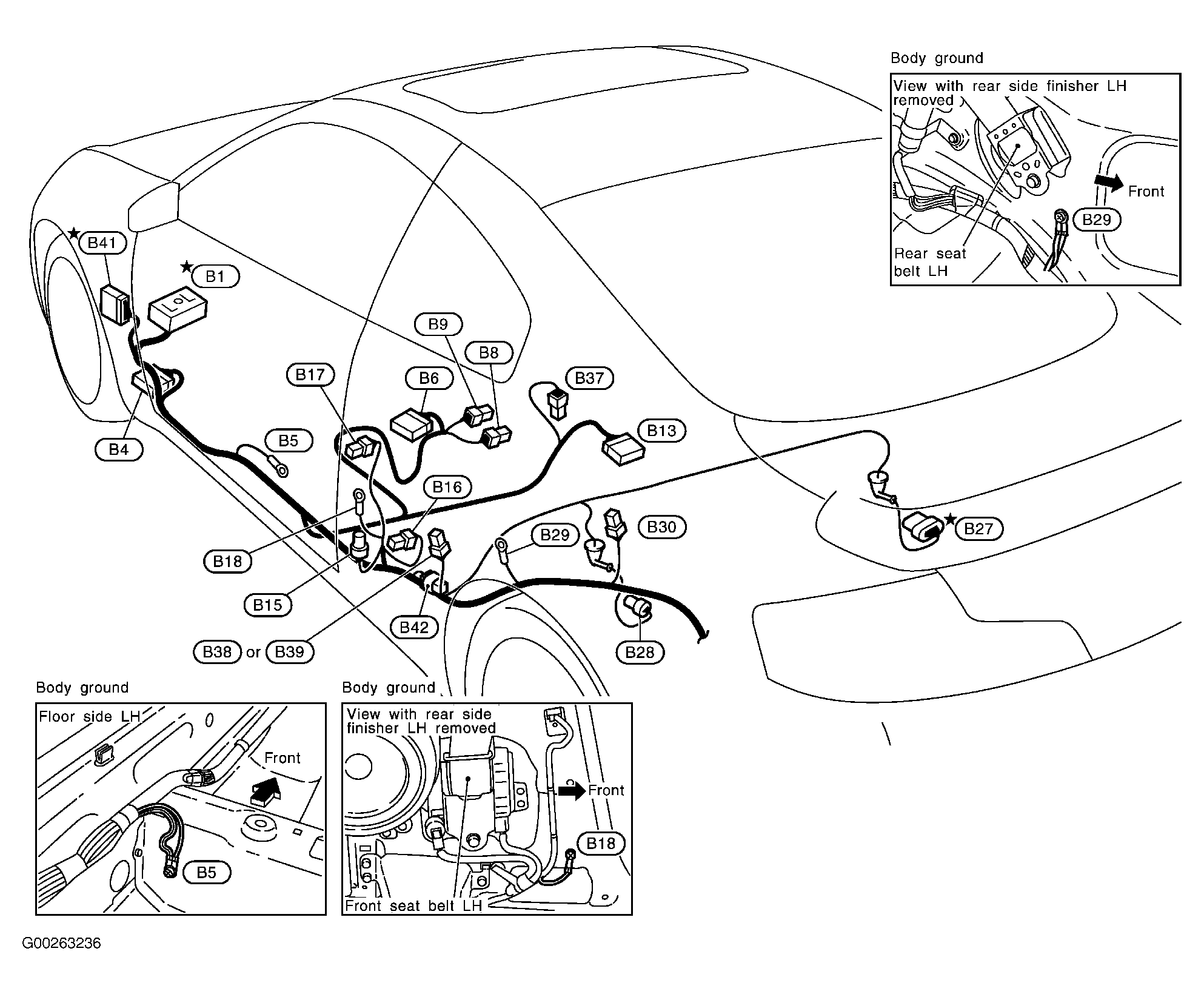

| B1 (SMJ) | At left side of dash. See Figure . |
| B41 (White, 12 Pin) | Behind left kick panel. See Figure . |

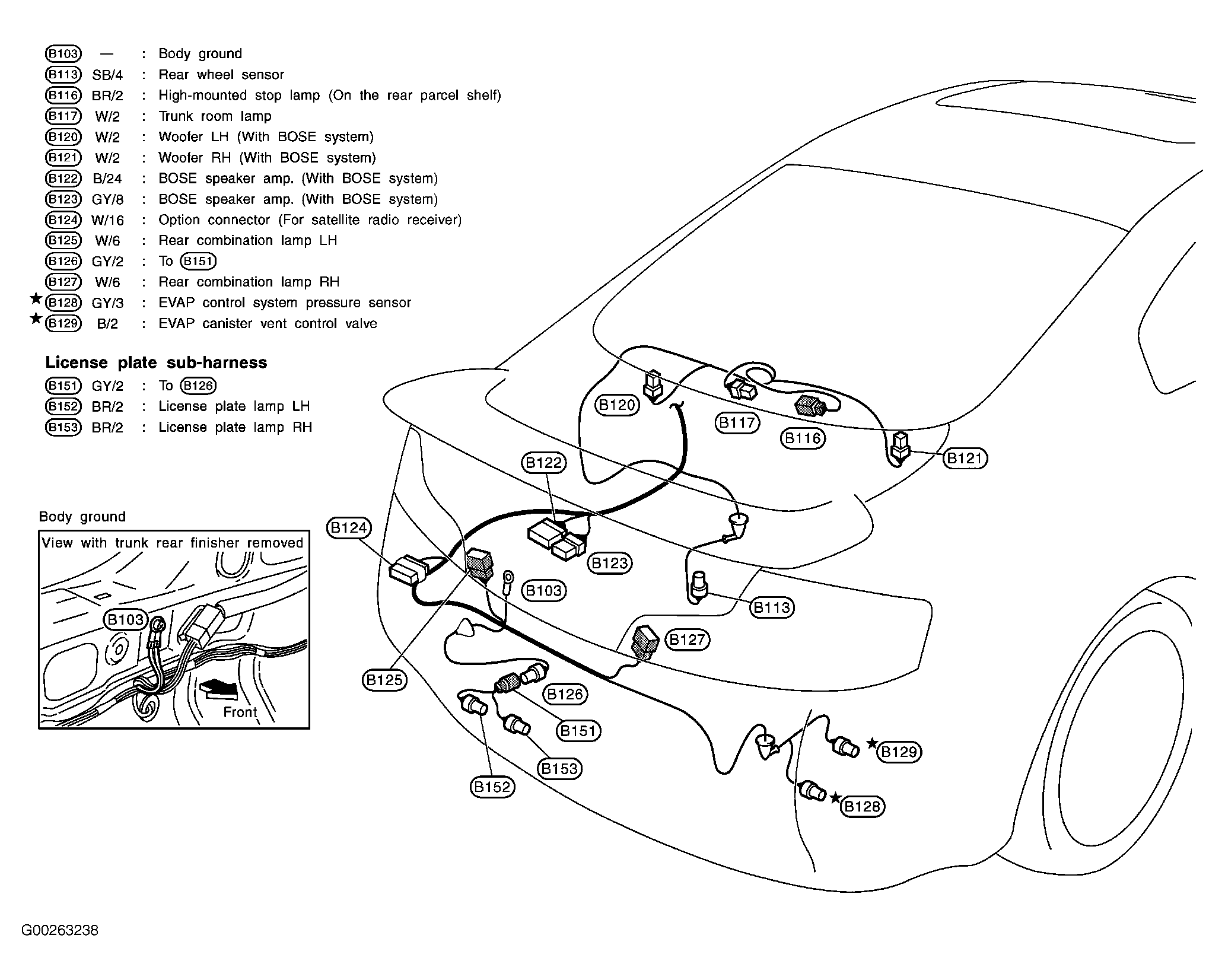

| B126 (Gray, 12 Pin) | At center of rear bumper. See Figure . |
| B151 (Gray, 2 Pin) | At center of rear bumper. See Figure . |
| B201 (Green, 6 Pin) | At right rear of vehicle, behind wheelwell. See Figure . |

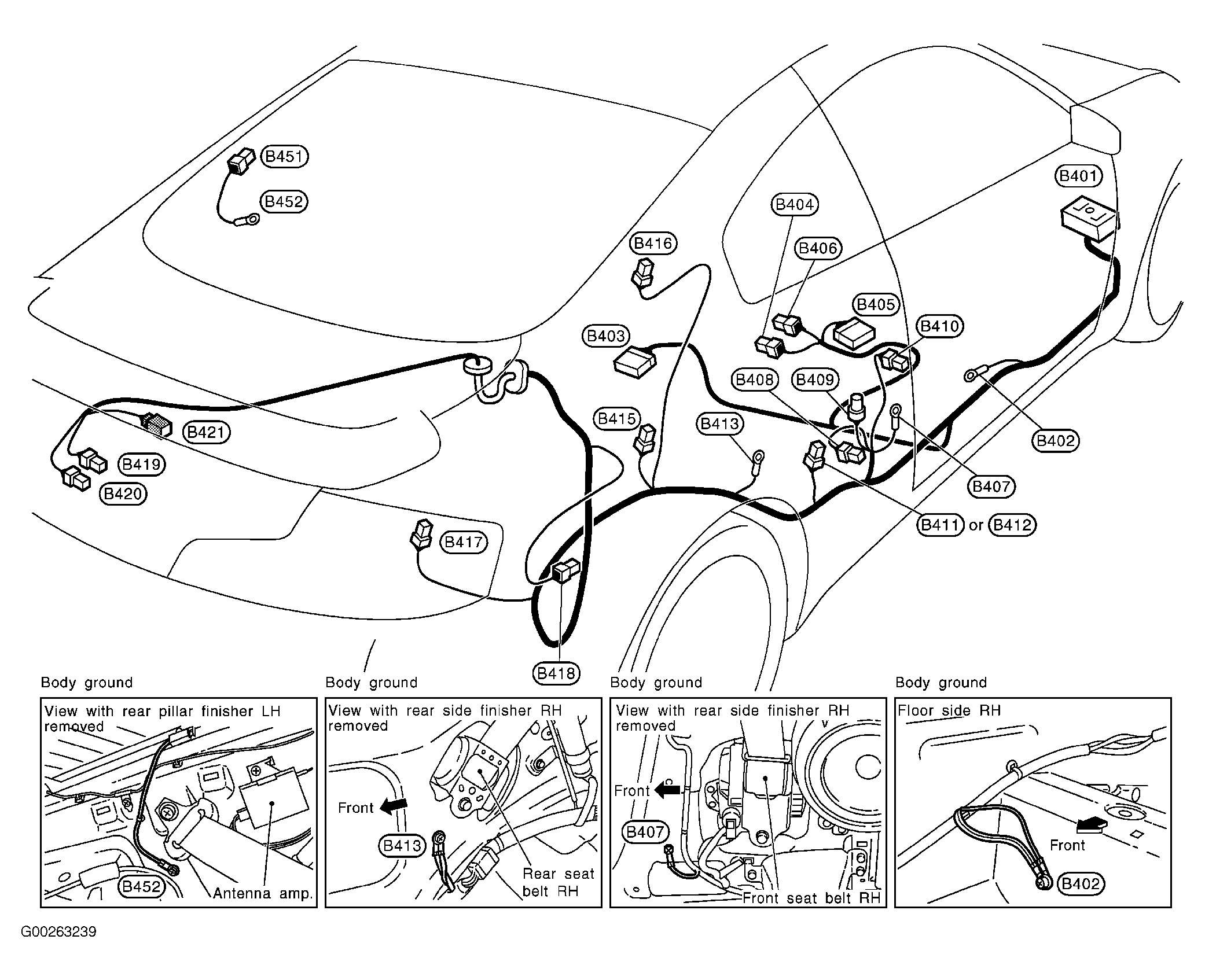

| B401 (SMJ) | Behind right side of dash. See Figure . |

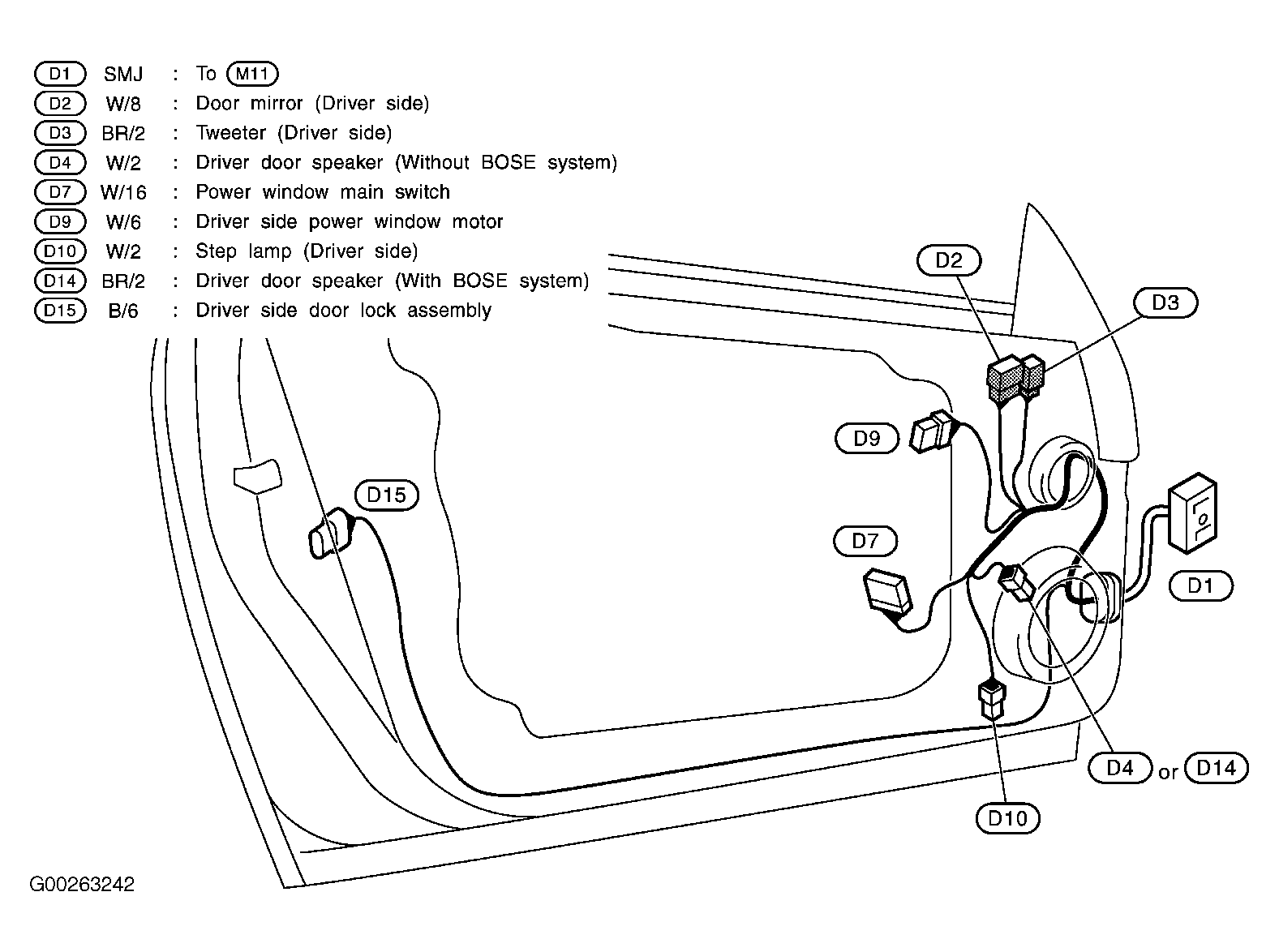

| D1 (SMJ) | At left kick panel. See Figure . |

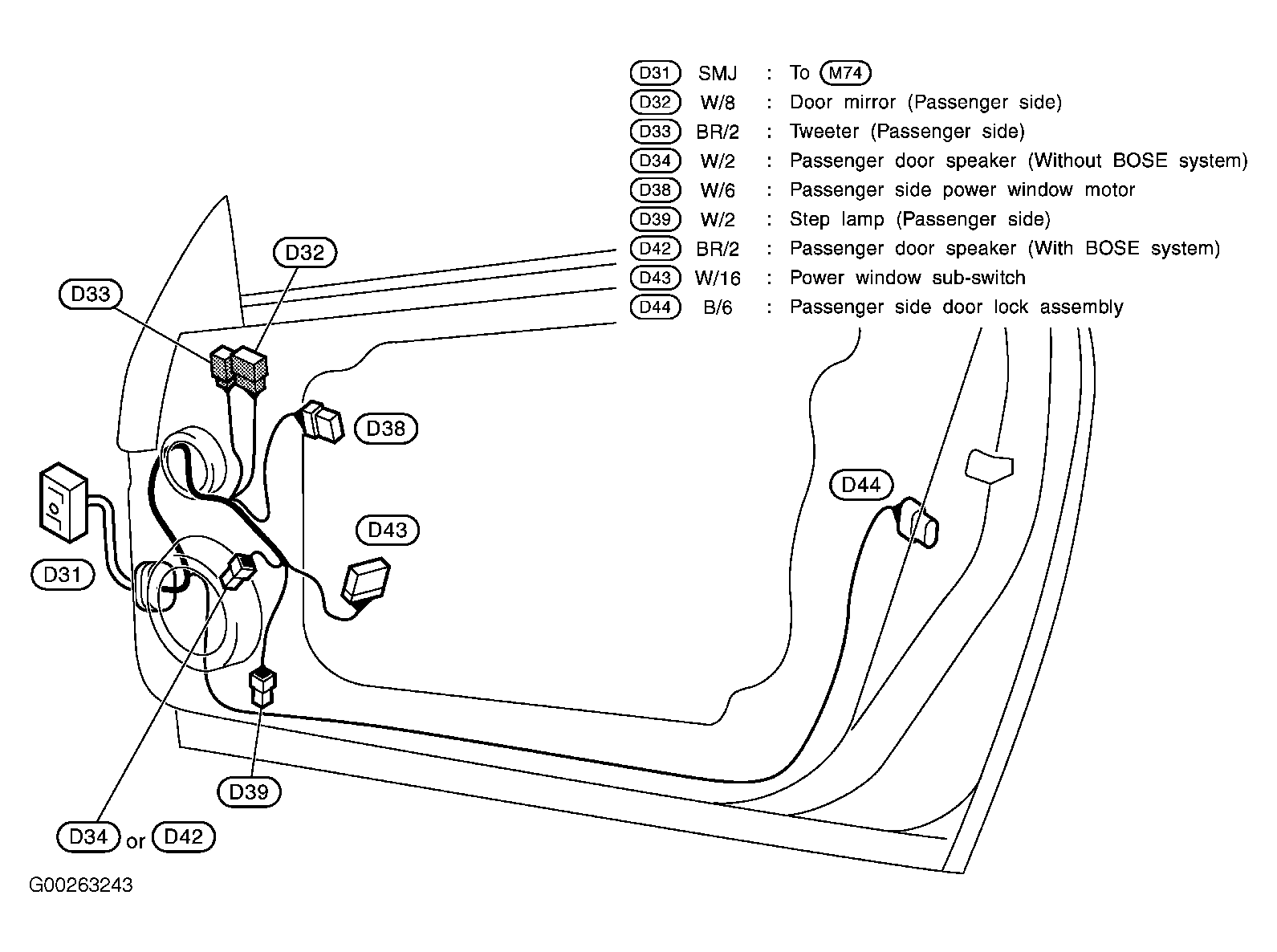

| D31 (SMJ) | At right kick panel. See Figure . |

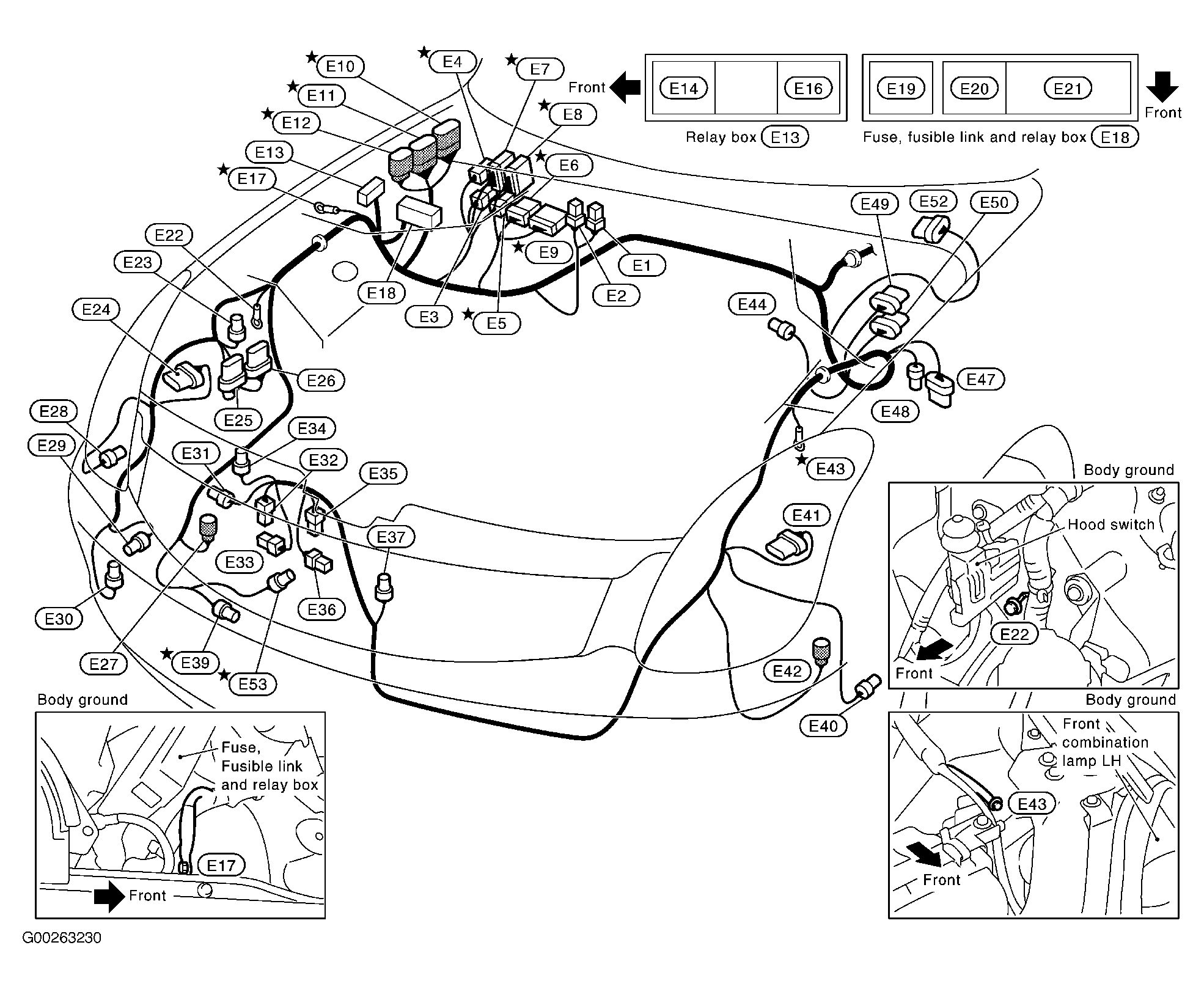

| E10 (Gray, 9 Pin) | At right rear of engine compartment. See Figure . |
| E11 (Gray, 10 Pin) | At right rear of engine compartment. See Figure . |
| E12 (Black, 8 Pin) | At right rear of engine compartment. See Figure . |

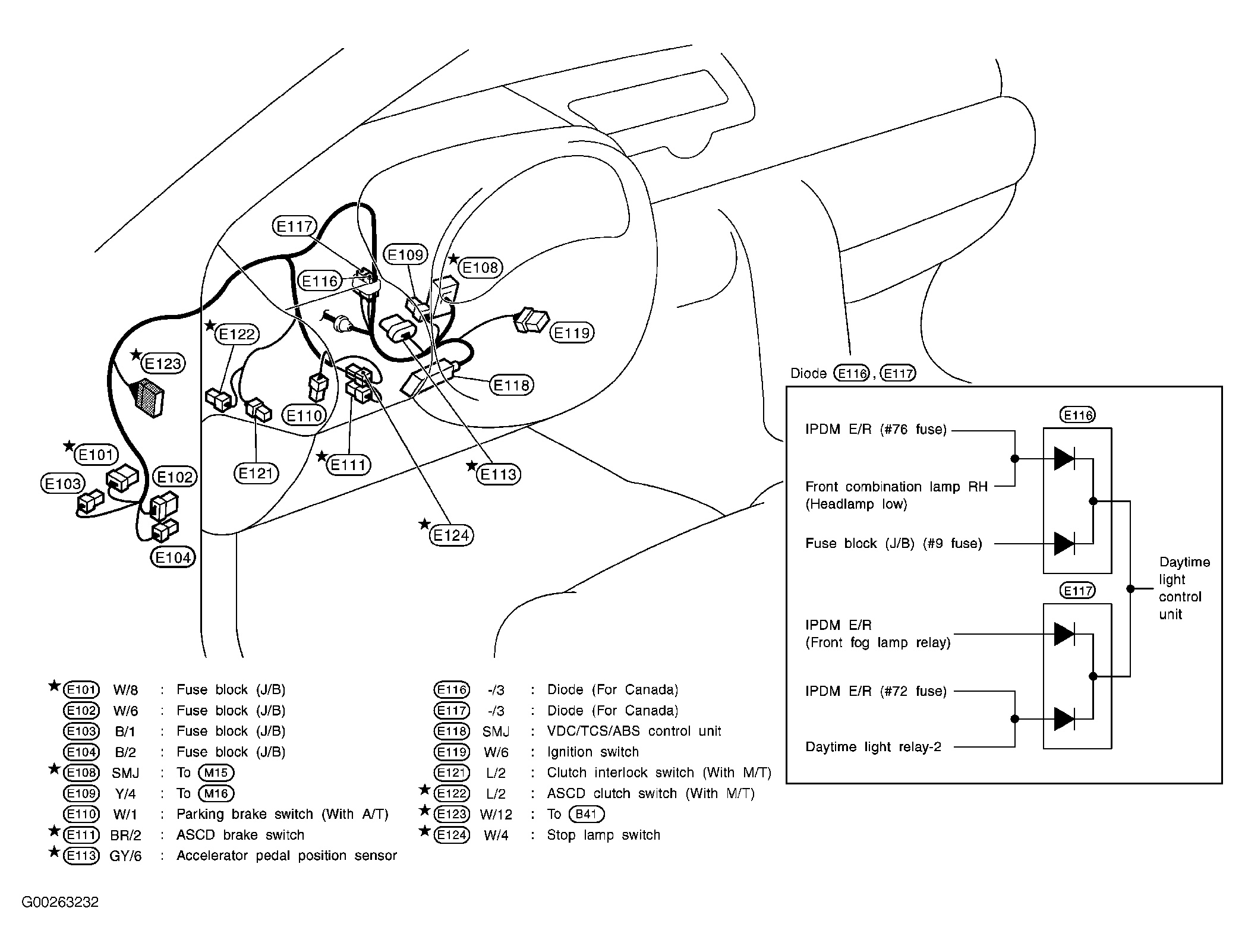

| E108 (SMJ) | Behind left side of dash. See Figure . |
| E109 (Yellow, 4 Pin) | Behind left side of dash. See Figure . |
| E123 (White, 12 Pin) | Behind left side of dash. See Figure . |

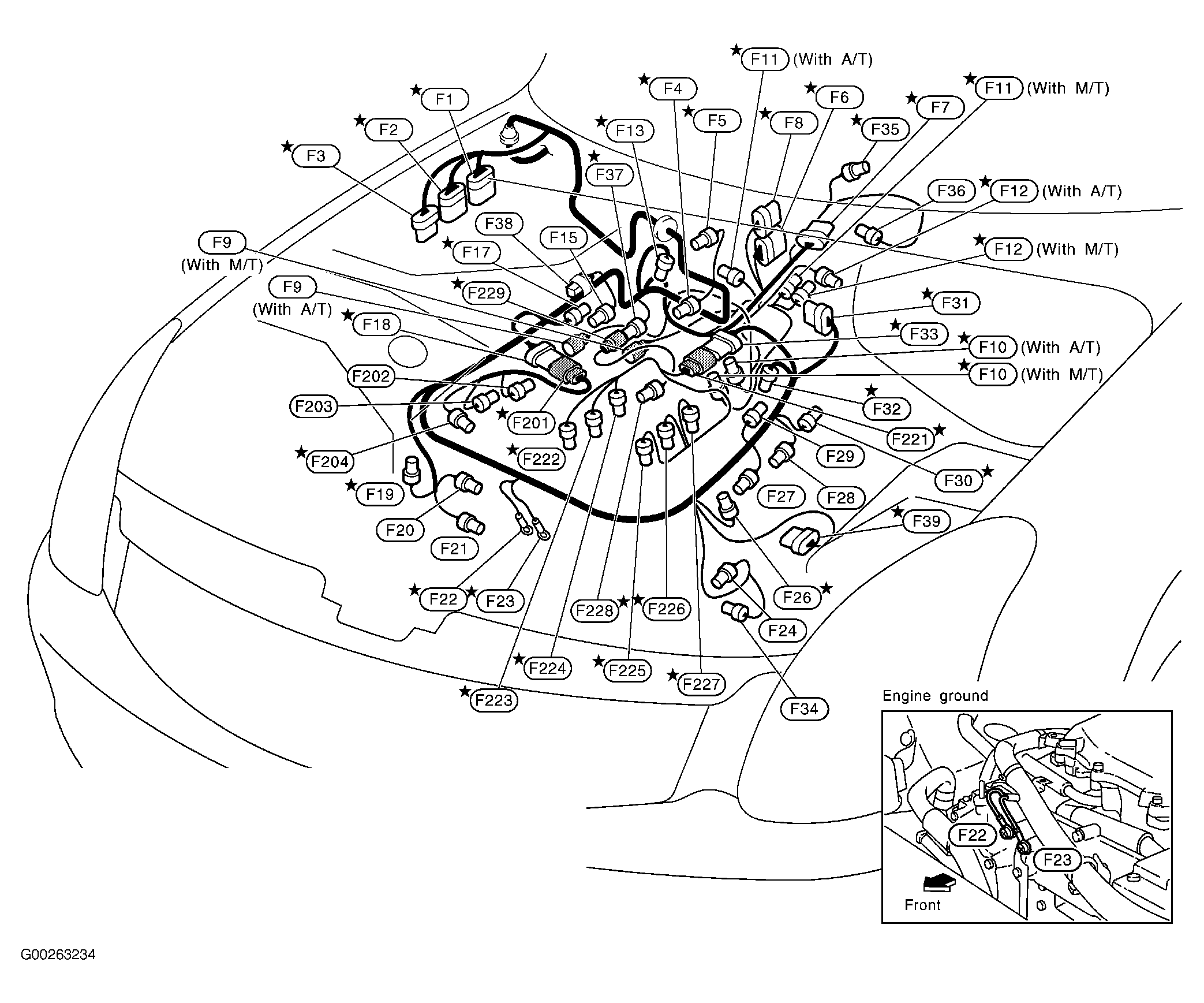

| F1 (Gray, 9 Pin) | At right rear of engine compartment. See Figure . |
| F2 (Gray, 10 Pin) | At right rear of engine compartment. See Figure . |
| F3 (Black, 8 Pin) | At right rear of engine compartment. See Figure . |
| F18 (Blue, 6 Pin) | At top middle of engine. See Figure . |
| F33 (Green, 8 Pin) | At top left side of engine. See Figure . |
| F37 (Blue, 2 Pin) | At top rear of engine. See Figure . |

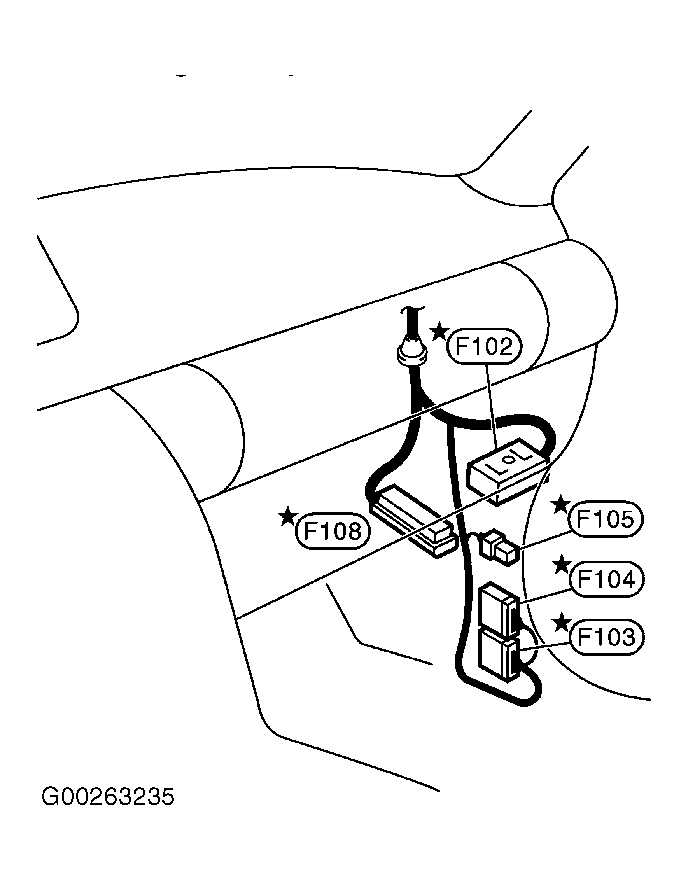

| F102 (Early Production) (SMJ) | Behind right kick panel. See Figure . |
| F108 (Early Production) (SMJ) | At right kick panel. See Figure . |
| F201 (Blue, 6 Pin) | At top middle of engine. See Figure . |
| F221 (Green, 8 Pin) | At top left side of engine. See Figure . |
| F229 (Light Blue, 2 Pin) | At right rear of engine. See Figure . |

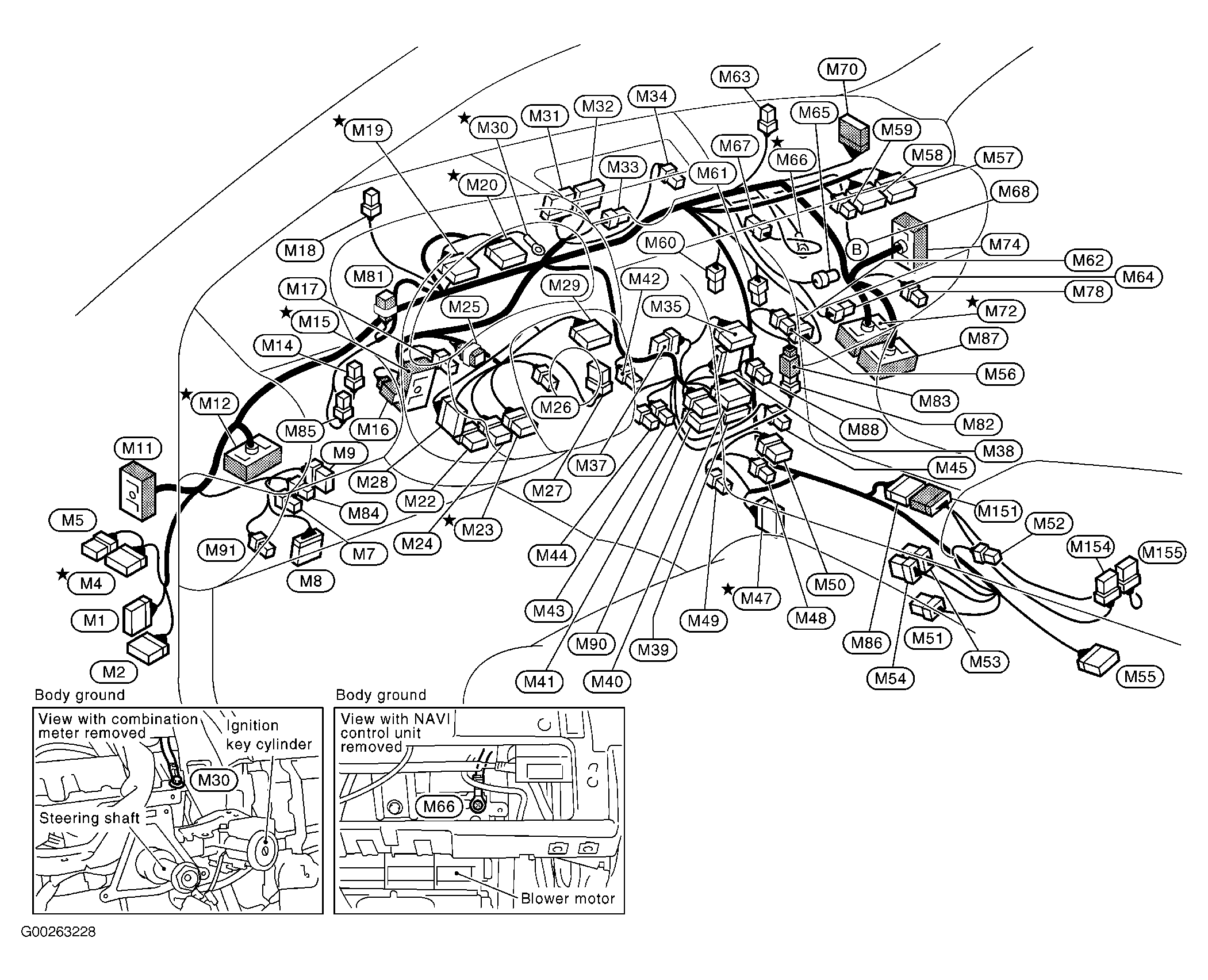

| M11 (SMJ) | Behind left kick panel. See Figure . |
| M12 (SMJ) | Behind left side of dash. See Figure . |
| M15 (SMJ) | Behind left side of dash. See Figure . |
| M16 (Yellow, 4 Pin) | Behind left side of dash. See Figure . |
| M70 (White, 18 Pin) | Behind right side of dash. See Figure . |
| M72 (SMJ) | Behind right kick panel. See Figure . |
| M74 (SMJ) | Behind right kick panel. See Figure . |
| M82 (White, 4 Pin) | Behind right center of dash. See Figure . |
| M83 (White, 4 Pin) | Behind right center of dash. See Figure . |
| M86 (A/T) (White, 12 Pin) | Under center console. See Figure . |
| M87 (SMJ) | Behind right side of dash. See Figure . |
| M151 (White, 12 Pin) | Under center console. See Figure . |

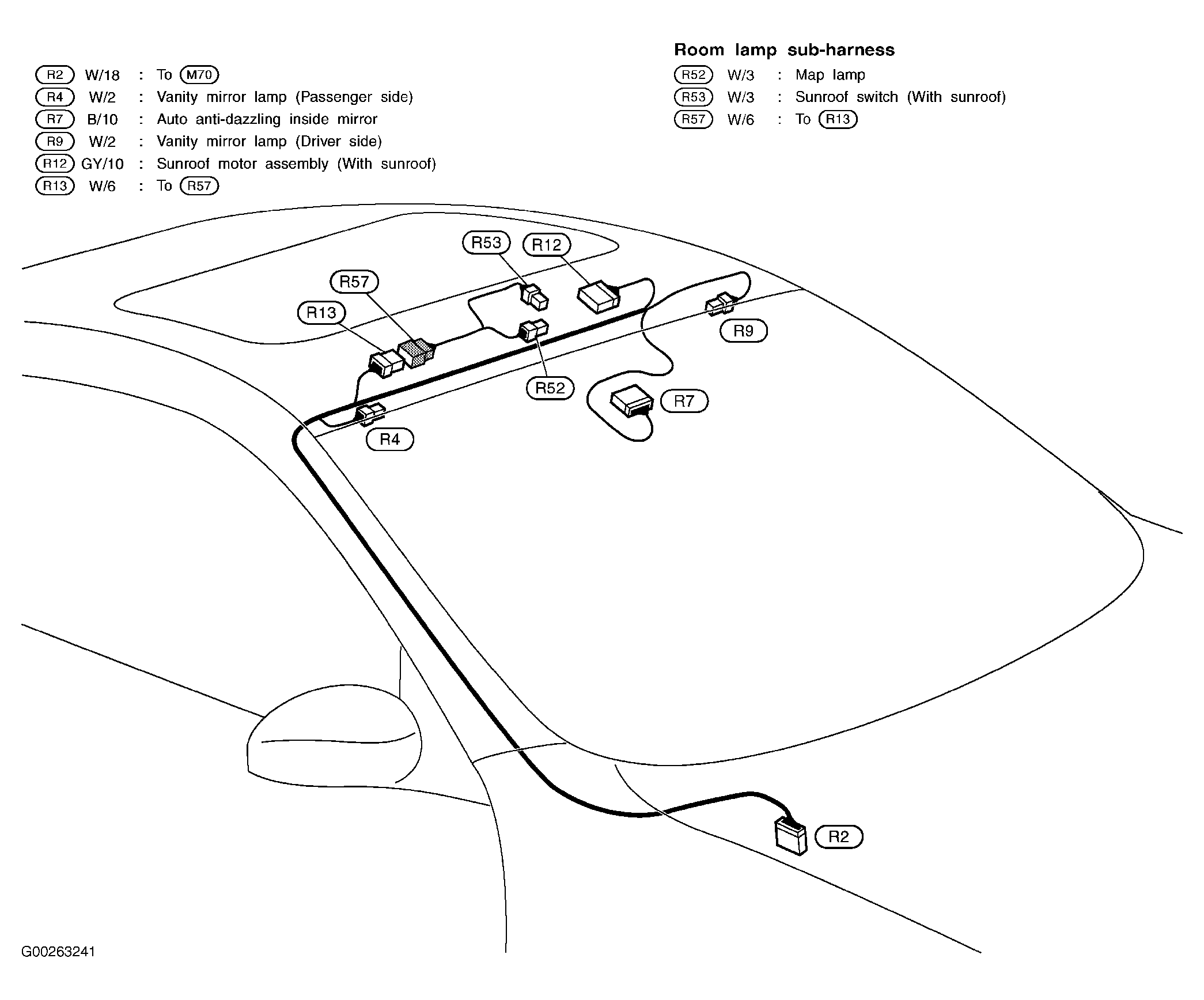

| R2 (White, 18 Pin) | Behind right side of dash. See Figure . |
| R13 (White, 6 Pin) | At right front of roof. See Figure . |
| R57 (White, 6 Pin) | At right front of roof. See Figure . |
