Diagnosis Procedure

WARNING: This page is about a different car, the 2012 Nissan Pathfinder. However, it is still accessible from the selected car via links, so may be relevant.
  1. CHECK STARTER RELAY

    With CONSULT

    1. Turn ignition switch ON. (Do not start engine.)
    2. Select "SELECTION FROM MENU" in "DATA MONITOR" mode for "TRANSMISSION" with CONSULT and check monitor "STARTER RELAY" ON/OFF.

    Without CONSULT

    1. Turn ignition switch ON. (Do not start engine.)
    2. Check voltage between the IPDM E/R connector and ground.
      Item Connector Terminal Shift position Voltage (Approx.)
      Starter relay E122 48 Ground "N" and "P" Battery voltage
      "R" and "D" 0V

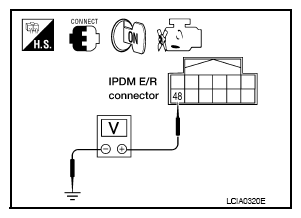

      Fig 1: Checking Voltage Between IPDM E/R Connector Terminal No. 48 And Ground
      G08165400Courtesy of NISSAN NORTH AMERICA, INC.

      OK or NG

      OK: GO TO  5.

      NG: GO TO 2.

  2. CHECK HARNESS BETWEEN A/T ASSEMBLY HARNESS CONNECTOR AND IPDM E/R CONNECTOR
    1. Turn ignition switch OFF.
    2. Disconnect A/T assembly harness connector and IPDM E/R connector.
    3. Check continuity between A/T assembly harness connector and IPDM E/R connector.
      Item Connector Terminal Continuity
      A/T assembly harness connector F9 9 Yes
      IPDM E/R connector E122 48

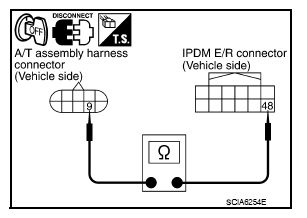

      Fig 2: Checking Continuity Between A/T Assembly Harness Connector And IPDM E/R Connector
      G08165401Courtesy of NISSAN NORTH AMERICA, INC.
    4. If OK, check harness for short to ground and short to power.
    5. Reinstall any part removed.

      OK or NG

      OK: GO TO 3.

      NG: Repair open circuit or short to ground or short to power in harness or connectors.

  3. CHECK TERMINAL CORD ASSEMBLY
    1. Remove control valve with TCM. Refer to "REMOVAL AND INSTALLATION ".
    2. Disconnect A/T assembly harness connector and TCM connector.
    3. Check continuity between A/T assembly harness connector terminal and TCM connector terminal.
      Item Connector Terminal Continuity
      A/T assembly harness connector F9 9 Yes
      TCM connector F502 8

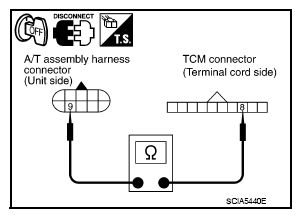

      Fig 3: Checking Continuity Between A/T Assembly Harness Connector Terminal No. 9 And TCM Connector Terminal No. 8
      G08165402Courtesy of NISSAN NORTH AMERICA, INC.
    4. If OK, check harness for short to ground and short to power.
    5. Reinstall any part removed.

      OK or NG

      OK: GO TO 4.

      NG: Replace open circuit or short to ground and short to power in harness or connectors.

  4. DETECT MALFUNCTIONING ITEM

    Check the following.

  5. CHECK DTC

    Perform "DTC CONFIRMATION PROCEDURE ".

    OK or NG

    OK: INSPECTION END

    NG: GO TO  2.
