Continuity check

WARNING: This page is about a different car, the 2003 Nissan Pathfinder. However, it is still accessible from the selected car via links, so may be relevant.

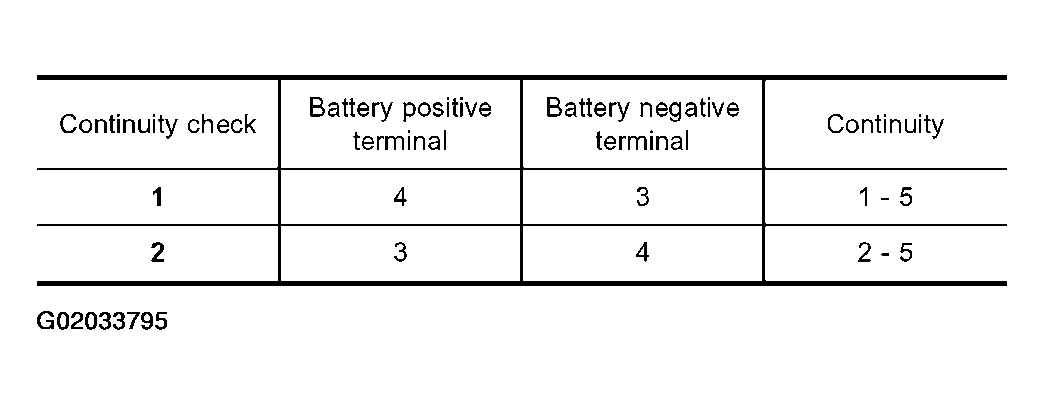

Fig 1: Actuator Position Switch Continuity Specifications
G02033795Courtesy of NISSAN MOTOR CO., U.S.A.

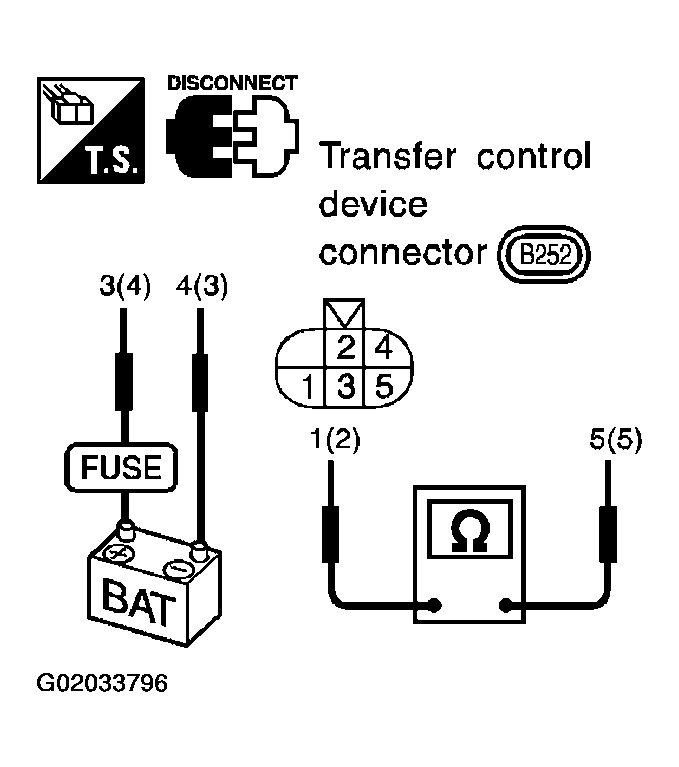

Fig 2: Checking Continuity Between Actuator Position Switch Terminals
G02033796Courtesy of NISSAN MOTOR CO., U.S.A.
