Rear Power Window Motor LH Circuit Check (With Front Left and Right Only Anti-pinch System)

WARNING: This page is about a different car, the 2004 Nissan Maxima. However, it is still accessible from the selected car via links, so may be relevant.
  1. CHECK REAR POWER WINDOW SWITCH LH OUTPUT SIGNAL
    1. Turn ignition switch OFF.
    2. Disconnect rear power window motor LH.
    3. Turn ignition switch ON.
    4. Check voltage between rear power window motor LH connector D204 terminal 1, 2 and ground.

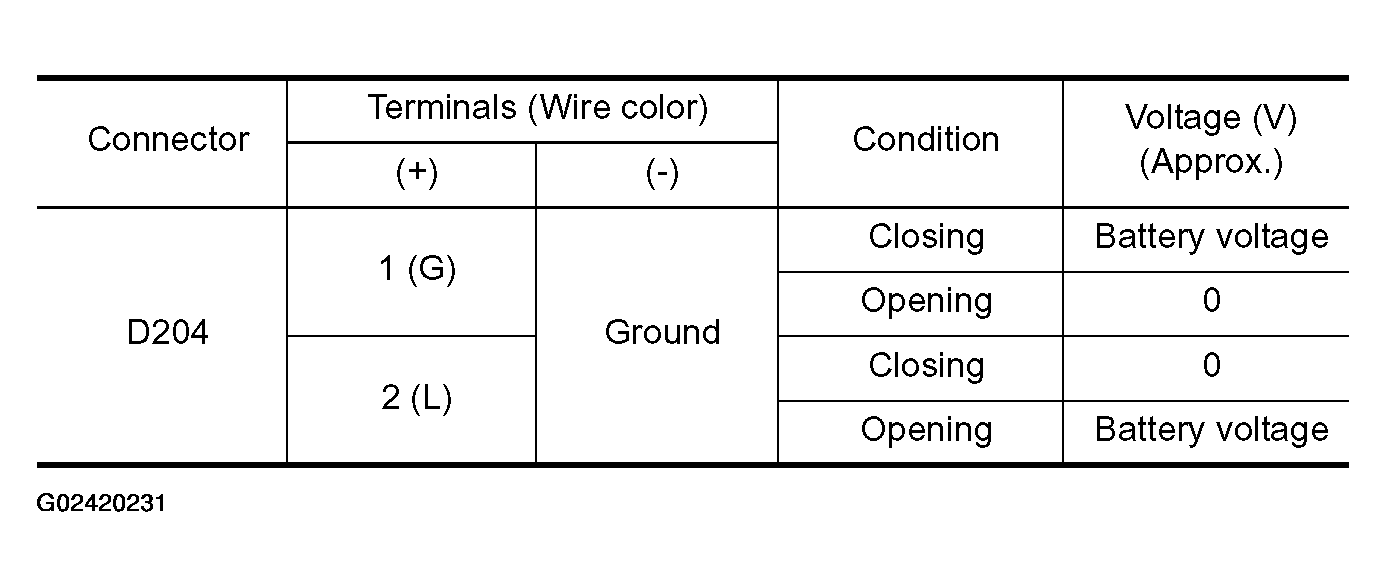

      Fig 1: Terminals Voltage Reference Chart
      G02420231Courtesy of NISSAN MOTOR CO., U.S.A.

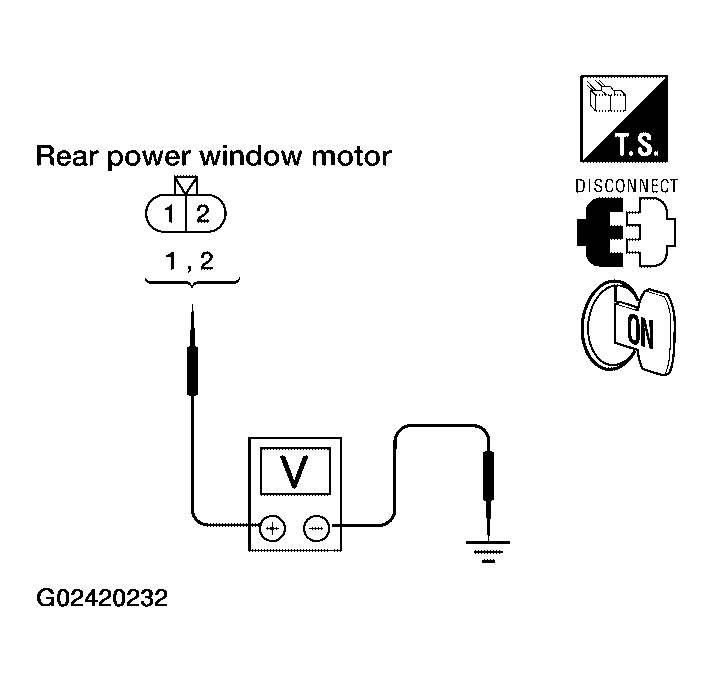

      Fig 2: Checking Voltage Between Rear Power Window Motor LH Connector D204 Terminal 1, 2 And Ground
      G02420232Courtesy of NISSAN MOTOR CO., U.S.A.

    OK or NG

  2. CHECK REAR POWER WINDOW MOTOR LH CIRCUIT
    1. Turn ignition switch OFF.
    2. Disconnect rear power window switch LH.
    3. Check continuity between rear power window switch LH connector D203 terminal 4, 5 and rear power window motor LH connector D204 terminal 1, 2.

      4 (G) - 1 (G): Continuity should exist.

      5 (L) - 2 (L): Continuity should exist.

    OK or NG

    • OK: GO TO 3.
    • NG: Repair or replace harness.

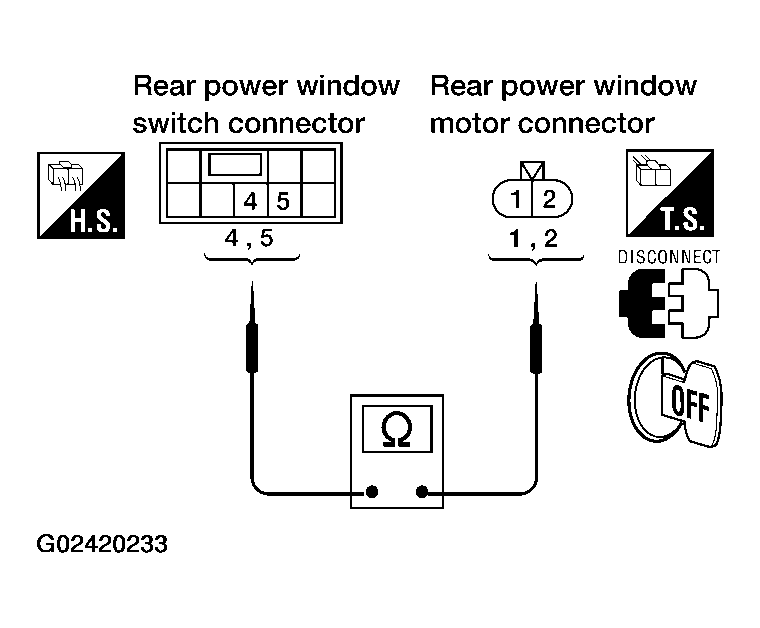

      Fig 3: Checking Rear Power Window Motor LH Circuit
      G02420233Courtesy of NISSAN MOTOR CO., U.S.A.
  3. CHECK POWER SUPPLY
    1. Connect rear power window switch LH.
    2. Turn ignition switch ON.
    3. Check voltage between rear power window switch LH connector D203 terminal 1 and ground.

      1 (W/L) - Ground: Battery voltage

    OK or NG

    • OK: GO TO 4.
    • NG: Repair or replace harness.

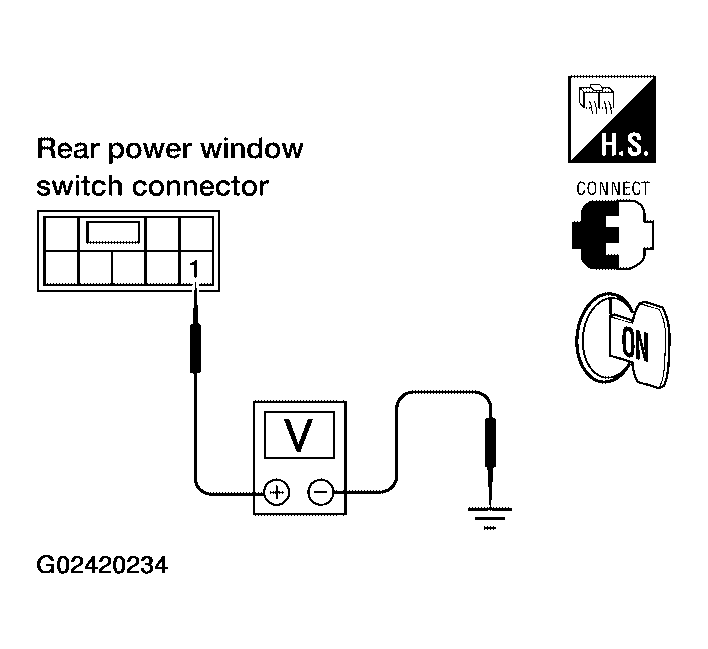

      Fig 4: Checking Voltage Between Rear Power Window Switch LH Connector D203 Terminal 1 And Ground
      G02420234Courtesy of NISSAN MOTOR CO., U.S.A.
  4. CHECK MAIN POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH OUTPUT SIGNAL
    1. Confirm that power window lock switch is in unlocked position.
    2. Check continuity between main power window and door lock/unlock switch connector D7 terminal 1, 3 and connector D8 terminal 17.

      1 (L) - 17 (B): Continuity should exist.

      3 (V) - 17 (B): Continuity should exist.

    OK or NG

    • OK: Repair or replace harness.
    • NG: Replace main power window and door lock/unlock switch.

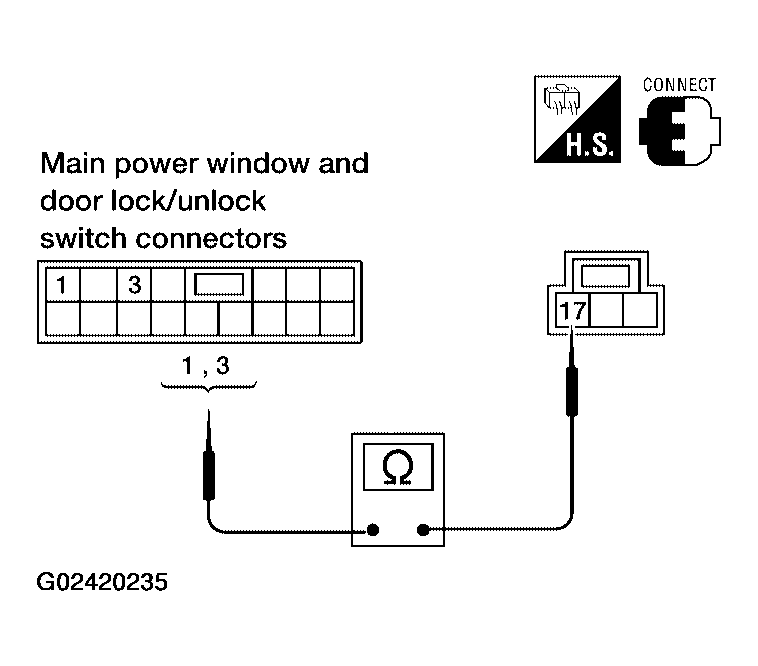

      Fig 5: Checking Continuity Between Main Power Window And Door Lock/Unlock Switch Connector D7 Terminal 1, 3 And Connector D8 Terminal 17
      G02420235Courtesy of NISSAN MOTOR CO., U.S.A.
