Component Tests: Meters/Gauges

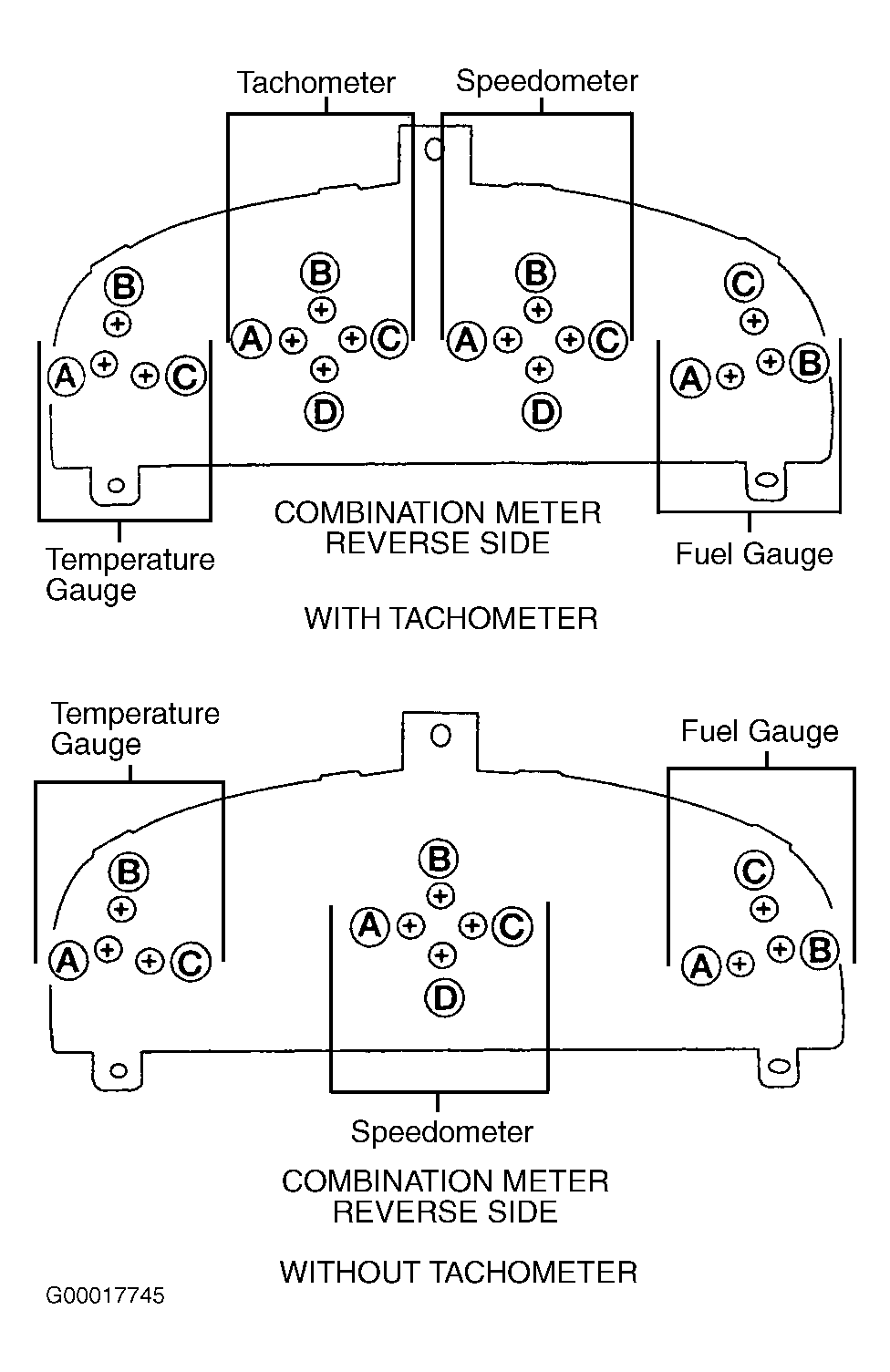

Remove instrument cluster. See INSTRUMENT CLUSTER under REMOVAL & INSTALLATION. Using DVOM, measure resistance between specified meter/gauge installation screws. See METER/GAUGE RESISTANCE CHECK table. See Fig 1 . Replace faulty meter/gauge if resistance is not as specified.
METER/GAUGE RESISTANCE CHECK
| Meter/Gauge & Terminals | Ohms | |||
|---|---|---|---|---|
| Tachometer (1) | ||||
| A & C | 190 | |||
| B & D | 230 | |||
| Fuel/Temperature | ||||
| A & C | 260 | |||
| B & C | 310 | |||
|
||||
