Supplemental Restraint System (SRS)

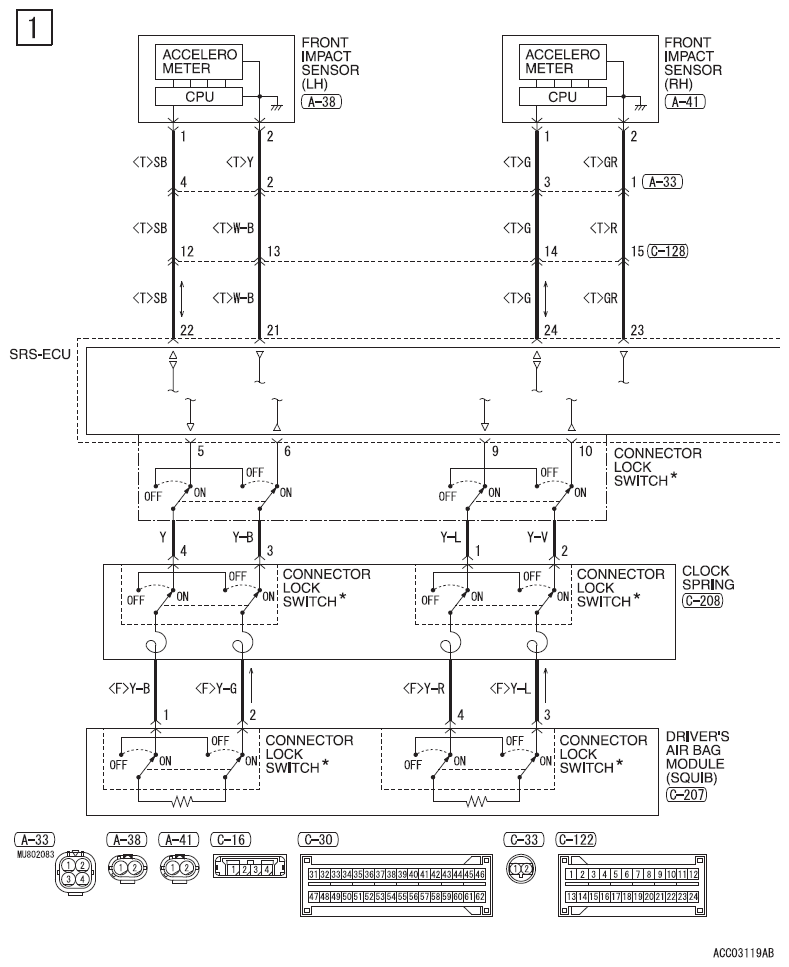

Fig 1: Supplemental Restraint System (SRS) - Circuit Diagram (1 Of 10)
G09620484Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

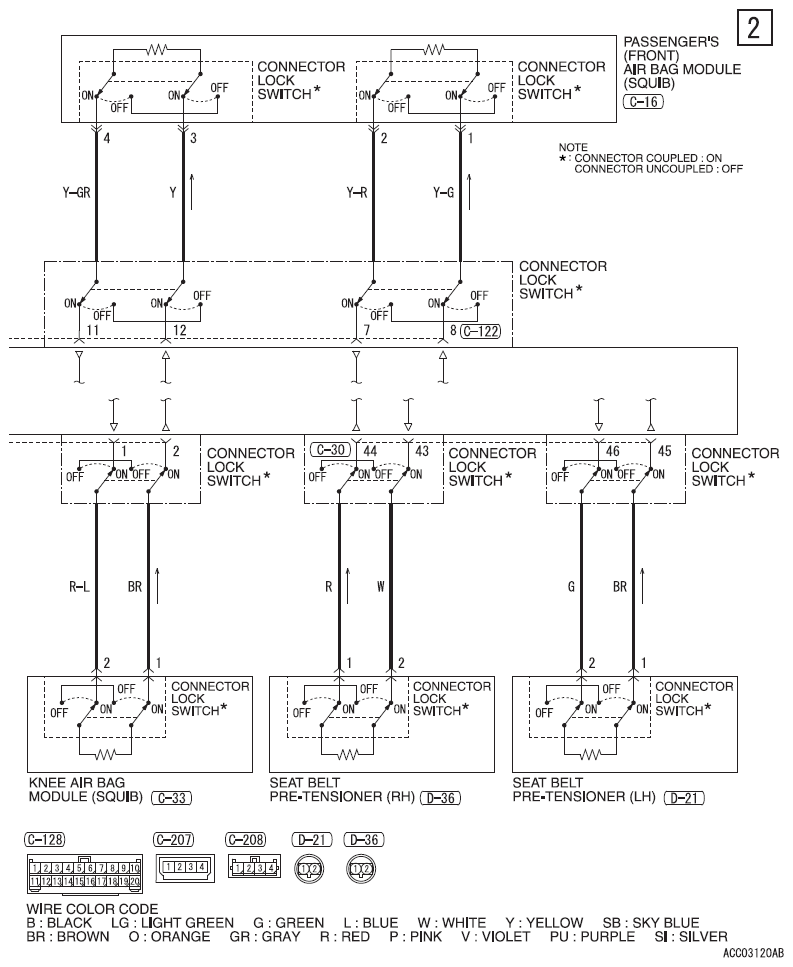

Fig 2: Supplemental Restraint System (SRS) - Circuit Diagram (2 Of 10)
G09620485Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

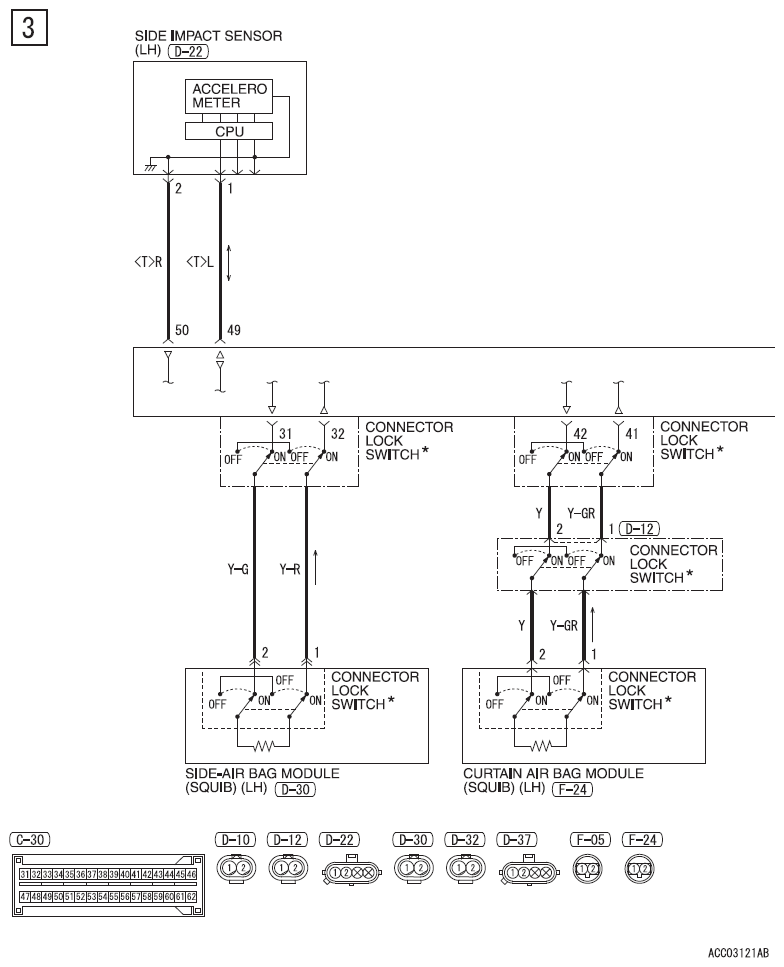

Fig 3: Supplemental Restraint System (SRS) - Circuit Diagram (3 Of 10)
G09620486Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

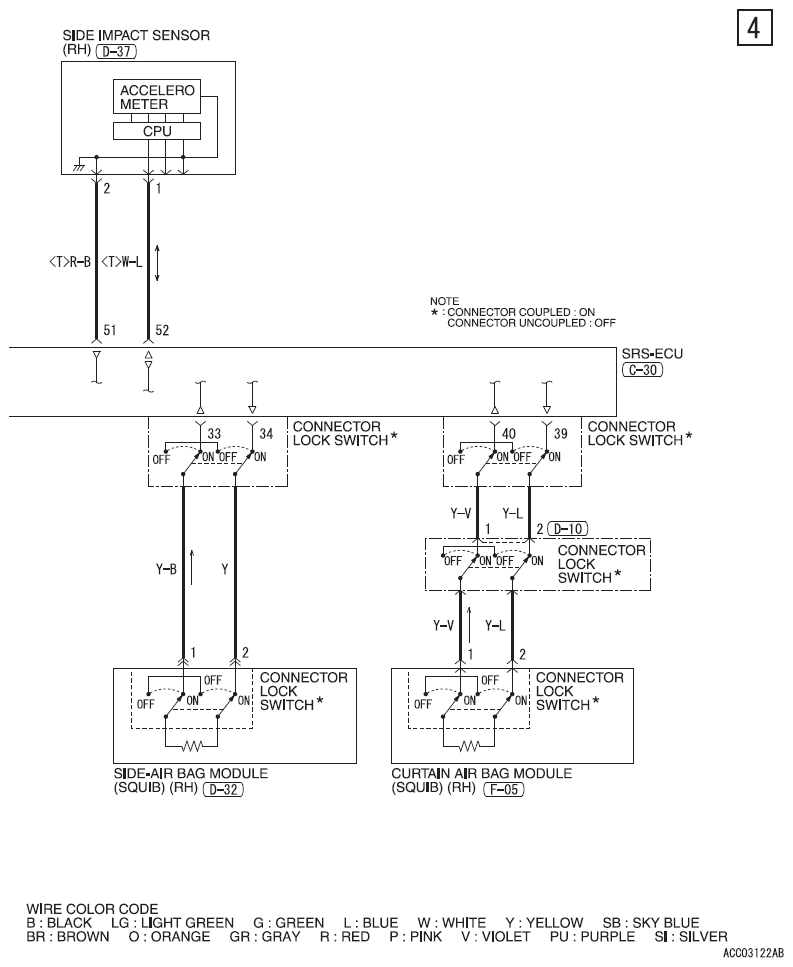

Fig 4: Supplemental Restraint System (SRS) - Circuit Diagram (4 Of 10)
G09620487Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

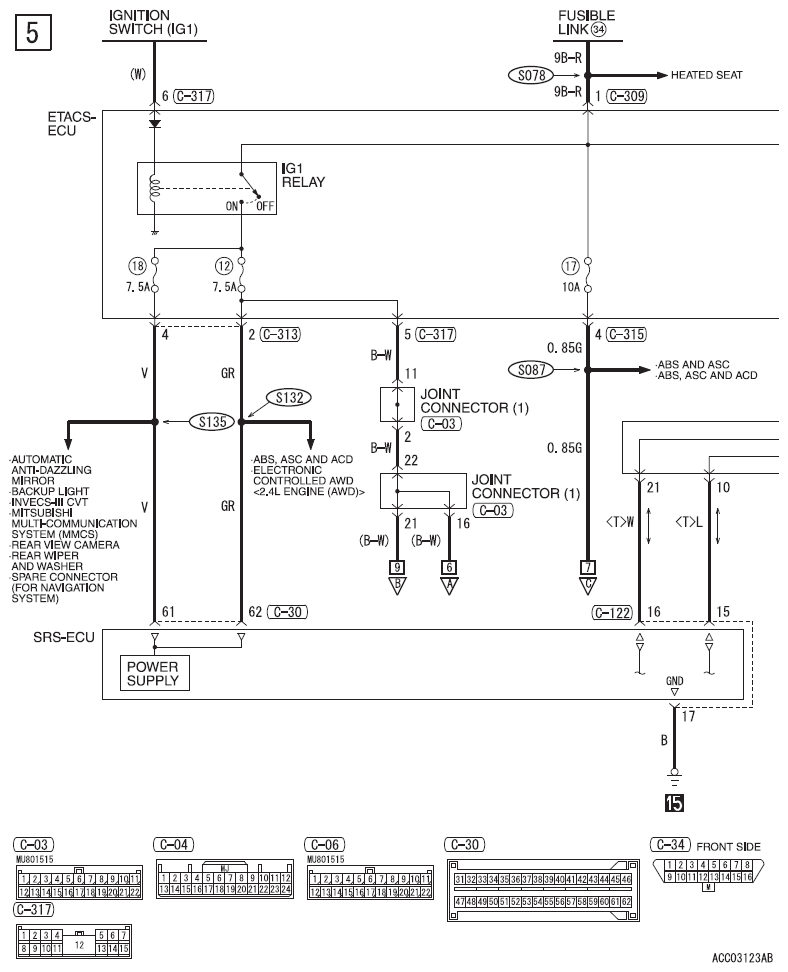

Fig 5: Supplemental Restraint System (SRS) - Circuit Diagram (5 Of 10)
G09620488Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

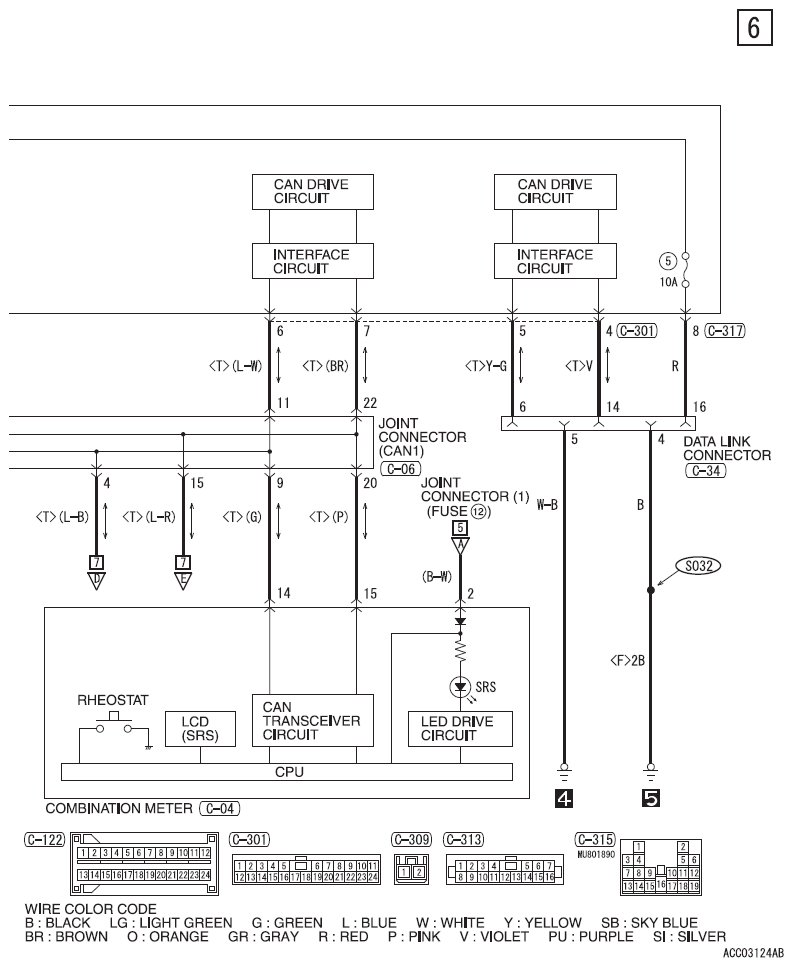

Fig 6: Supplemental Restraint System (SRS) - Circuit Diagram (6 Of 10)
G09620489Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

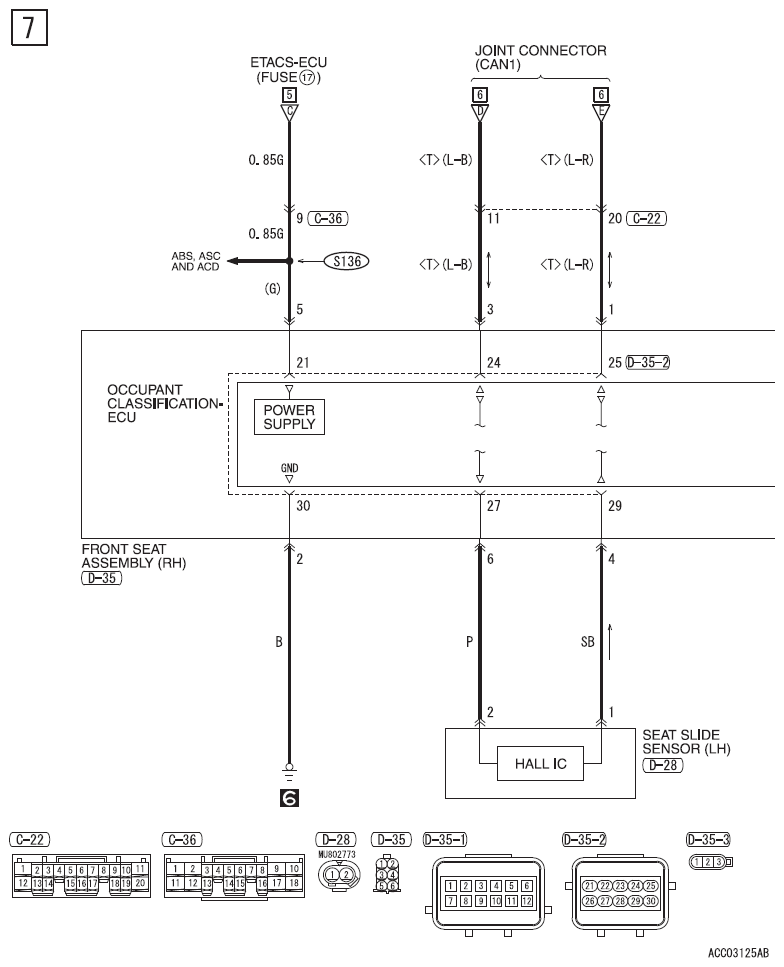

Fig 7: Supplemental Restraint System (SRS) - Circuit Diagram (7 Of 10)
G09620490Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

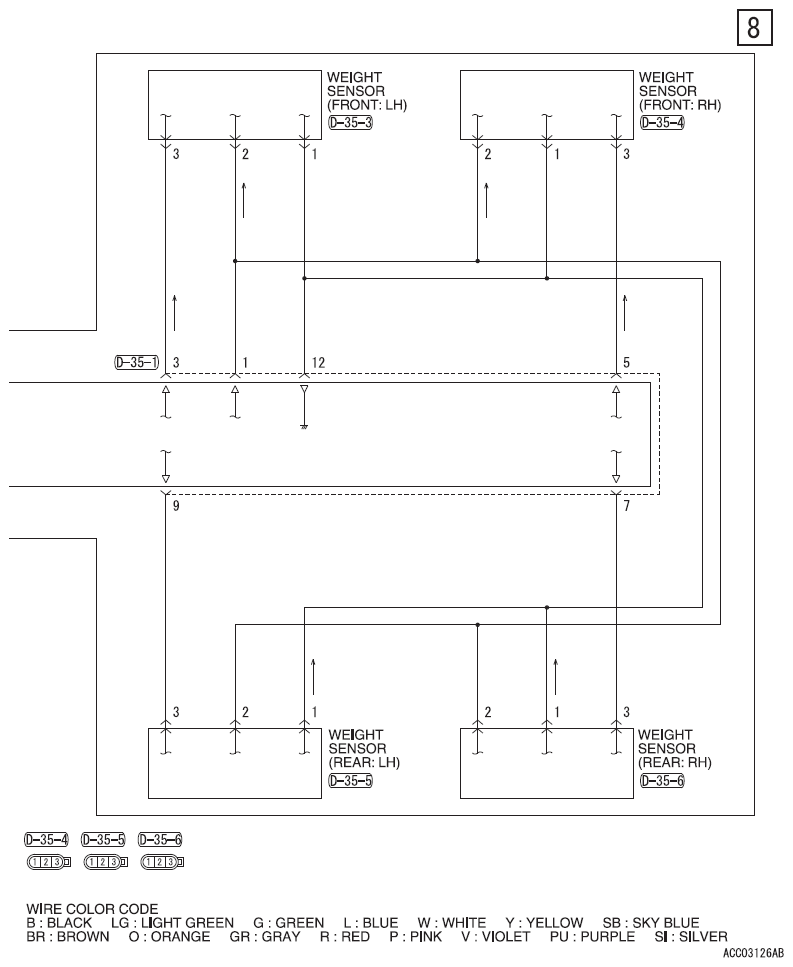

Fig 8: Supplemental Restraint System (SRS) - Circuit Diagram (8 Of 10)
G09620491Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

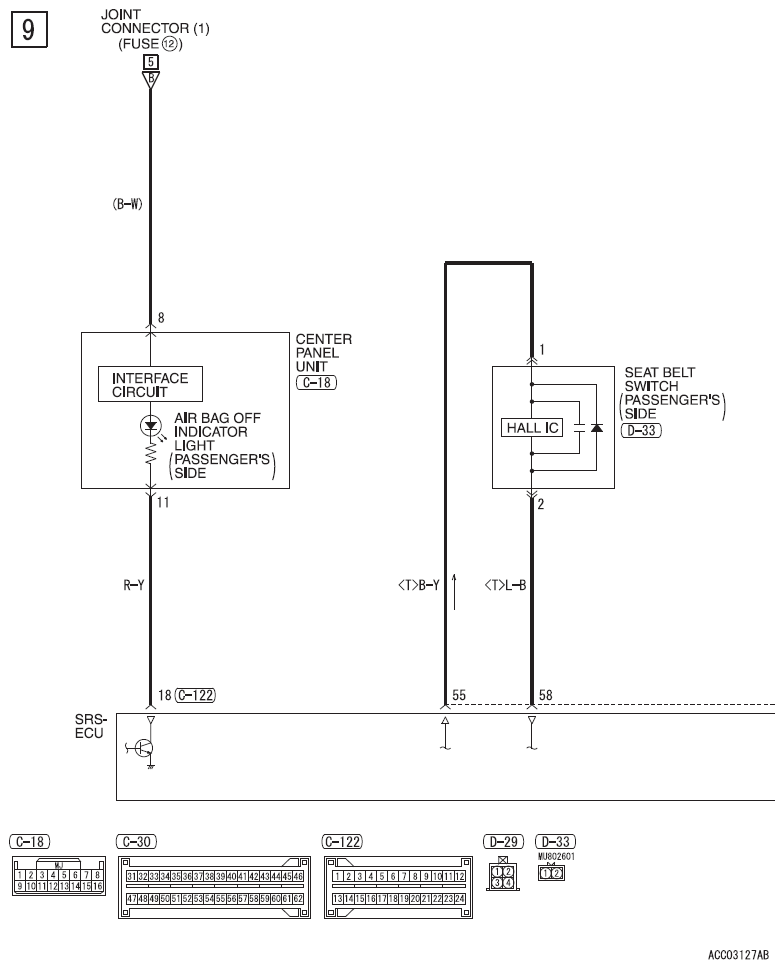

Fig 9: Supplemental Restraint System (SRS) - Circuit Diagram (9 Of 10)
G09620492Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 10: Supplemental Restraint System (SRS) - Circuit Diagram (10 Of 10)
G09620493Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
