Section 26 (Emission Control -- Lancer Evolution)
>>
Evaporative Emission Control System
>>
General Information (Evaporative Emission System)
>>
System Diagram
System Diagram
WARNING:
This page is about a different variant/trim than selected.

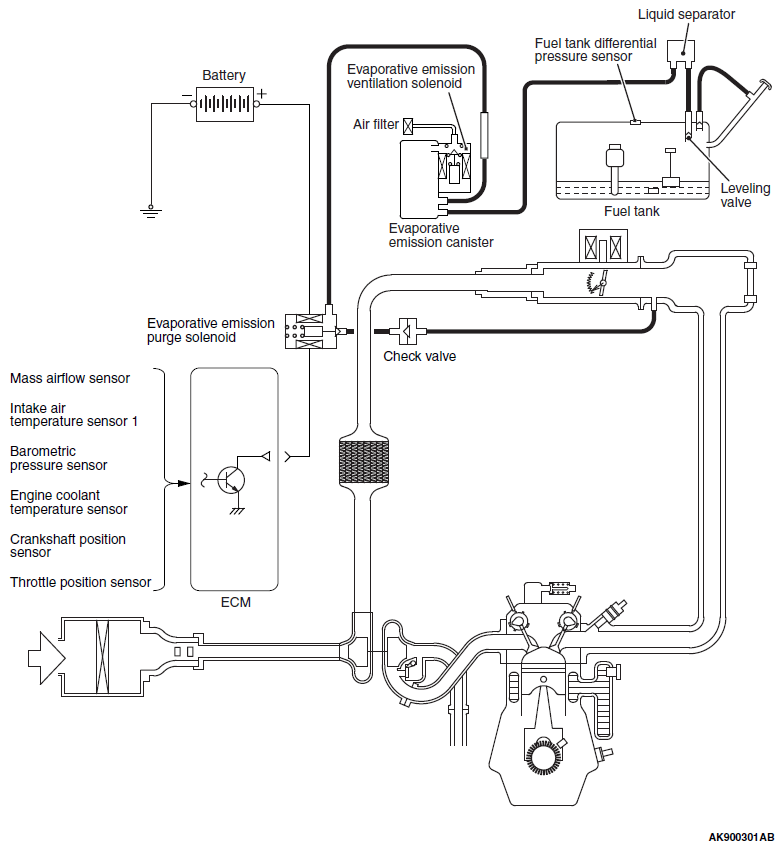

Fig 1: Evaporative Emission Control System Diagram
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
