DTC B16A0: Taillight (RH) Circuit Open (Open Circuit In Taillight (RH) Or Position Light (RH)); DTC B16A7: Taillight (RH) Circuit Short (Short Circuit In Taillight (RH) Or Position Light (RH)): Notes

WARNING: This page is about a different car, the 2008 Mitsubishi Lancer. However, it is still accessible from the selected car via links, so may be relevant.

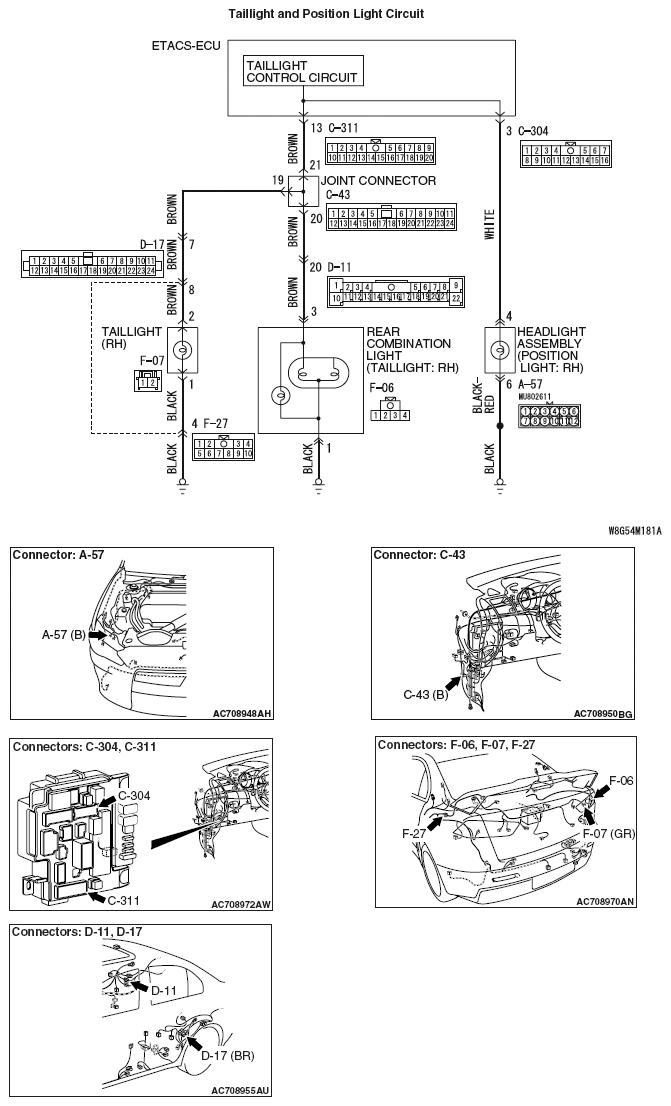

Fig 1: Taillight And Position Light Circuit Diagram
G05396851Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
