General Information: Operation: (Turbo)

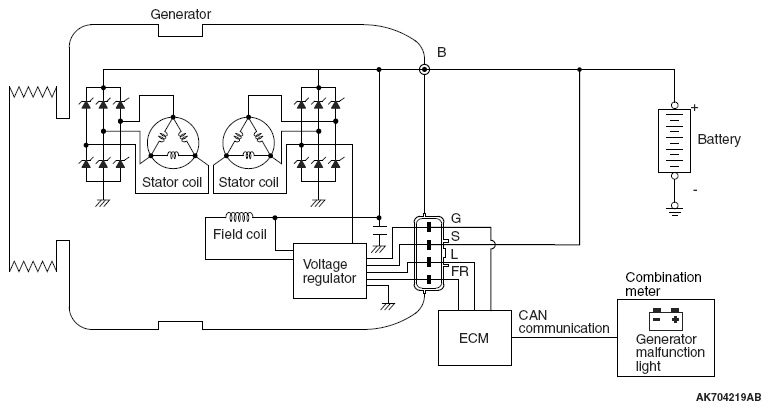

Fig 1: Charging System Circuit Diagram (Turbo)
G06671843Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
