MFI System (Turbo)

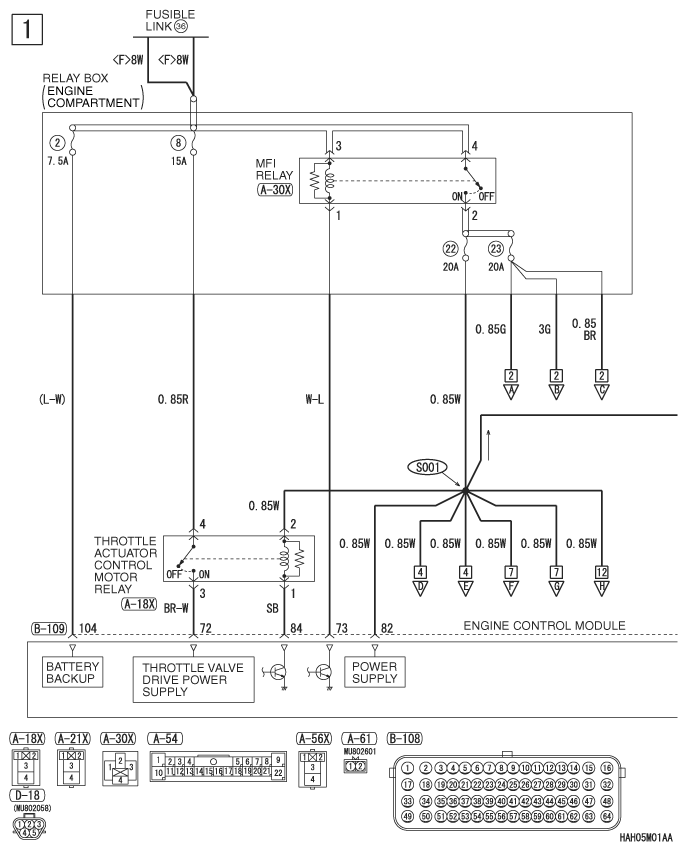

Fig 1: MFI System (Turbo) - Circuit Diagram (1 Of 12)
G07546655Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

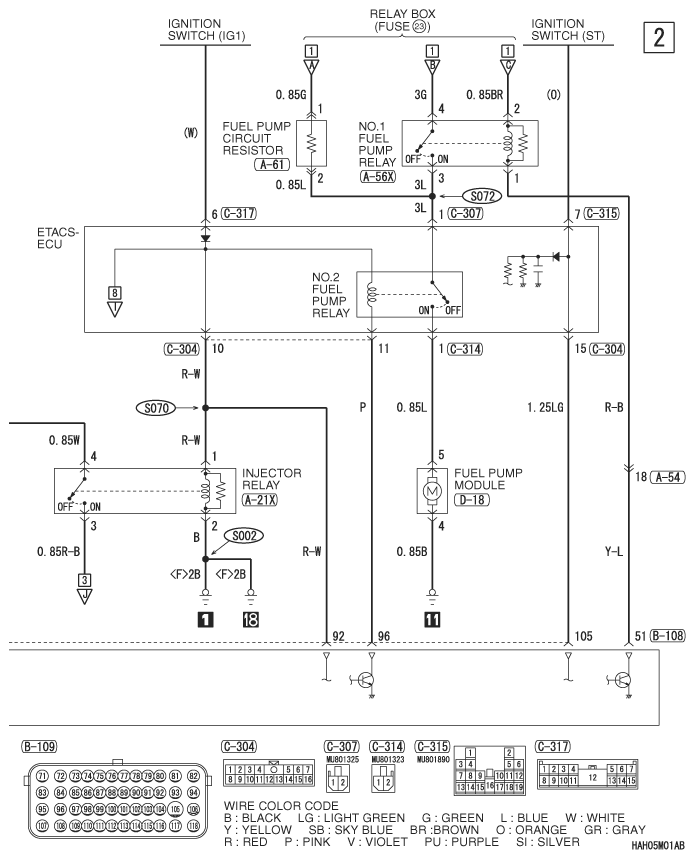

Fig 2: MFI System (Turbo) - Circuit Diagram (2 Of 12)
G07546656Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

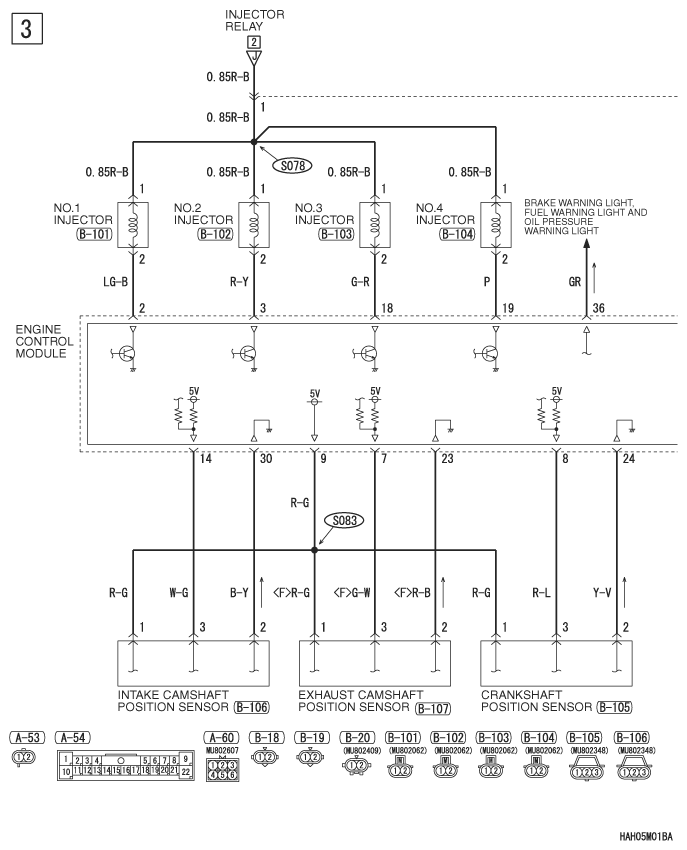

Fig 3: MFI System (Turbo) - Circuit Diagram (3 Of 12)
G07546657Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

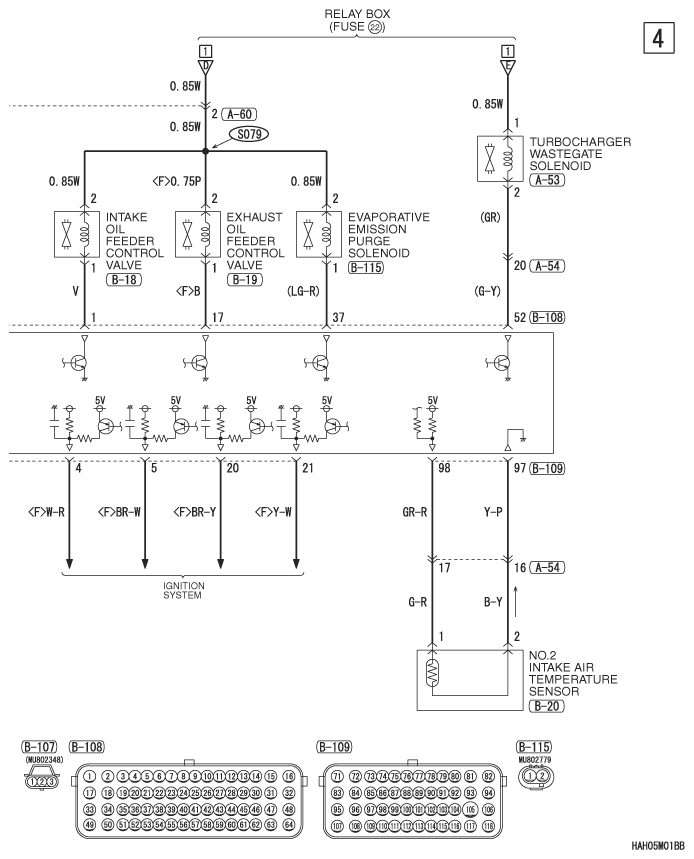

Fig 4: MFI System (Turbo) - Circuit Diagram (4 Of 12)
G07546658Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

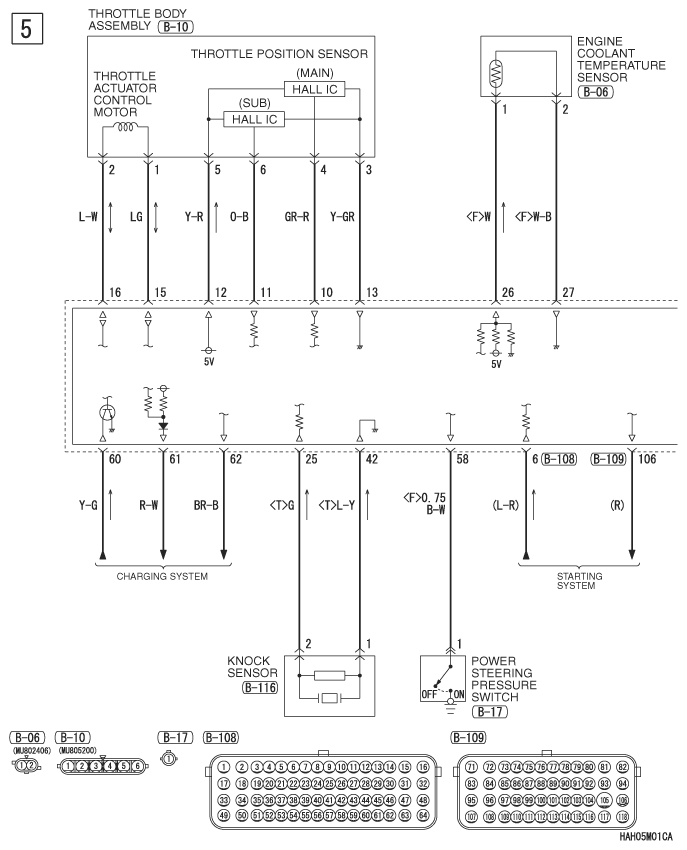

Fig 5: MFI System (Turbo) - Circuit Diagram (5 Of 12)
G07546659Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

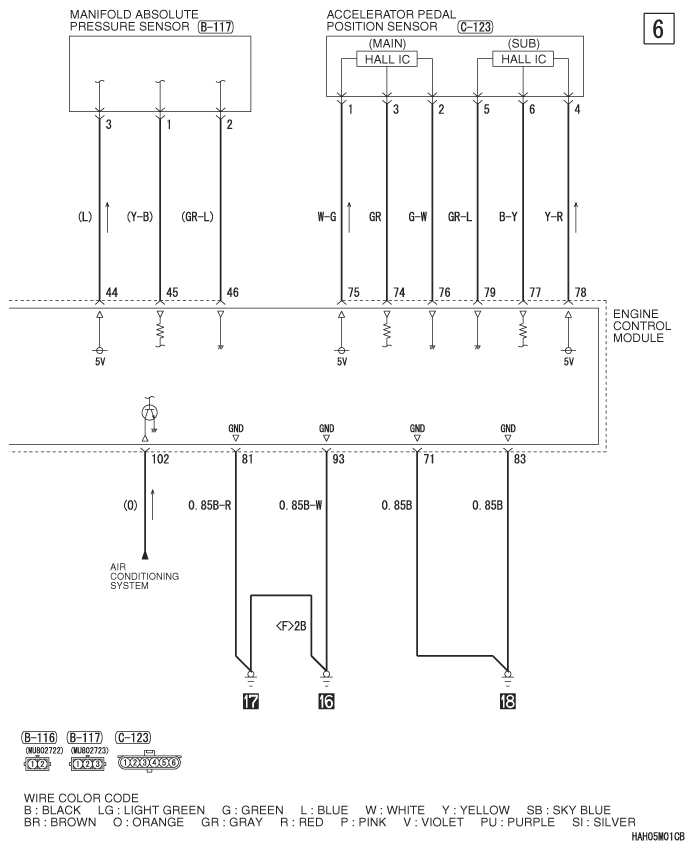

Fig 6: MFI System (Turbo) - Circuit Diagram (6 Of 12)
G07546660Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

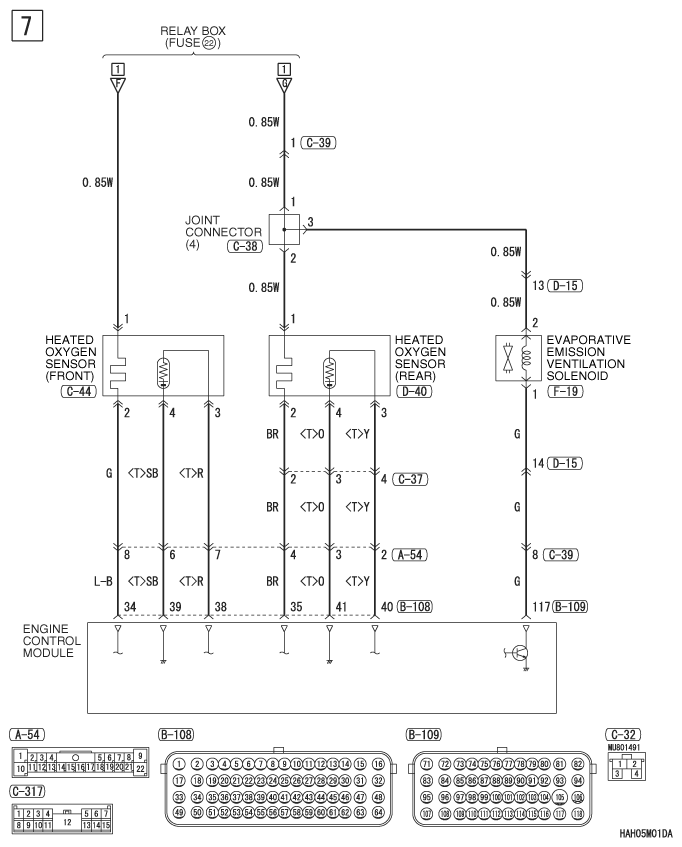

Fig 7: MFI System (Turbo) - Circuit Diagram (7 Of 12)
G07546661Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

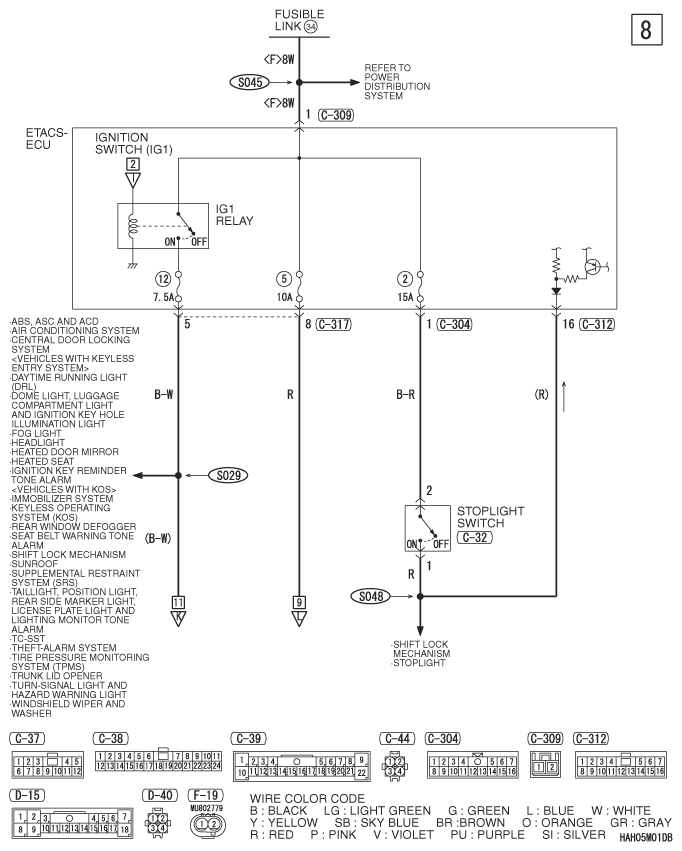

Fig 8: MFI System (Turbo) - Circuit Diagram (8 Of 12)
G07546662Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

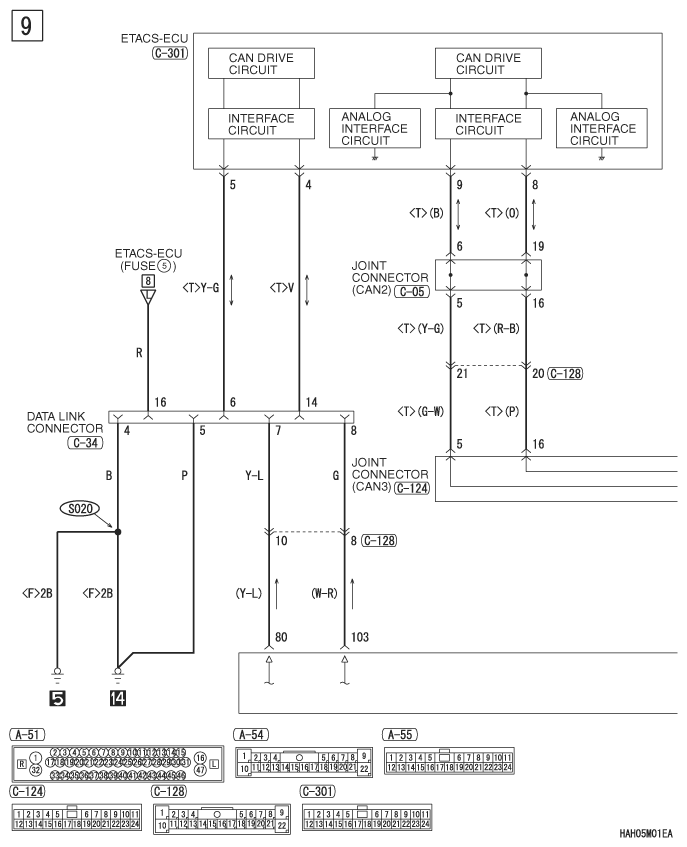

Fig 9: MFI System (Turbo) - Circuit Diagram (9 Of 12)
G07546663Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

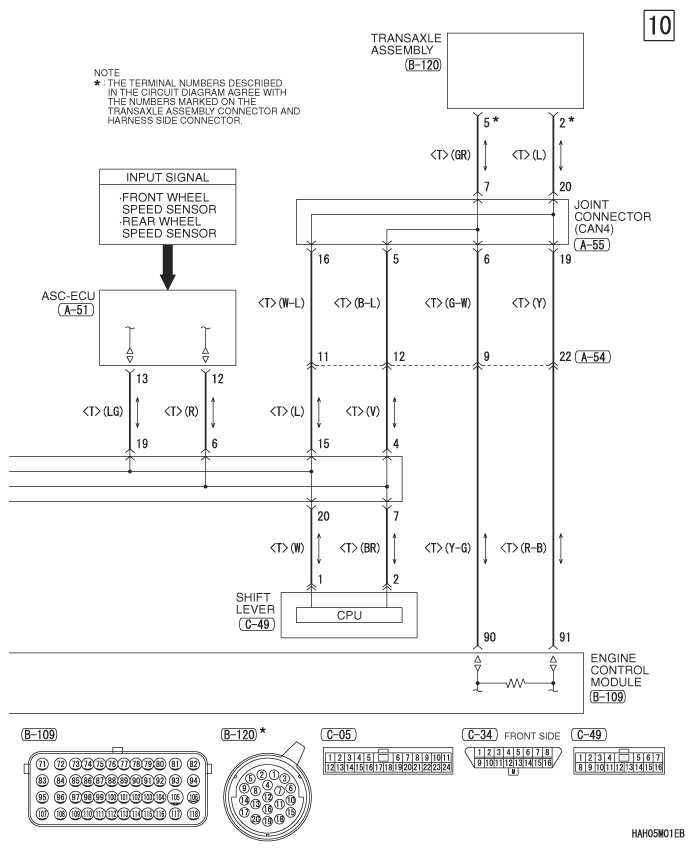

Fig 10: MFI System (Turbo) - Circuit Diagram (10 Of 12)
G07546664Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

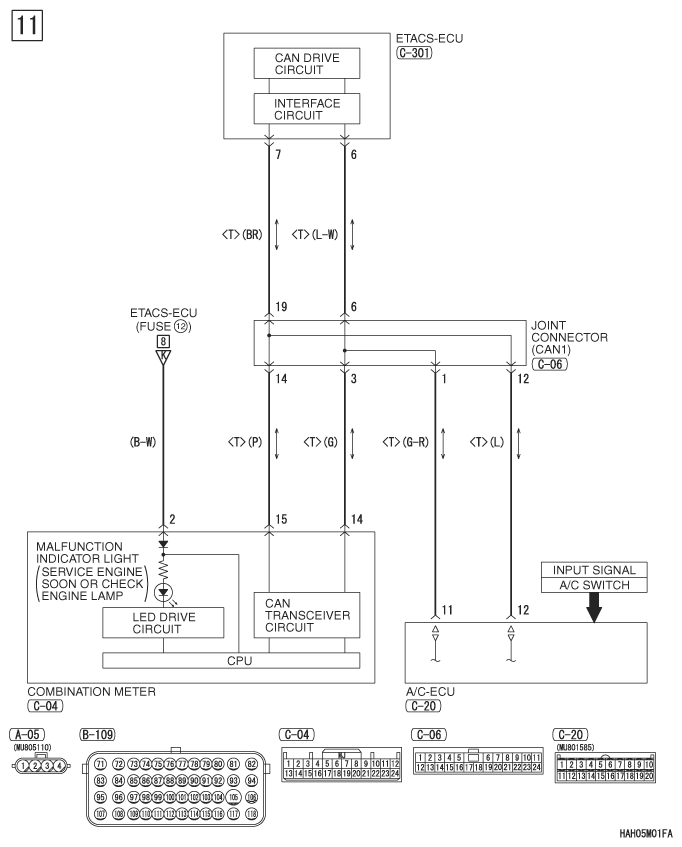

Fig 11: MFI System (Turbo) - Circuit Diagram (11 Of 12)
G07546665Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

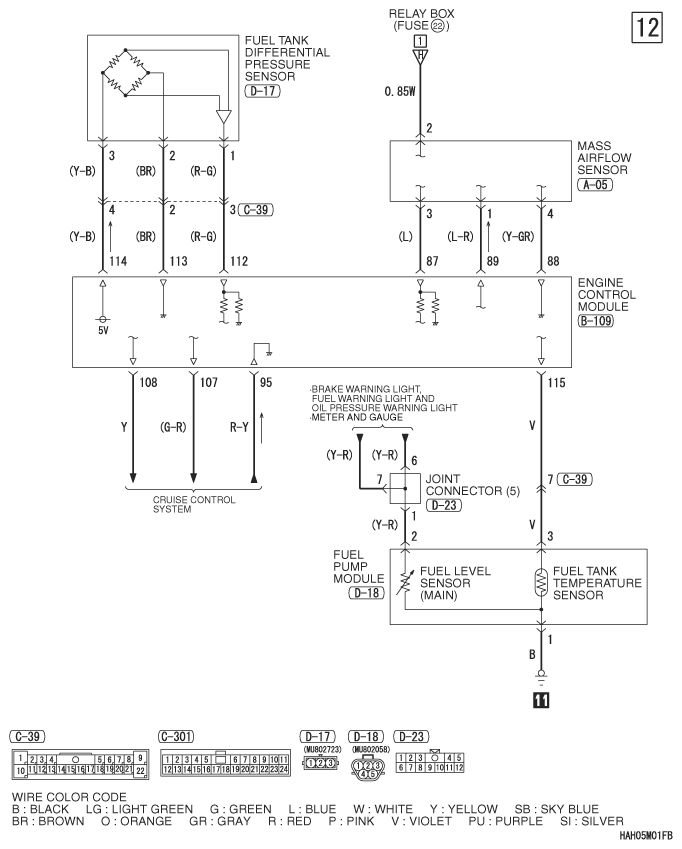

Fig 12: MFI System (Turbo) - Circuit Diagram (12 Of 12)
G07546666Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
