Resistance Test
- Remove instrument cluster. See INSTRUMENT CLUSTER under REMOVAL & INSTALLATION. On Stealth and 3000GT, remove air distribution duct and combination gauges.
- On all models, measure resistance between appropriate terminals of instrument cluster or combination gauges. See Fig 1 -Fig 10 . See FUEL GAUGE RESISTANCE SPECIFICATIONS . If resistance readings are not to specification, replace fuel gauge.
FUEL GAUGE RESISTANCE SPECIFICATIONS
| Application | Terminals | Ohms |
|---|---|---|
| Colt, Colt 200, Mirage & Summit | "A" & "B" | 77.0-93.0 |
| "A" & "C" | 59.0-71.0 | |
| "B" & "C" | 76.0-92.0 | |
| Diamante | "A" & "B" | 247.0-301.0 |
| "A" & "C" | 78.0-94.0 | |
| "B" & "C" | 170.0-206.0 | |
| Eclipse | "A" & "B" | 230.0 |
| "A" & "C" | 102.0 | |
| "B" & "C" | 102.0 | |
| Colt Vista, Expo/Expo LRV & Summit Wagon - With Tachometer | "A" & "B" | 82.8-101.2 |
| "A" & "C" | 58.5-71.5 | |
| "B" & "C" | 85.5-104.5 | |
| Colt Vista, Expo/Expo LRV & Summit Wagon - Without Tachometer | "A" & "B" | 218.0-267.3 |
| "A" & "C" | 24.7-91.3 | |
| "B" & "C" | 144.0-176.0 | |
| Galant | "A" & "B" | 203.0 |
| "A" & "C" | 102.0 | |
| "B" & "C" | 102.0 | |
| Montero | No. 2 & 3 | 209.7-256.3 |
| No. 1 & 2 | 77.4-94.6 | |
| No. 1 & 3 | 132.3-161.7 | |
| Pickup & Ram-50 | IGN & "E" | 62.0-78.0 |
| 7V & FU | 49.0-61.0 | |
| Stealth & 3000GT | "A" & "B" | 254.0 |
| "A" & "C" | 101.0 | |
| "B" & "C" | 153.0 | |

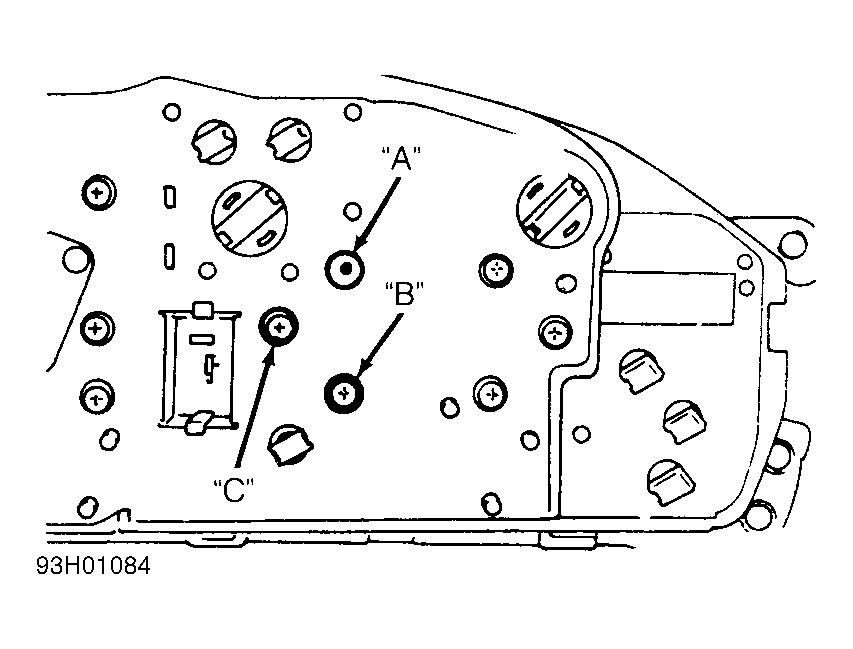

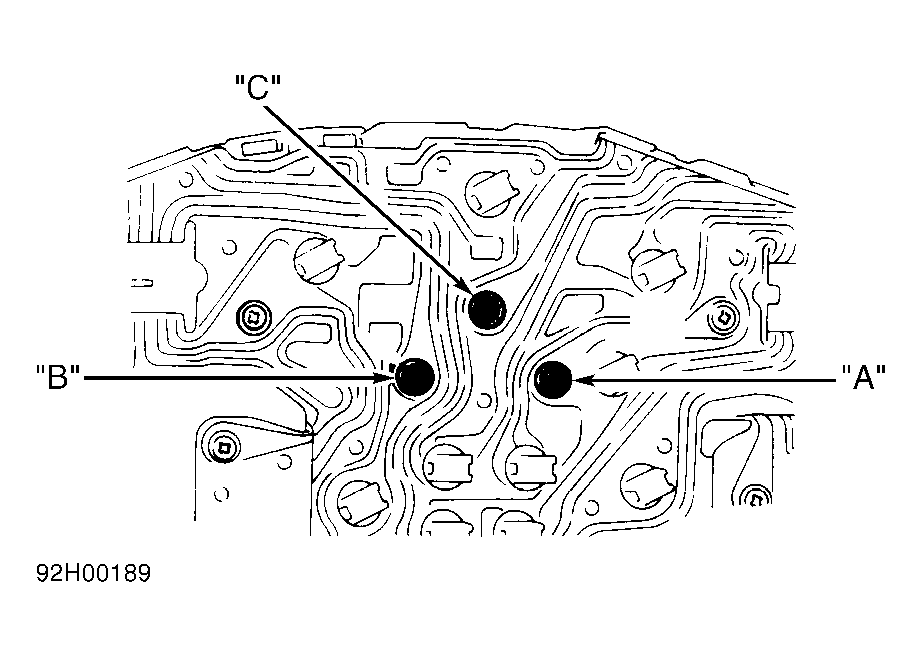

Fig 1: Fuel Gauge Resistance Check Term. ID (Colt Vista, Expo/Expo LRV & Summit Wagon) (W/Tachometer)

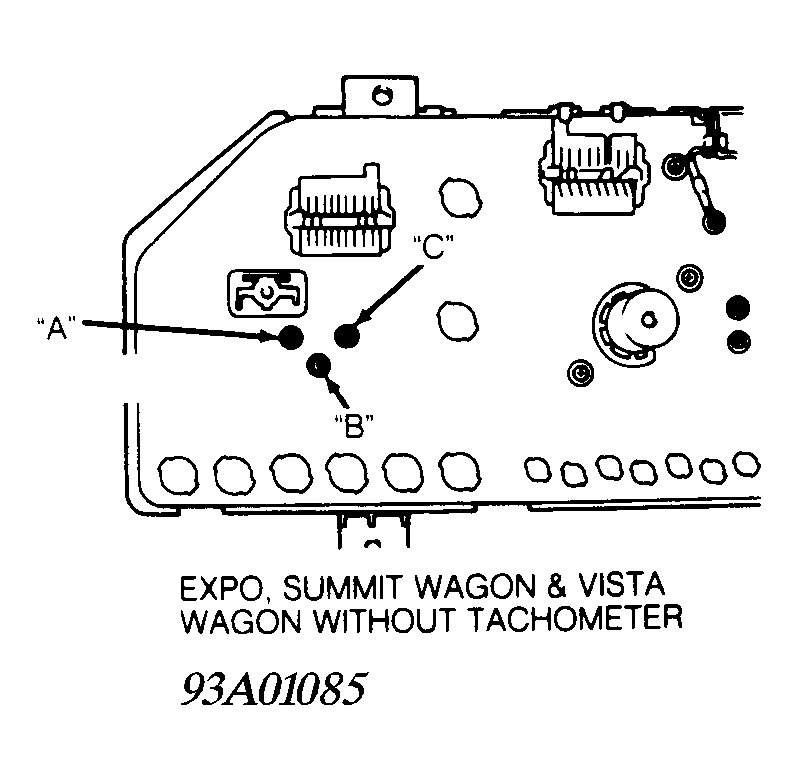

Fig 2: Fuel Gauge Resistance Check Term. ID (Colt Vista, Expo/Expo LRV & Summit Wagon) (W/O Tachometer)
