Torque Specifications - 2.4L
TORQUE SPECIFICATIONS - 2.4L
| Application |
Ft. Lbs. (N.m) |
| Camshaft Bearing Cap Bolts |
| .31 x 0.98" (8 x 25 mm) Bolts |
15-19 (20-26) |
| .31 x 2.56" (8 x 65 mm) Bolts |
14-15 (19-20) |
| Camshaft Sprocket Bolt |
58-72 (79-98) |
| Connecting Rod Cap Nuts |
37-38 (50-52) |
| Crankshaft Pulley Bolt |
15-21 (20-28) |
| Crankshaft Sprocket Bolt |
80-94 (109-127) |

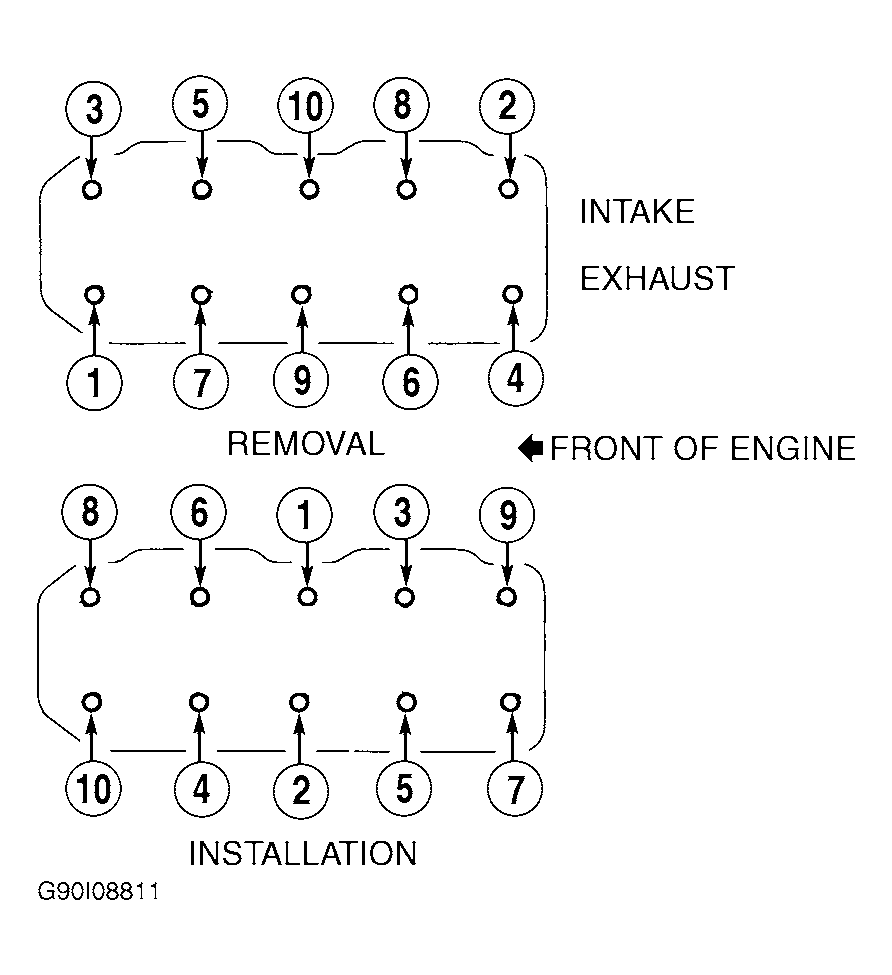

| Cylinder Head Bolt |
80 (110) |
| Engine Support Bracket Bolts |
29-36 (39-49) |
| Exhaust Manifold-to-Engine Bolt |
11-14 (15-19) |
| Exhaust Pipe-to-Manifold Bolt |
29-40 (39-54) |
| Flywheel/Drive Plate Bolt |
94-101 (127-137) |
| Front Case Bolt |
15-19 (20-26) |
| Intake Manifold Bolt |
11-14 (15-19) |
| Intake Manifold Stay Bolt |
13-18 (18-24) |
| Main Bearing Cap Bolt |
37-39 (50-53) |
| Oil Filter Bracket Bolt |
11-15 (15-20) |
| Oil Pan Drain Plug |
26-32 (35-43) |
| Oil Pump Cover Bolt |
11-13 (15-18) |
| Oil Pump Driven Gear Bolt |
25-28 (34-38) |
| Oil Pump Relief Valve Plug |
29-36 (39-49) |
| Oil Pump Sprocket Nut |
36-43 (49-58) |
| Oil Screen Bolt |
11-15 (15-20) |
| Oil Screen Stay Nut |
11-15 (15-20) |
| Power Steering Pump Bracket Bolt |
18-24 (24-33) |
| Silent Shaft Sprocket Bolt |
25-28 (34-38) |
| Tensioner "B" Bolt |
11-15 (15-20) |
| Tensioner Pulley Center Bolt |
30-40 (41-54) |
| Throttle Body Brace Bolt |
11-16 (15-22) |
| Throttle Body Support Bolt |
11-16 (15-22) |
| Throttle Body-to-Intake Manifold Bolt |
11-16 (15-22) |
| INCH Lbs. (N.m) |
| Cooling Fan Nut |
84-108 (9-12) |
| Delivery Pipe Bolt |
84-108 (9-12) |
| High Pressure Fuel Hose Bolt |
1-2 (1.4-2.7) |
| Oil Pan Bolt |
48-72 (5-8) |
| Oil Pressure Switch |
72-96 (8-11) |
| Radiator Upper Shroud |
24-48 (3-5) |
| Rear Oil Seal Case Bolt |
84-108 (9-12) |
| Rocker Cover Bolt |
48-60 (5-7) |
| Timing Belt Upper Cover Bolts |
84-108 (9-12) |
